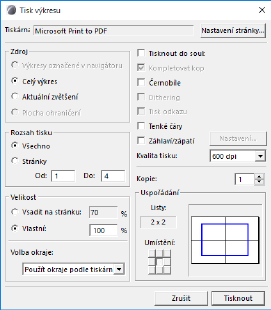

Když je výkres aktivní, bude toto dialogové okno zobrazeno pomocí příkazu Soubor > Tisk.
Tiskárna: Toto pole zobrazuje ovladač tiskárny aktuálně nastavený pro váš počítač. Chcete-li změnit přiřazenou tiskárnu, klikněte vpravo na tlačítko Nastavení stránky.
Nastavení stránky: Kliknutím na toto tlačítko zobrazíte dialogové okno Nastavení stránky, kde můžete vybrat tiskárnu a nastavit velikost papíru a jeho orientaci.
Zdroj: Vyberte výkresy, které chcete vytisknout.
•Výkresy označené v navigátoru: Kliknutím na toto tlačítko vytisknete pouze ty výkresy, které jste vybrali v paletce navigátoru.
Poznámka: Toto nastavení je neaktivní, jestliže nic není označeno v navigátoru nebo jestliže je otevřeno více výkresových složek V Navigátoru nebo Organizéru).
•Celý výkres: Vytiskne se celý aktuálně aktivní výkres.
•Aktuální zvětšení: Vytiskne se pouze viditelný obsah aktivního výkresu v jeho aktuálním zvětšení.
•Plocha ohraničení: Pokud jste do aktivního výkresu vložili normální obdélníkové ohraničení, kliknutím na toto tlačítka vytisknete pouze plochu ohraničení. (Toto nastavení je dostupné pro ostatní tvary ohraničení, ale plocha výstupu je vždy hranatá)
Rozsah tisku: Výběrem Vše vytisknete všechny stránky (je také možné určit rozsah stránek pro vícestránkový výstup). V náhledu vpravo dole se podívejte, do kolika stránek bude výstup rozdělen.
Velikost: Vyberte výstupní velikost výkresu.
•Vsadit na stránku: Kliknutím na toto tlačítko vsadíte výstup na stránku. Velikost (v procentech) bude upravena podle stránky.
•Vlastní: Kliknutím na toto tlačítko zadáte velikost tiskového výstupu v procentech velikosti papíru.
Možnosti okrajů: Pomocí těchto ovládacích prvků přiřadíte okraje tiskového výstupu: buď okraje dle tiskárny nebo okraje dle výkresu.
Poznámka: Toto nastavení je dostupné jen, jestli je zaškrtnuta možnost Výkresy označené v navigátoru nebo Celý výkres.
Tisknout do souboru: Zaškrtnutím tohoto políčka uložíte výstup jako tiskový soubor na počítači.
Kompletovat kopie: Pokud tisknete více kopií a chcete, aby byla každá kopie výstupem v postupném pořadí, zaškrtněte toto políčko.
Černobíle: Chcete-li tisknout černobílý výstup, zaškrtněte toto políčko. Pomocí této volby budou barevné prvky zpracovány tímto způsobem:
•Čáry: Všechny barevné čáry budou černé; bílé čáry zůstanou bílé.
•Výplň: Popředí bude černé, pozadí bude bílé. Výplně používající barvy RGB budou šedé.
•Zóny: Všechny zóny budou zobrazeny v odstínech šedi povrchových výplní.
•Obrázky: Všechny obrázky budou zobrazeny v odstínech šedi.
Dithering: Zaškrtnutím tohoto políčka snížíte celkový počet barev ve výstupu a zároveň zachováte vizuální věrnost. Dithering (někdy též tónování či rozklad barev) může být nezbytný kvůli omezenému počtu barev dostupných na zobrazovacím zařízení. Pokud například výplně tisknete jednolitou černou, může efekt Dithering pomoci.
Tisk odkazu: Zaškrtnutím tohoto políčka zahrnete do tiskového výstupu výkresu průhledové zobrazení.
Tenké čáry: Jestliže chcete vytisknout všechny čáry dokumentu pomocí nejtenčí čáry dostupné na tiskovém zařízení, zaškrtněte toto políčko.
Záhlaví/zápatí: Pokud chcete záhlaví nebo zápatí zahrnout do tiskového výstupu, zaškrtněte toto políčko. Chcete-li definovat obsah záhlaví/zápatí, klikněte na pravé straně na tlačítko Nastavení.
Více informací naleznete v tématu Nastavení záhlaví/zápatí.
Kvalita tisku: Kvalitu tisku definujete zadáním nastavení dpi (body na čtvereční palec).
Kopie: Zadejte počet kopií, které chcete vytisknout.
Uspořádání: Tato část pomáhá uspořádat kresbu ve výstupním listu(ech). Okno náhledu pomáhá dosáhnout požadovaného výsledku. Černé obdélníky v náhledovém okně představují stránky, které se budou tisknout. Modrý obdélník představuje velikost tisknuté části. Náhled ukazuje pozici Záhlaví/Zápatí, jestliže jsou zapnuté.
•Listy: Zobrazuje počet listů velikosti papíru, vybraného v Nastavení stránky.
•Umístění: Kliknutím na tato tlačítka šipky pohybujete tiskovým obsahem na výstupních listech zobrazených v náhledu.
