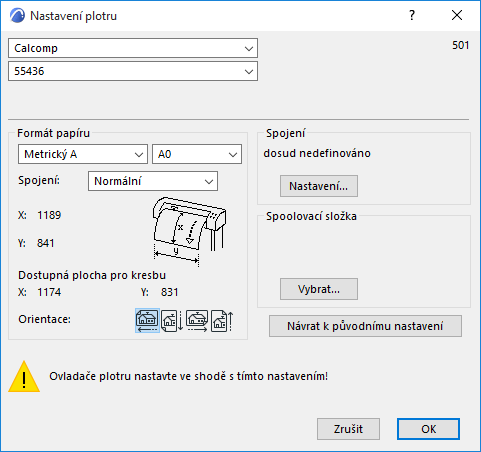

Pomocí dvou nabídek v horní části okna nastavíte ovladač plotru. První seznam obsahuje seznam výrobců a druhý ovladače plotrů od daného výrobce. Obsah seznamu závisí na obsahu složky PlotWare.
•Pokud je výrobce plotru na seznamu, ale model tam není, vyhledejte mezi ostatními modely ten, který má podobnou velikost papíru (například rozměr E). Jestliže existuje víc modelů s danými parametry, zkuste je všechny.
•Pokud není na seznamu dokonce ani výrobce, vyhledejte v uživatelském manuálu plotru informace o kompatibilitě a režimech emulace. Když plotr umí pracovat s HPGL-2 a/nebo RTL daty, je reálná naděje, že plotr bude fungovat. V tom případě vyberte model HP DesignJet 755C.
Viz také seznam podporovaných modelů ve složce PlotWare v souboru Čti mne pro uživatele plotrů.html.
Formát papíru: Pomocí těchto ovládacích prvků vyberete velikost papíru pro plotr. Neplatné rozměry papíru jsou v nabídce zobrazeny šedě a nelze je vybrat.
Jestliže v poli Formát papíru vyberete Vlastní, bude druhý seznam implicitně obsahovat dvě položky: Aktuální papír a Upravit seznam.
Výběrem volby Upravit seznam zobrazíte dialogové okno, ve kterém můžete definovat své vlastní velikosti papíru.
Jakmile dokončíte ruční definování velikosti papíru, klikněte na OK. Tyto nové rozměry se zobrazí v nabídce Vlastní. Vlastní rozměry papíru se ukládají s nastavením plotrů.
Spojení: U okrajů papíru vyberete buď “Normální” nebo “Rozšířené”. Hodnoty v následujících polích X a Y zajistí zpětnou kontrolu výsledku.
X/Y: Tato pole zobrazují vodorovný a svislý rozměr papíru. Pokud používáte “vlastní” velikost papíru, zadejte sem požadovanou velikost papíru.
Dostupná plocha pro kresbu: Zde zobrazené hodnoty X a Y označují velikost využitelné plochy vybraného papíru.
Orientace: Pomocí těchto ovládacích prvků určíte umístění/směr výstupu na papíře.
V poli Spojení určíte typ připojení určený pro plotr.
Chcete-li nakonfigurovat a používat plotr připojený k jednomu z portů počítače nebo k plotrovací síti, použijte nástroj Přidat tiskárnu v Ovládacím panelu Tiskárny ve Windows.
Při prvním použití plotru v ARCHICADu je nutné jej připojit klepnutím na tlačítko Nastavení v poli Spojení. Zobrazí se dialogové okno Zvolit plotr.
V nabídce si můžete vybrat jeden z nainstalovaných tiskových ovladačů. Tento ovladač bude sloužit jako vstupní brána do plotru; ARCHICAD použije daný ovladač plotru vybraný v horní části dialogového okna, pro aktuálně plotrovaná data.
Pod volbami Spojení můžete definovat složku pro spoolování souborů, které chcete na pozadí vyplotrovat buď z vlastního počítače nebo kdekoli v síti.
