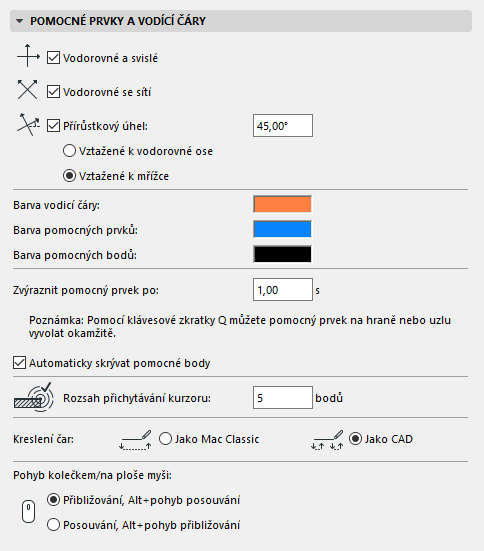

Okno Pomocné prvky a vodící čáry

(Volby > Pracovní prostředí > Pomocné prvky a vodící čáry)

Vodorovné a svislé: Zaškrtnutím tohoto políčka bude kurzor při naznačení směru a podržení klávesy Shift dodržovat vodorovný a svislý směr 0°, 90°, 180° a 270°.

Vodorovné se sítí: Zaškrtnutím tohoto políčka interpretujete 'vodorovné a svislé' usměrnění ve směru hlavních os otočené souřadné sítě.

Přírůstkový úhel: Zaškrtnutím tohoto políčka umožníte při naznačení směru a podržení klávesy Shift usměrnění kurzoru v definovaném fixním úhlu.

Zde zadáte hodnotu úhlu pro chytání kurzoru.

•Vztažené k vodorovné ose: Pokud aktivujete tuto volbu, bude 'přírůstkový úhel' vztahován k vodorovné ose hlavní souřadné sítě.

•Vztažené k mřížce: Pokud aktivujete tuto volbu, bude 'přírůstkový úhel' vztahován k ose natočené souřadné sítě.

Barva vodící čáry: Zvolte barvu vodicích čar.

Barva pomocných čar: Zvolte barvu pomocných prvků.

Barva pomocných bodů: Pomocí výběru barvy můžete podle potřeby nastavit vlastní barvu pomocného bodu.

Více informací naleznete v tématu Pomocné body.

Poznámka: Pomocí klávesové zkratky Q (Vynutit pomocnou referenci) můžete na libovolnou hranu nebo bod okamžitě vložit pomocnou čáru/bod, aniž byste museli čekat na uplynutí určené odezvy.

Automaticky skrývat pomocné body: Toto políčko je implicitně zaškrtnuto. Speciální pomocné body (pokud jsou zapnuty) budou skrývány po dobu vlastního nastaveného intervalu. Když zrušíte zaškrtnutí tohoto polička, zůstanou pomocné body viditelné tak dlouho, dokud nevložíte prvek nebo nezměníte pohled nebo podlaží.

Rozsah chytání kurzoru: Zde zadáte v pixelech vzdálenost, ve které se kurzor přichytává k prvku.

Kreslení čar: Stiskem jednoho z tlačítek nastavíte metodu kreslení čar.

Jako Mac Classic: Výběrem této volby použijete standardní metodu kreslení čar.

Příklad: chcete-li kreslit čáru, klikněte pro první bod, přesuňte myš se stisknutým tlačítkem na druhý koncový bod a uvolněte tlačítko.

Jako CAD: Touto volbou nastavíte standardní kreslicí metodu CAD 'klep-klep' (výchozí nastavení).

Příklad: Chcete-li kreslit čáru, klikněte na první bod, uvolněte tlačítko myši, přesuňte se na druhý bod a kliknutím dokončete čáru.

Vyberte předvolbu rolování kolečka myši:

•Přibližování, Alt/Opt posouvání

•Posouvání, Alt/Opt přibližování
