Záložka Půdorys a řez (nastavení okna/dveří)

Následuje popis záložky Půdorys a řez panelu vlastního nastavení dveří nebo okna z INT verze knihovny ARCHICADu.

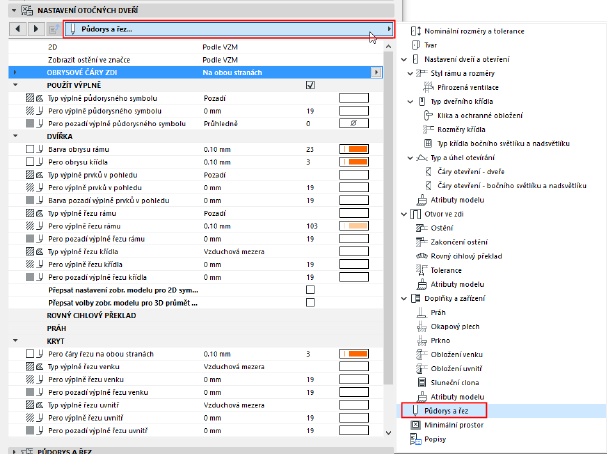

Na této záložce jsou všechny parametry 2D zobrazení různých částí výplně otvoru, jak jsou definovány ve skriptu uživatelského rozhraní daného GDL objektu. Dostupné parametry se můžou lišit podle nastavených komponent otvoru a jeho tvaru.

Poznámka: Můžete použít také 2D atributy na panelu Půdorys a řez v nastavení okna/dveří. Tato metoda je zjednodušenou variantou předchozí, obsahuje méně nastavitelných parametrů. viz Přepsání atributů GDL objektu dveří/oken, níže.

Při nastavování parametrů je dobré kontrolovat náhled v okně nastavení dveří/okna, abyste věděli, jak přesně symbol se zvoleným nastavením vypadá.

Některé parametry zobrazení jsou nastaveny “podle VZM”, to znamená, že jsou podřízené volbám zobrazení modelu (Dokument > Zobrazení modelu > Volby zobrazení modelu); nicméně tyto atributy můžete u každého označeného otvoru přepsat.

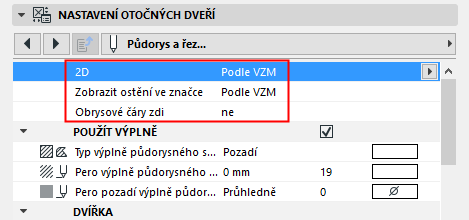

První tři parametry se vztahují na otvor jako celek.

Úroveň detailů ve 2D

Toto nastavení je stejné jako nastavení na stránce Nastavení a otevření.

Viz Úroveň detailů.

Zobrazit ostění v symbolu

Vyberte měřítko, ve kterém má být ostění v půdorysu zobrazeno. (Ostění nebude zobrazeno ve větších měřítkách, než je nastaveno.)

Čáry obrysu zdi

Nastavte čáry obrysu otvoru ve zdi. Pokud zapnete libovolnou obrysovou čáru, můžete nastavit samostatnou čáru pro skryté/viditelné čáry..

Použití výplní v symbolu dveří nebo oken

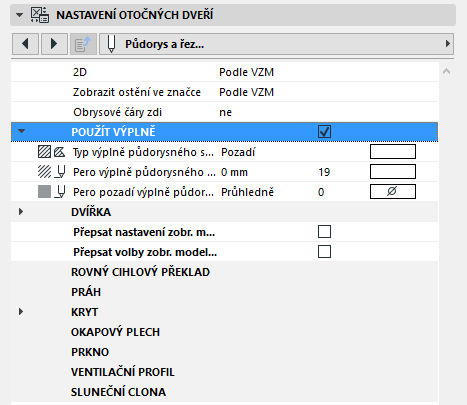

Pokud chcete v symbolu dveří nebo okna použít výplň, musíte aktivovat volbu Použít výplně . Pokud je možnost použít výplně vypnutá, budou symboly dveří nebo okna zobrazeny bez výplní.

Přepsání atributů GDL objektu dveří/oken

Nejčastěji budete upravovat 2D atributy půdorysného zobrazení (typ čáry, pero, výplň) různých částí oken/dveří na záložce Půdorys a řez ve vlastním nastavení popsaném výše.

Nicméně tyto atributy můžete přepsat také pomocí zjednodušených nastavení na panelu Půdorys a řez v okně nastavení okna/dveří.

Nastavte potřebné atributy pro řez, části v pohledu a části nad řezem volbami na panelu půdorys a řez v okně nastavení dveří/oken (nebo v Infopaletce).

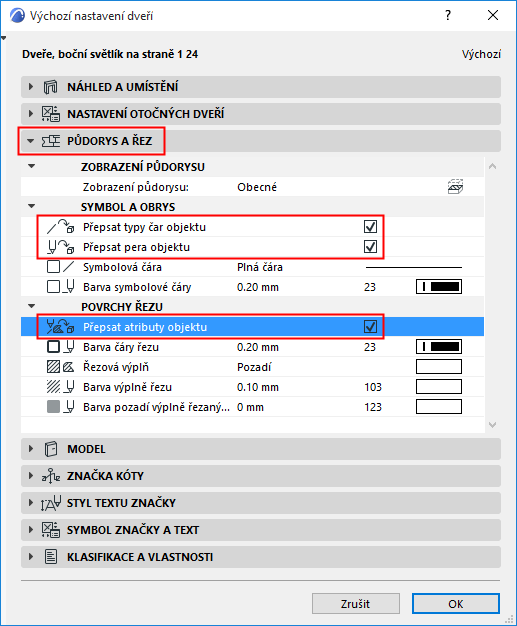

Tyto parametry se v symbolu projeví, pouze pokud jste aktivovali volbu Přepsat typy čar/pera/atributy objektu. V opačném případě budou dveře/okno zobrazeny s GDL atributy.

Poznámka: Některé dveře/okna nemají definované žádné GDL parametry. Tyto objekty budou zobrazeny pomocí atributů nastavených na panelu Půdorys a řez (bez ohledu na volby přepsání).
