Migration des réglages de rendu et de Surface vers Cineware
Migration à partir d'ARCHICAD 17 ou antérieur
Le moteur de rendu Lightworks n'est plus disponible. Il cède la place au moteur Cineware fondé sur Maxon Cinema 4D R21 qui incorpore la majorité de ses paramètres et qui est intégré à ARCHICAD.
Si vous ouvrez un projet de version antérieure et que vous souhaitez utiliser le moteur Cineware :
Options Rendu photoréaliste
Vous pouvez enregistrer les Options de rendu photoréaliste comme faisant partie des vues 3D des projets de version antérieure. Excepté les paramètres de taille, les réglages d'Options de Rendu photoréaliste issus de Lightworks ne sont pas transmis au moteur Cineware. Pour de telles vues, une scène de rendu par défaut est fournie.
Toutefois, les réglages de rendu photoréaliste des moteurs basique et Esquisse sont conservés. Si vous ouvrez une telle vue 3D dans ARCHICAD :
•Dans le volet 3D seulement des Options Vue, la Scène de rendu porte la mention “Personnalisé”
•Dans Options Rendu photoréaliste aussi, la scène apparaît comme "Personnalisée”, et ses réglages correspondent à ceux mémorisés avec la vue courante. Notez toutefois qu'une seule scène Personnalisée est possible à la fois dans le dialogue “Sélectionner et gérer scènes” d'ARCHICAD , ce qui signifie que vous devez renommer ces scènes personnalisées, si vous voulez les réutiliser plus tard.
Les réglages de taille de Rendu photoréaliste des vues 3D des versions antérieures sont toujours conservés dans ces Scènes personnalisées.
Note sur les Scènes de rendu prédéfinies dans ARCHICAD
Pour vous aider à bénéficier entièrement des nouvelles fonction, le fichier modèle ARCHICAD de chaque version linguistique inclut des douzaines de scènes de rendu prédéfinies avec des paramètres configurés pour des situations de rendu spécifiques.
Si vous utilisez votre propre fichier modèle ou celui de votre société au lieu du fichier modèle ARCHICAD , vous ne pourrez pas accéder à ces scènes par défaut. Pour utiliser ces scènes avec votre propre fichier modèle, procédez comme ceci :
1.Ouvrez le fichier modèle

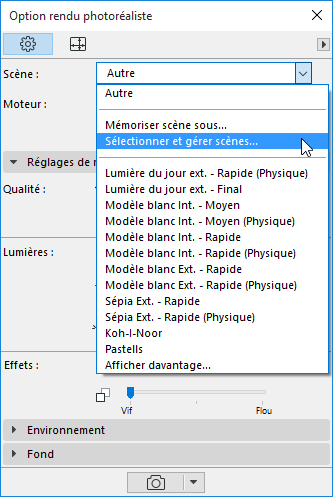

2.Dans Options Rendu photoréaliste, ouvrez le dialogue Sélectionner et gérer scènes
3.Sélectionnez une, plusieurs ou toutes les scènes ou dossiers de rendu prédéfinis
4.Cliquez sur Exporter pour les enregistrer à l'endroit de votre choix sur votre ordinateur. (Extension fichier : renderingscene)
5.Ouvrez votre propre projet ou fichier modèle.
6.Dans le dialogue Sélectionner et gérer scènes, cliquez sur Importer pour importer les scènes.
Options de surface
•Les Options de Surface configurées pour le moteur de rendu basique sont compatibles : elles seront appliquées à leurs Surfaces équivalentes dans Cineware
•Si vous ouvrez un projet de version antérieure dans ARCHICAD , le programme génère automatiquement vos réglages de surface basiques dans Cineware, et vos anciens rendu ressembleront par défaut au modèle de la Fenêtre 3D
•Les Options de Surface configurées pour Lightworks ne seront pas converties en Options de Surface pour Cineware
Flux d'activités recommandé pour la migration des Surfaces vers Cineware :
Utilisez ce flux d'activités si vous possédez un fichier modèle existant et que vous voulez mettre à jour vos surfaces pour bénéficier des paramètres de surface plus sophistiqués de Cineware.
1.Dans ARCHICAD, ouvrez le dialogue Surfaces.
2.Sélectionnez la Surface existante que vous voulez mettre à jour.
3.Dans Surfaces, cliquez sur Nouveau.
4.Dans le dialogue Nouvelle Surface, choisissez Remplacer réglages à partir du catalogue.
5.Recherchez dans le catalogue de Surfaces intégré ou sur le portail BIMcomponents une Surface qui ressemble votre Surface originale, et cliquez sur OK.
6.Les réglages de surface nouvellement sélectionnés remplaceront les réglages de surface antérieurs (pour la surface actuellement sélectionnée seulement).
Remarques :
–Les Nom et Numéro d'index de la surface originale (tels qu'ils sont listés dans le Gestionnaire des attributs) resteront inchangés même après le remplacement des réglages.
–Bien que les surface puissent inclure une hachure recouvrement (utilisée pour afficher des surfaces dans certaines vues ARCHICAD), cette fonction Remplacer réglages l ne remplacera pas la hachure recouvrement de votre surface originale (si elle en possède une) : cette hachure de recouvrement (auparavant nommée hachure vectorielle) reste inchangée dans le projet (et sera toujours listé comme avant dans le Gestionnaire d'attributs).
