Intersections d'éléments fondées sur la priorité

Migration à partir d'ARCHICAD 16 ou antérieur

A partir d'ARCHICAD 17; un mode de gestion des intersections nettement amélioré permet d'attribuer des priorités d'intersection à l'intérieur du matériau de construction parmi tous les éléments de construction, y compris les éléments à une seule couche, les composites et les profils.

Option par défaut pour la migration : intersections préservées en “Mode antérieur”

En migrant à partir d'ARCHICAD 16 ou antérieur : la case à cocher Version antérieure pour intersections d'éléments est active par défaut pour conserver l'apparence de votre modèle.

Vous ne verrez aucun changement dans vos intersections d'élément

Certaines nouvelles fonctions des versions suivantes d'ARCHICAD ne sont pas disponibles

Remarque : Si vous créez un nouveau fichier à partir d'un fichier modèle, la case à cocher Antérieur est inactive par défaut et c'est la nouvelle méthode d'intersection qui est activée.

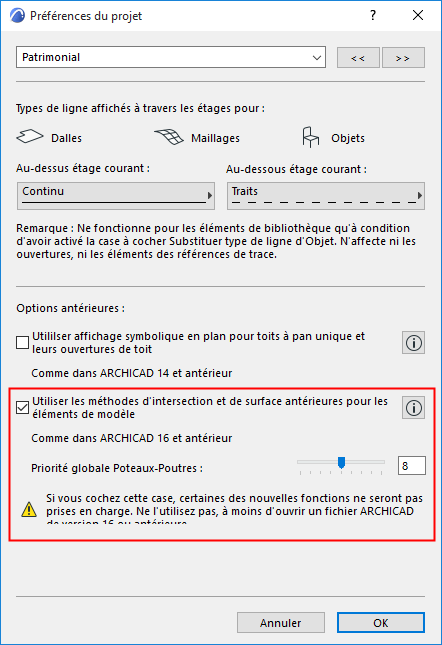

Le mode antérieur est régi dans le dialogue Options > Préférences du projet > Eléments de construction.


Voir Préférences Eléments de construction.

Comment activer les nouvelles intersections dans 25 (désactiver le mode antérieur)

La nouvelle méthode d'intersection peut être activée en désactivant la “méthode d'intersection antérieure sous Préférences du projet > Eléments de construction.

Après avoir désactivé cette case à cocher Antérieur, il est possible que les intersection prennent une apparence différente dans votre modèle. Il est recommandé de vérifier le modèle, d'apporter les modifications nécessaires à la géométrie du modèle et de vérifier également les solutions qui ont été "improvisées" et qui ne sont plus nécessaires (dans le cas de l'utilisation d'un patch 2D ou une opération booléenne, par exemple).

Les intersections existantes qui n'impliquent pas une collision entre les éléments géométriques ne seront pas automatiquement nettoyées. Si vous voulez que les intersections automatiques prennent effet, plusieurs fonctions vous aideront à produire des collisions obéissant à la nouvelle logique de l'intersection automatique.

Voir Précautions à prendre pour obtenir des intersections correctes dans les projets migrés.

Tout élément nouvellement placé dont les collisions sont modélisées avec les nouvelles méthodes seront nettoyées conformément à la nouvelle logique.

Précautions à prendre pour obtenir des intersections correctes dans les projets migrés

Si vous avez migré votre projet vers ARCHICAD 25 et que vous souhaitez adopter la nouvelle logique d'intersection sur votre modèle de version antérieure, référez-vous aux techniques et fonctions suivantes permettant d'optimiser les intersections de votre modèle.

Voir Comment assurer la collision des éléments pour obtenir le résultat le plus net.

Pour une description détaillée, voir aussi Intersections d'éléments.
