Unité de travail

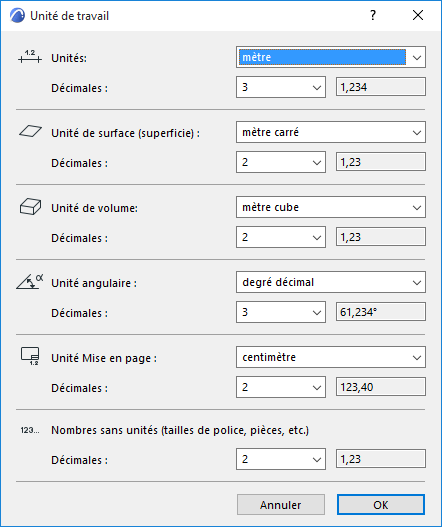

Utilisez le dialogue Options > Préférences du projet > Unités de travail.

En général, les unités de travail sont affichées dans les dialogues et pendant la saisie (par ex. dans l'Inspecteur ou dans la Zone de contrôle).


Unité de longueur

Sélectionnez une Unité de mesure de longueur standard.

Si le modèle est enregistré dans BIMx, cette unité modèle sera utilisée par défaut en ouvrant le modèle BIMx dans une application de visualisation.

Remarques :

Si vous modifiez les Unités de travail (par exemple, en changeant en unités métriques un projet utilisant des unités anglo-saxonnes), certaines valeurs par défaut telles que l'espacement des grilles ou la taille par défaut des élément devront être également ajustées pour donner des valeurs rondes.

L'Unité de longueur saisie ici n'est pas appliquée aux fonctions de Cotation. Pour définir les unités de Cotation, utilisez le dialogue Options >Préférences du projet > Cotations.

Unité de surface

Sélectionnez une Unité de mesure de surface standard.

Unité de volume

Sélectionnez une Unité de mesure de volume standard.

Unité d'angle

Sélectionnez une Unité de mesure d'angle standard.

Remarque : Indépendamment de l'unité d'angle défini ici, les valeurs d'angle des données principales des dialogues - telles que l'angle d'inclinaison - sont toujours affichées en Degrés décimaux. Le nombre de décimales de ces angles est défini par la préférence “Nombres sans unité” en-dessous.

Remarques que les Unités de navigation :

La préférence Unité de navigation configurée ici est reflétée pendant la saisie dans la Zone de contrôle,dans l'Inspecteur et par l'outil Mesure.

L'angle d'unité de navigation initial est mesuré à partir du Nord (configuré dans le dialogue Options > Préférences du projet > Options localisation ).

Voir Options localisation.

Unité Mise en page

Choisissez parmi les unités de mesure de longueur pour toutes les fonctions d'édition associées à la Mise en page (par ex. taille de la mise en page, éléments de dessin 2D ajoutés aux mises en page, taille du titre, etc.).

Décimales/Fractions : Définissez le nombre des décimales ou la taille des fractions pour l'Unité de mesure de longueur choisie.

Nombres sans unités (tailles de police, pièces, etc.)

Définissez le nombre des décimales affichées pour les valeurs de Hauteur de texte et de Propriété d'élément sans unités. Utilisé également pour l'affichage des mesures d'angle principales (par ex. l'angle d'inclinaison)

Remarque : La Hauteur de texte est mesurée en mm pour les unités de longueur et en points pour les unités anglo-saxonnes.

Unité de travail dans Teamwork

Si vous ouvrez un projet Partage à partir du serveur, ses unités de travail seront basées sur le modèle utilisé pour créer le projet partagé. Vous pouvez cependant librement modifier ces unités de travail tant que vous travaillez sur le projet partagé. Les préférences des unité de travail spécifiques des utilisateurs ne sont pas enregistrées sur le serveur lorsque vous envoyez ou recevez des changements.

Voir aussi Unités du Modèle analytique structurel.
