Retour visuel de la sélection

Nœuds de sélection

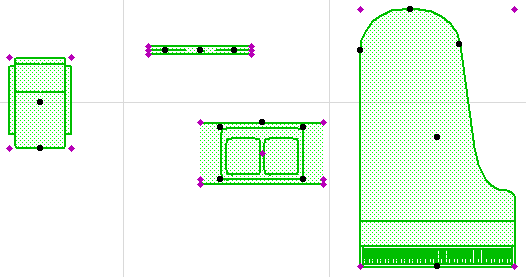

Les éléments sélectionnés explicitement s'affichent avec des nœuds de sélection (ou points chauds de référence). Ces nœuds de sélection représentent les points par lesquels vous pouvez modifier les éléments.

Remarque : Les éléments sélectionnés par une Zone de sélection n'affichent pas de nœuds de sélection.

L'emplacement des points de sélection dépend du type et de la géométrie de l'élément.


Dans le cas des éléments de type Objet GDL, le nombre des points de sélection dépend de celui des points chauds définis pour l'objet.


Certains Objets GDL possèdent des points chauds spéciaux qui vous permettent d'éditer graphiquement l'objet.

Voir Edition graphique avec les points chauds éditables.

Variations des points de sélection

Les éléments individuels ont de petits points de sélection de couleur noire par défaut.


Pour modifier la couleur de ces nœuds de sélection, utilisez le sélecteur de couleur dans Options > Environnement de travail > Sélection et Informations Elément.

Les noeuds de sélection éditables sont en forme de carreau et apparaissent sur les Objets GDL sont les paramètres peuvent être édités graphiquement.


Pour une description détaillée, voir Edition graphique avec les points chauds éditables.

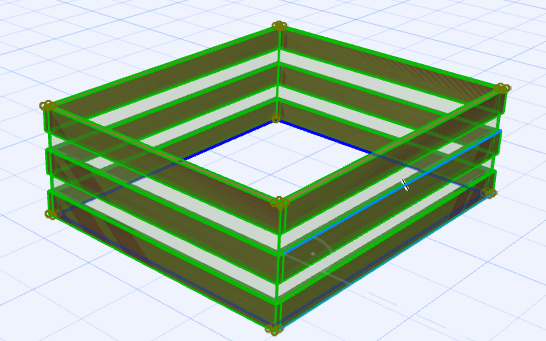

Les éléments groupés sélectionnés s'affichent avec des cercles plus grands. Chaque groupe ultérieurement sélectionné reçoit automatiquement une couleur différente.


Les éléments sélectionnés qui appartiennent à un module lié ou à un XREF sont affichés avec des carrés vides de couleurs définies automatiquement.

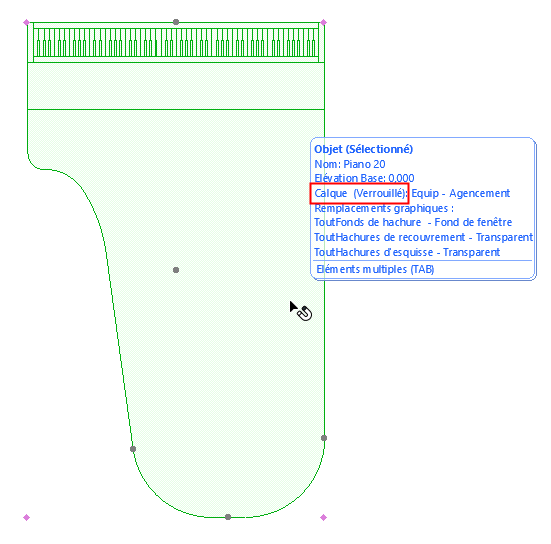

Les points de sélection des éléments verrouillés apparaissent estompés.


Les éléments sont verrouillés (et s'affichent avec des nœuds de sélection “verrouillés”) dans quatre cas :

L'élément est placé sur un calque verrouillé.

L'élément a été volontairement verrouillé grâce à la commande Edition > Verrouillage> Verrouiller.

Les éléments appartiennent à un Module lié ou à un XREF.

Dans tous ces cas, les éléments verrouillés peuvent être sélectionnés, mais ils ne peuvent être modifiés. (Une alerte vous en avertira si vous essayez d'éditer un élément verrouillé.) Vous pouvez ouvrir les dialogues de paramétrage de ces éléments, mais vous ne pouvez pas changer leurs paramètres.
