Affichage plan d'édition.

Par défaut, le plan d'édition est affiché dans la Fenêtre 3D. Pour le masquer, utilisez la commande à bascule Vue > Affichage plan d'édition.

Remarque : Quel que soit l'état de cette commande à bascule, le plan d'édition sera désactivé temporairement chaque fois que ceci est nécessaire : par exemple, après avoir choisi un plan pour la saisie d'une coque réglée.

Afficher le plan d'édition pendant les opérations d'édition seulement

1.Allez au dialogue Options > Environnement de travail > Options écran.

2.Cochez la case pour Afficher le plan d'édition pendant les opérations d'édition seulement.

Si vous cochez cette case, le plan d'édition n'apparaît que tant que vous éditez activement la Fenêtre 3D (à condition que la commande à bascule “Affichage plan d'édition” soit active.) Quand vous avez terminé l'opération, le plan d'édition disparaît.

Plan d'édition 3D: Couleur et grille

Le plan d'édition 3D possède un système de grille identique à celui du plan et reflète le plan de coordonnées X-Y.

1.Allez à la Fenêtre 3D.

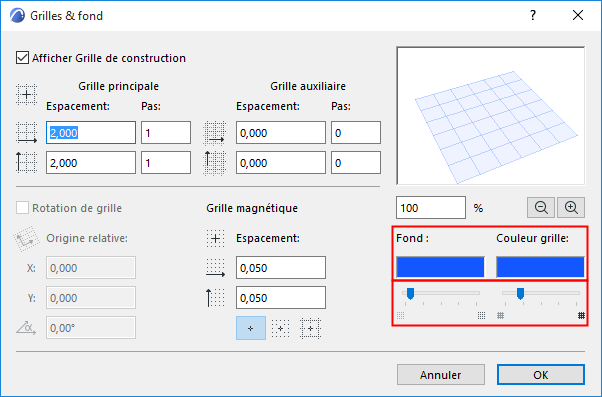

2.Allez au dialogue Vue > Options Grille et plan d'édition > Grilles et fond pour définir vos préférences de grille et de couleurs.
