Types de tournant pour les quartiers tournants balancés

Dans le volet Géométrie et position des Options Escalier :

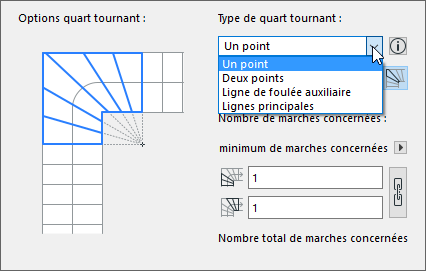

1.Choisissez l'un des quatre types de Quartier tournant avec marches égales dans le contrôle déroulant : Un point, Deux points, Lignes principales et Ligne de foulée auxiliaire.

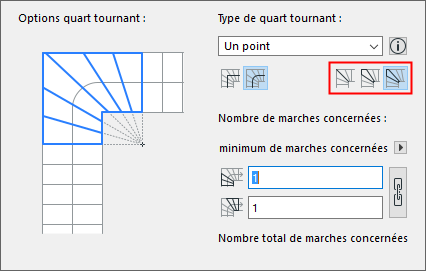

2.Cliquez sur l'une des trois icônes pour configurer la distribution des marches au point tournant où l'axe du tournant intersecte la ligne de foulée :

•Contremarche: place une contremarche au point tournant

•Marche symétrique : une marche est divisée en deux au point tournant

•Marche asymétrique : il n'y a pas de restrictions sur le placement des marches

Voir les illustrations suivantes :

Type de quart tournant : Point tournant à ligne
de foulée auxiliaire : Contremarche

Type de quart tournant : Point tournant à ligne
de foulée auxiliaire : Marche symétrique

Type de quart tournant : Point tournant à ligne
de foulée auxiliaire : Marche asymétrique :

Segments tournants

Dans le cas d'un segment tournant, le point médian de la partie tournante de la ligne de foulée est considéré comme le point de départ du tournant.

•Des bissectrices sont dessinées perpendiculairement à la ligne de foulée en passant par ce point.

•Les marches égales sont mesurées à partir de ce point.

•Les largeurs minimum de marche effilée sont mesurées à partir de la projection de ce point sur l'arête intérieure.
