Enregistrer des portes et des fenêtres rectangulaires à partir d'éléments 3D

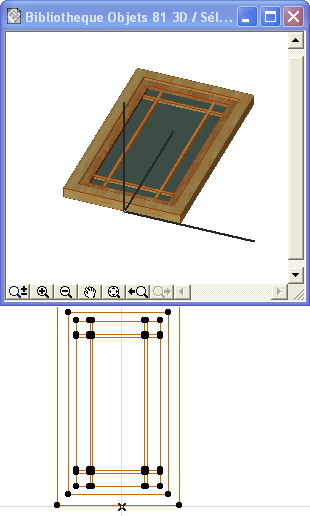

1.Créez le modèle 3D de porte ou de fenêtre souhaité dans le projet avec les outils de construction d'ARCHICAD (Dalle, Mur, Maillage, Toit, etc.). Il est recommandé de dessiner l'élément dans le plan XY, au niveau zéro.
2.Sélectionnez les éléments dans la Fenêtre 3D. Vous pouvez utiliser tous les réglages de projection 3D.
Pour utiliser une projection spéciale, voir Définir la projection 3D d'un objet.

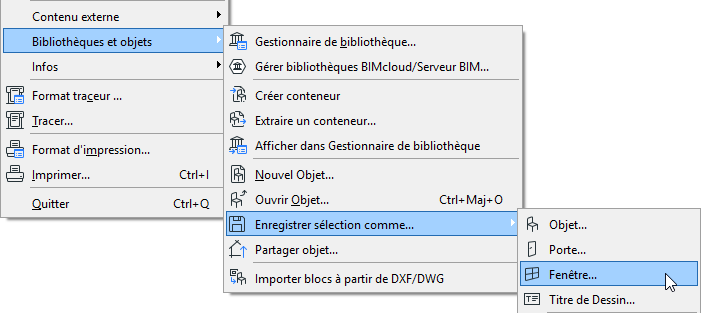

3.Dans la Fenêtre 3D, enregistrez les éléments avec la commande Fichier > Bibliothèques et Objets > Enregistrer sélection comme et choisissez l'option Fenêtre.

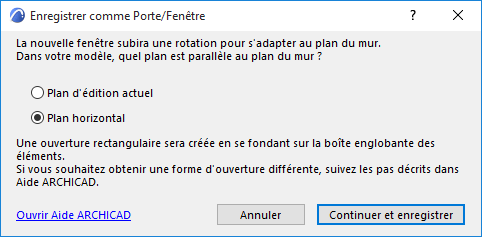

4.Vous serez invité à spécifier le plan du modèle qui doit représenter le plan du mur hôte (plan d'élévation), dans lequel la nouvelle Porte/Fenêtre subira la rotation : ceci peut être soit le plan d'édition actuel, soit le plan horizontal. (Ceci est important, par exemple, en enregistrant un élément de type Forme modifié qui était à l'origine une porte et qui, par conséquent, ne se trouve pas dans le plan horizontal du modèle.)
5.Dans le dialogue Enregistrer porte (ou Enregistrer fenêtre) qui apparaît, saisissez un nom et choisissez un dossier pour y placer la nouvelle ouverture.
–dans la Bibliothèque emboîtée (choix par défaut. Il est recommandé d'enregistrer vos objets personnalisés, spécifiques au projet dans la Bibliothèque emboîtée.)
–dans une bibliothèque externe qui a été ajoutée au projet
Remarque : Vous devez réserver la Bibliothèque BIMcloud avant d'y enregistrer un objet
–rechercher une bibliothèque liée
Cliquez sur Nouveau dossier pour en créer un nouveau à l'intérieur du dossier de bibliothèque sélectionné.
6.Cliquez sur Enregistrer.

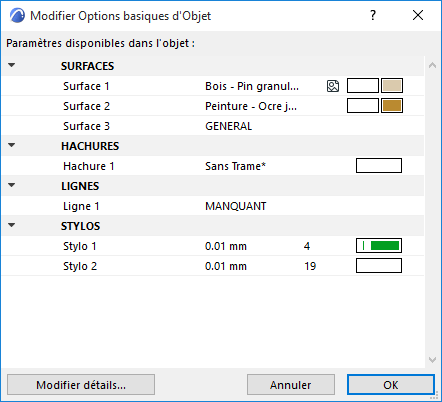

7.Le dialogue Modifier Options basiques d'objet apparaît. Vous pouvez définir ici les surfaces, hachures et stylos par défaut du nouvel élément de bibliothèque. Même après avoir placé l'élément de bibliothèque, vous pouvez finaliser les réglages de ses attributs dans le dialogue Options Objet.
De plus, pour ajouter des informations à votre nouvel élément de bibliothèque (par exemple des mots-clefs pour faciliter la recherche dans le dialogue Options Objets ou sur le Portail de composants BIM), cliquer sur le bouton Modifier détails en bas à gauche.
8.Cliquez sur OK.
9.Placez-le avec l'outil Fenêtre ou Porte. Notez que l'objet créé peut être étiré, mais sa forme deviendra irrégulière, car cette propriété n'a pas été scriptée avec des paramètres.
Pour des informations sur l'édition de l'élément de bibliothèque GDL obtenu, voir Editer des éléments de bibliothèque et des composants personnalisés.
