Créer des composants personnalisés pour portes, fenêtres, murs-rideaux, escaliers, garde-corps

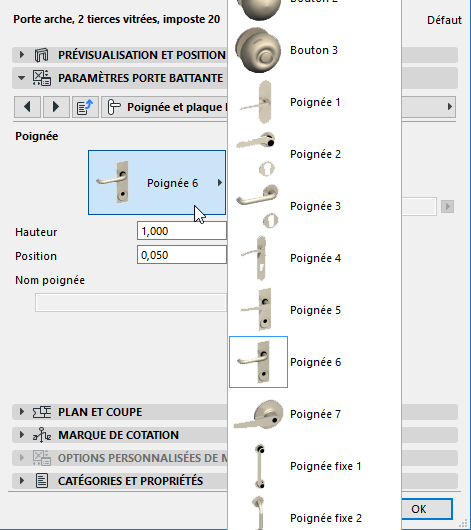

Les Portes, les Fenêtres et les éléments de dessin hiérarchiques (Mur-rideau, Escalier, Garde-corps) sont des Objets comportant un large choix de paramètres. Par exemple, les portes de la bibliothèque ARCHICAD vous offrent une grande variété de panneaux et de poignées de porte :


Toutefois, il se peut que vous ayez besoin dans votre dessin d'un composant de porte différent, non disponible dans la bibliothèque. Dans ce cas, vous pouvez dessiner un élément modèle et l'enregistrer comme un élément de bibliothèque en le définissant comme composant personnalisé (par ex. une poignée de porte) qui peut être ensuite utilisé avec les portes placées.

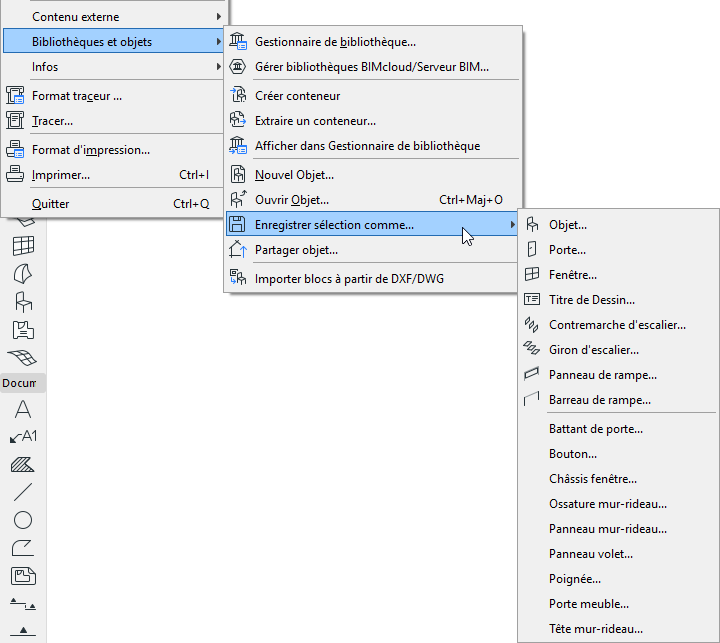

Les composants personnalisés possibles sont listés sous Fichier > Bibliothèques et Objets > Enregistrer sélection sous:


Vous pouvez par exemple enregistrer une dalle comme battant de porte personnalisé. L'Objet GDL obtenu est enregistré comme battant de porte dans la bibliothèque emboîtée du projet. Toutes les portes qui utilisent des battants de porte pourront utiliser ce battant de porte personnalisé.

Lorsque vous appliquez un composant personnalisé, ARCHICAD modifie automatiquement ses dimensions, si nécessaire. Mettons, par exemple, que vous avez créé un composant personnalisé de type de battant de porte de 1000 sur 2000 mm. Si votre Porte fait 800 sur 2000 mm avec un dormant de 50 mm sur tous les côtés, le battant de porte sera redimensionné pour faire 700 sur 1950 mm. ARCHICAD étirera ou réduira proportionnellement toutes les parties du composant du battant de porte personnalisé pour obtenir cette taille.

Le redimensionnement automatique N'EST PAS disponible pour les composants personnalisés enregistrés comme sous-composants d'escalier et de garde-corps. En ce qui concerne les composants d'escalier et de garde-corps, vous devez créer le composant à la taille exacte à utiliser dans le projet.

Voir Créer des composants personnalisés : Exemples de flux d'activités
