Surfaces coupées et contours (Options Elément)
Disponible pour les murs, dalles, toits, coques, formes, maillages, poutres, poteaux.
Surfaces Coupées
Définissez les attributs affichés pour les surfaces coupées en Coupe et en Plan.
•Pour un élément basique :
◦Définissez la ligne et le stylo des lignes coupées
•Pour un élément basique, composite ou à profil complexe :

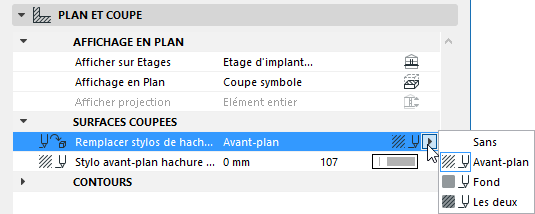

◦Si nécessaire, remplacez les stylos d'avant-plan et d'arrière-plan de hachure de cet élément (définis par défaut dans le matériau de construction). Pour ce faire, choisissez Avant-plan, Arrière-plan ou Les deux dans le menu déroulant Remplacer stylos de hachure coupée qui permet d'accéder aux contrôles appropriés.
Utilisez ces réglages pour définir les lignes et les couleurs de stylo des contours d'élément qui se trouvent au-dessus ou en-dessous du Plan de coupe de Plan d'étage.
•Les Lignes au plafond seront affichées si vous avez choisi l'option “Projeté avec partie supérieure” ou “Tout au plafond” dans le menu déroulant Affichage en plan.
•Les Lignes non coupées seront affichées si vous avez choisi l'option “Projeté” ou “Contours seulement” dans le menu déroulant Affichage en plan.
