Paramètres
Description courte
Description longue
Abbréviation d'orientation
Orientation du panneau (en utilisant l'abréviation).

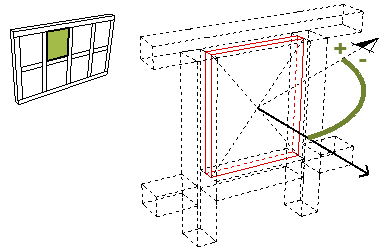

Angle par rapport nord
Orientation du panneau, en degrés mesuré à partir du nord.
Angle d'inclinaison Panneau mur-rideau
Inclinaison du panneau du mur-rideau.
Egale à l'inclinaison du mur-rideau
Surface intérieure
La surface intérieure du panneau, définie dans le volet Modèle du dialogue Options Panneau MR.
Pour les panneaux qui sont des Objets GDL, la surface est définie dans le Script GDL.
Hauteur nominale
Hauteur du panneau.
N'inclut pas l'extrusion du panneau dans les ossatures voisines
Largeur nominale
Largeur du panneau.
N'inclut pas l'extrusion du panneau dans les ossatures voisines
Pour les panneaux génériques, c'est la même valeur que celle du paramètre habituel de Largeur.
Pour les panneaux GDL, cette valeur peut être définie dans les paramètres du panneau.
Orientation
Liste la direction (gauche ou droite) des panneaux qui fonctionnent comme des portes ou des fenêtres.
Surface extérieure
Surface de la surface extérieure du panneau, définie dans le volet Modèle du dialogue Options Panneau MR.
Pour les panneaux qui sont des Objets GDL, la surface est définie dans le Script GDL.
Superficie de panneau avec fixations
Surface brute du panneau.
Pour les panneaux de forme rectangulaire. Inclut l'extrusion du panneau dans les ossatures voisines (la valeur de “profondeur” définie dans le volet Type et géométrie d'ossature du dialogue Options Ossature MR).
Superficie de panneau sans fixations
Surface du panneau.
Pour les panneaux de forme rectangulaire. N'inclut pas l'extrusion du panneau dans les ossatures voisines
Classe de panneau
Principal, Secondaire ou Personnalisé.
Associez une classe de panneau en cliquant sur les panneaux dans la fenêtre de prévisualisation du Motif de grille et dans la volet Prévisualisation de la page Calepinage du dialogue Options Système de mur-rideau.
Les panneaux appartenant à la classe “Personnalisée” ont été personnalisés individuellement en utilisant les Options Panneau accessibles en mode Edition de mur-rideau.
Fonction de panneau
Fixe, Fenêtre ou Porte selon le type de panneau choisi.
Définie dans le volet Type et géométrie de panneau du dialogue Options Panneau MR.
Type de panneau
Nom du type de panneau.
Définir dans le volet Type et géométrie du dialogue Options Panneau de mur-rideau.
