Paramètres
Description courte
Description longue
Paramètres
Longueur connexion dôme
Longueur des arêtes dont le type est défini comme “Transition Toit - Dôme” dans le dialogue Options Arête personnalisée.
Typiquement, l'arête de deux pans de toit adjacents qui ferment un angle convexe.
Longueur d'avant-toit
Longueur totale de toutes les arêtes dont le type est défini comme “Avant-toit” dans le dialogue Options Arête personnalisée.
Longueur de la connexion mur d’extrémité
Longueur totale de toutes les arêtes dont le type est défini comme “Mur latéral” dans le dialogue Options Arête personnalisée.
Typiquement, c'est l'arête qui rejoint un mur et descend le long du mur.
Longueur rive
Longueur totale de toutes les arêtes dont le type est défini comme “Rive” dans le dialogue Options Arête personnalisée.

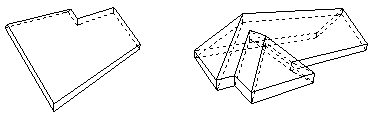

Option de géométrie
Pan unique, Pans multiples
Option de géométrie de toit
Superficie inférieure du toit (brute)
Surface inférieure du toit, incluant la surface des trous.
Réduite par les raccords. Les opérations élément solide sont ignorées
Superficie des arêtes de toit (brute)
Surface des arêtes du toit, incluant la surface des trous.
Réduite par les raccords. Les opérations élément solide sont ignorées
Superficie supérieure du toit (brute)
Surface supérieure du toit, incluant la surface des trous.
Réduite par les raccords. Les opérations élément solide sont ignorées
Longueur arêtier
Longueur des arêtes dont le type est défini comme “Croupe” dans le dialogue Options Arête personnalisée.
Typiquement l'arête de deux plans adjacents qui se rencontre en un arêtier
Surface des trous
Surface des bords totale de tous les trous du toit.
Longueur connexion creux
Longueur des arêtes dont le type est défini comme “Transition Toit - Concave” dans le dialogue Options Arête personnalisée.
Typiquement, le bord de deux pans de toit adjacents qui ferment un angle concave.
Superficie inférieure du toit (nette)
Surface inférieure du toit
Réduite par les trous, les raccords et les Opérations éléments solides.
Nombre de trous
Nombre des trous du toit
Les trous sont soit créés manuellement, soit découpés par les Ouvertures de toit placées dans le toit.

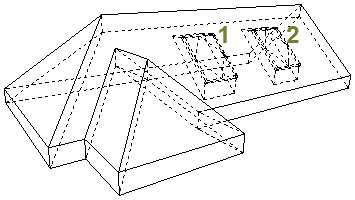

Nombre d'Ouvertures de toit
Nombre d'ouvertures de toit placés dans le toit.
Surface des ouvertures
Surface totale des bords de toutes les ouvertures de toit placées sur le toit.
Longueur rive de tête
Longueur des arêtes dont le type est défini comme “Rive de tête” dans le dialogue Options Arête personnalisée.
Typiquement, l'arête au sommet d'un toit à pan unique.
Pente
Pente du toit
La pente est définie dans le volet Géométrie et position mais peut être personnalisée pour chaque pan de toit.
Longueur faîtage
Longueur des arêtes dont le type est défini comme “Arêtier” dans le dialogue Options Arête personnalisée.
Typiquement, l'arête de deux pans de toit adjacents (ou éléments de coque) qui se rencontrent en un arêtier.
Niveau du toit
Indique, pour les toits à pans multiples, le niveau de toit auquel le pan de toit listé appartient.
Le nombre des niveaux de toit est visible dans le volet Géométrie et position des Options Toit ou dans la Zone Informations.
Longueur connexion mur latéral
Longueur totale de toutes les arêtes dont le type est défini comme “Mur d'extrémité” dans le dialogue Options Arête personnalisée.
Normalement, un bord de toit qui rejoint un mur et qui s'incline le long de celui-ci.
Epaisseur
Epaisseur du toit mesurée perpendiculairement à la surface de référence.
La valeur d'épaisseur est définie dans le volet Géométrie et position dans le dialogue Options Toit ou dans la Zone Informations. (Peut être affichée comme une mesure perpendiculaire ou verticale.)

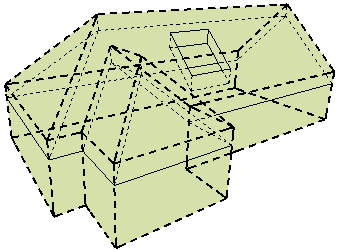

Corps de découpe
Ligne de référence vers le bas ou Contours vers le bas
Défini dans le volet Modèle du dialogue Options Toit
Détermine la géométrie du corps de découpe qui agit sur les autres éléments qui se raccordent à ce toit.
Longueur noue
Longueur des arêtes dont le type est défini comme “Noue” dans le dialogue Options Arête personnalisée.
Epaisseur verticales
Epaisseur du toit mesurée verticalement par rapport à la surface de référence.
La valeur d'épaisseur est définie dans le volet Géométrie et position dans le dialogue Options Toit ou dans la Zone Informations (Peut être affichée comme une mesure perpendiculaire ou verticale.)
