Paramètres

Description courte

Description longue

Classe acoustique

Valeur de classe acoustique éven­tuelle, définie dans le dialogue Options Fenêtre (Options personnalisées, page Descriptions).

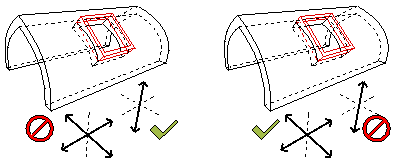

Contrainte dans toit

Soit “Horizontale”, soit “Verticale”, telle qu'elle a été définie dans le volet Prévi­sualisation et posi­tion du dialogue Options Ouverture de toit.

Définit la manière dont l'ouverture de toit est contrainte lorsque sa position change en fonction de la modification de la géo­métrie du toit concerné.

Hauteur courbe

Distance de l'extru­sion du cadre de l'ouverture de toit par rapport au plan du toit ou de la coque.

La valeur 0 signifie que l'ouverture de toit est aplatie sur le plan.

Classifica­tion feu

Valeur de classifica­tion feu éventuelle, définie dans le dia­logue Options Fenêtre (Options personnalisées, page Descriptions).

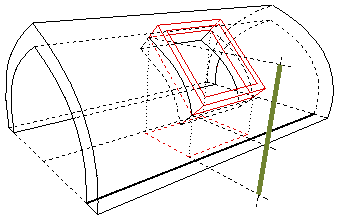

Hauteur lin­teau

Hauteur verticale du linteau de l'ouver­ture de toit

Hauteur de linteau ou d'appui mesurée par rapport au niveau d'ancrage (par ex. Etage 0), défini dans le volet Prévisualisa­tion et position.

Texte Marque

Le texte de marque spécifié dans le dia­logue de paramé­trage du volet Marque de Cotation, dans le paramètre Personnaliser Textes - Texte Marque.

Par défaut, ce texte est le numéro ID de l'élément, mais vous pouvez saisir ici un texte personnalisé.

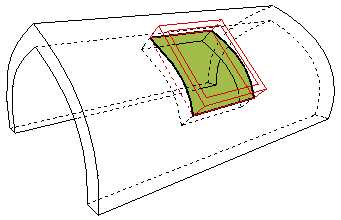

Surface ouverture coque/toit

Surface des bords de l'ouverture découpée par l'ouverture de toit.

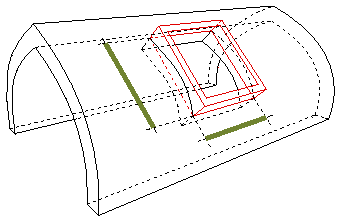

Dimen­sions ouverture coque/toit (ARCHI­CAD 20)

Largeur x hauteur de l'ouverture découpée par l'ouverture de toit.

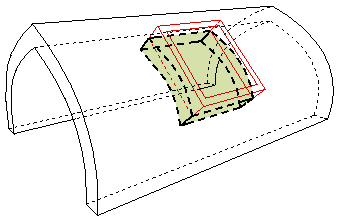

volume ouverture coque/toit

Volume de l'ouver­ture découpée par l'ouverture de toit.

Calcul de volume fondé sur les trous obtenus en coupant des ouvertures GDL dans la coque ou dans le toit.

Taille L x H ouverture coque/toit

Taille L x H x E ouver­ture coque/toit

Epaisseur Coque/Toit

Epaisseur du toit ou coque parent dans lequel l'ouverture de toit est placé.

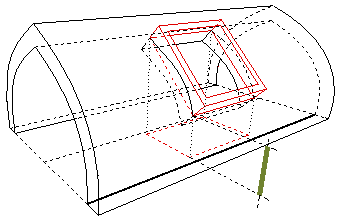

Hauteur appui/seuil

Hauteur de l'appui de l'ouverture de toit, comme visible dans le volet Prévi­sualisation et posi­tion

Hauteur de linteau ou d'appui mesurée par rapport au niveau d'ancrage (par ex. Etage 0), défini dans le volet Prévisualisa­tion et position.

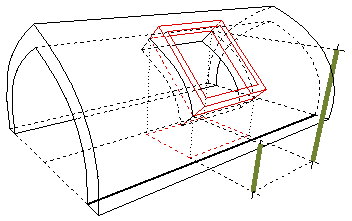

Valeur Appui ou Linteau

Valeur de hauteur d'appui/linteau, défi­nie dans le volet Prévisualisation et position du dia­logue de paramé­trage. (Cette valeur mesure la distance à partir du linteau ou de l'appui par rap­port aux lignes de référence du toit ou à l'étage actuel, comme défini par l'utilisateur)

Dimen­sions unité (ARCHI­CAD 20)

Largeur et hauteur de l'unité d'ouver­ture de toit, définies dans le dialogue de paramétrage (volet Paramètres ou Options personnali­sés).

Point d'ancrage vertical

Le point d'ancrage vertical défini dans le volet Prévisuali­sation et position. La hauteur du lin­teau et de l'appui est mesurée par rapport au point d'ancrage vertical.

Non disponible pour les ouvertures de toit placées dans les coques.
