Paramètres
Description courte
Description longue

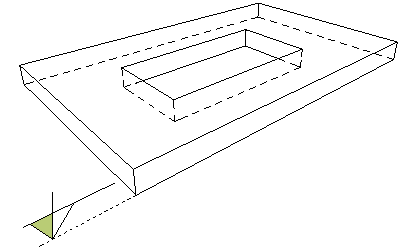

Altitude inférieure
Altitude inférieure de la dalle

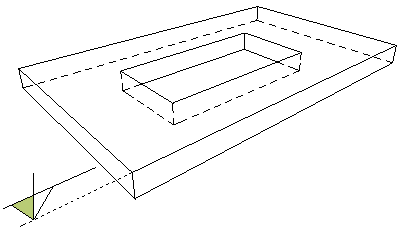

Altitude supérieure
Altitude supérieure de la dalle

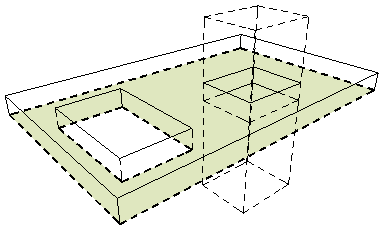

Superficie inférieure de la dalle (brute)
Surface inférieure de la dalle, y compris la surface des trous.
Réduite par les raccords. Les opérations élément solide sont ignorées

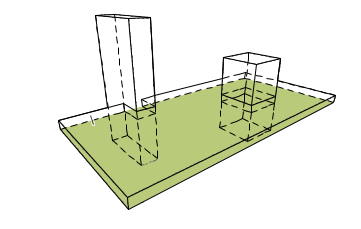

Superficie inférieure de la dalle (brute, sans trous)
Surface inférieure de la dalle, après soustraction de la surface des trous.
Réduite par les raccords. Les opérations élément solide sont ignorées

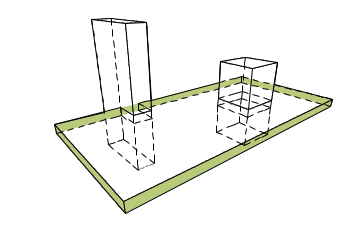

Superficie des arêtes de dalle (brute)
Superficie de la surface de toutes les arêtes de la dalle Les arêtes des trous sont ignorées.
Réduite par les raccords. Les opérations élément solide sont ignorées
Superficie des arêtes de dalle (brute, sans trous)
Superficie de la surface de toutes les arêtes de dalle, y compris les arêtes des trous éventuels.
Réduite par les raccords. Les opérations élément solide sont ignorées

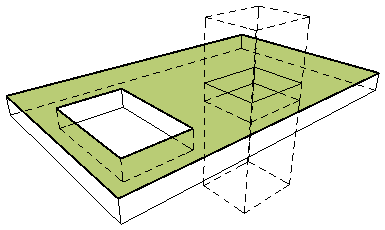

Superficie supérieure de la dalle (brute)
Surface supérieure de la dalle, y compris la surface des trous.
Réduite par les raccords. Les opérations élément solide sont ignorées

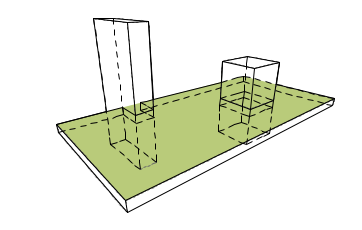

Superficie supérieure de la dalle (brute, sans trous)
Surface supérieure de la dalle, après déduction de la surface des trous.
Réduite par les raccords. Les opérations élément solide sont ignorées
Surface des trous
Surface des bords supérieure totale de tous les trous de la dalle, mesurés par rapport au polygone 2D de la dalle.
Les opérations élément solide sont ignorées
Emplacement de plan de référence
Haut ou Bas.
Dans le cas d'une Dalle composite, aussi Sommet de l'âme ou Base de l'âme.
L'emplacement du Plan de référence défini dans Options Dalle.
