Paramètres
Description courte
Description longue
Réduction Surface
La Surface calculée en pourcentage de la Surface réduite.
Dans le volet Calcul de surface des Options Zone : Si vous cochez la case "Réduire de" (suivi d'un pourcentage), le résultat obtenu est la Surface calculée.
(Par exemple : Si la valeur pour "Réduire de" est de 20 pour-cent, la "Réduction de surface" est de 80 pour-cent.)
Surface calculée
En plus de la Surface réduite, la surface de la zone est également réduite par la valeur en pourcentage définie dans le volet Calcul de surface des Options Zone.
Dans le volet Calcul de surface des Options Zone : cochez "Réduire de" et saisissez une valeur en pourcentage qui doit être soustraite de la Surface de zone réduite. Le résultat obtenu est la Surface calculée.
Superficie des portes
Surface totale de toutes les portes dans la zone.
Une porte se trouve à l'intérieur d'une zone si une partie quelconque de son polygone 2D se trouve à l'intérieur du polygone 2D de la zone ou si elle coïncide avec une arête de ce polygone.
Largeur Portes
Largeur totale de toutes les portes de la zone.
Une porte se trouve à l'intérieur d'une zone si une partie quelconque de son polygone 2D se trouve à l'intérieur du polygone 2D de la zone ou si elle coïncide avec une arête de ce polygone.
Surface poteaux déduite
La surface des poteaux soustraite de la Surface mesurée de zone.
Entre en jeu si le polygone de zone contient des poteaux. Si Relation aux Zones = “Réduire surface de zone seulement” ET la surface du poteau dépasse le minimum défini dans Préférences Zone, la Zone est réduite selon le pourcentage défini dans Préférences Zone.
Surface hachures déduite
La surface des hachures soustraite de la Surface mesurée de zone.
Entre en jeu si le polygone de zone contient des hachures. Si Soustraire des Zones a été activé pour la hachure (voir Options Hachure - Paramètres généraux), la surface de la zone est réduite selon le pourcentage défini.
Surface basse extraite
La surface basse est soustraite de la Surface mesurée de zone.
Si la zone est raccordée à un toit ou à une coque : La surface de la zone est réduite par "Réduction de surface basse" définie dans Préférences Zone.
Surface murs déduite
La surface des murs soustraite de la Surface mesurée de zone.
Entre en jeu si le polygone de zone contient des murs. Si Relation aux Zones = “Réduire surface de zone seulement” ET la surface du mur dépasse le minimum défini dans Préférences Zone, la Zone est réduite selon le pourcentage défini dans Préférences Zone.
Epaisseur de sol
La valeur de l'épaisseur de la chape.
Définie dans le volet Nom et position du dialogue Options Zone.
Superficie mesurée
Surface totale du polygone de zone. Peut inclure la surface des murs qui l'entourent, jusqu'à leur ligne de référence.
Les murs de bordure sont inclus à la zone mesurée si la zone s'étend jusqu'à leur ligne de référence.
Superficie nette mesurée
Surface totale du polygone de zone. N'inclut pas la surface des murs délimitant la zone.
La surface de la zone peut être réduite encore par la surface de certains éléments se trouvant à l'intérieur du polygone de zone.
La surface nette exclut la place occupée par les éléments de construction à l'intérieur de la zone
dont l'option "Relation aux Zones" est "Limite de Zone".
Relation aux Zones est disponible pour
- Murs et poteaux : dans le dialogue de paramétrage, volet Modèle
- Mur-rideau : dans le dialogue de paramétrage, volet Placement des membres
Nombre de Poutres
Le nombre de poutres dans la zone.
Une poutre se trouve à l'intérieur d'une zone si une partie quelconque de son polygone 2D se trouve à l'intérieur du polygone 2D de la zone ou si elle coïncide avec une arête de ce polygone.
Nombre de Poteaux
Le nombre de poteaux dans la zone.
Une fenêtre se trouve à l'intérieur d'une zone si une partie quelconque de son polygone 2D se trouve à l'intérieur du polygone 2D de la zone ou si elle coïncide avec une arête de ce polygone.
Nombre d'angles Concaves
Angles concaves du polygone de zone.
Nombre d'angles
Nombre total d'angles du polygone de zone.
Nombre de Portes
Le nombre de portes dans la zone.
Une porte se trouve à l'intérieur d'une zone si une partie quelconque de son polygone 2D se trouve à l'intérieur du polygone 2D de la zone ou si elle coïncide avec une arête de ce polygone.
Nombre de Lampes
Le nombre de lampes dans la zone.
Une lampe se trouve à l'intérieur d'une zone si une partie quelconque de son polygone 2D se trouve à l'intérieur du polygone 2D de la zone ou si elle coïncide avec une arête de ce polygone.
Nombre d'Objets
Le nombre d'objets dans la zone.
Un objet se trouve à l'intérieur d'une zone si une partie quelconque de son polygone 2D se trouve à l'intérieur du polygone 2D de la zone ou s'il coïncide avec une arête de ce polygone.
Nombre de segments de Murs
Partie de mur : un mur qui se trouve sur la limite d'une zone.
Nombre de Fenêtres
Le nombre de fenêtres dans la zone.
Une fenêtre se trouve à l'intérieur d'une zone si une partie quelconque de son polygone 2D se trouve à l'intérieur du polygone 2D de la zone ou si elle coïncide avec une arête de ce polygone.
Surface réduite
La surface de la zone après la réduction à la Surface mesurée nette est réduite encore au niveau des éléments en fonction des Préférences Zone.
Eléments de construction : Si Relation aux Zones = “Réduire surface de zone seulement” ET la surface du mur/poteau dépasse le minimum défini dans Préférences Zone, la Zone est réduite selon le pourcentage défini dans Préférences Zone.
Hachures : Si Soustraire des Zones a été activé pour la hachure (voir Options Hachure - Paramètres généraux), la surface de la zone est réduite selon le pourcentage défini.
Si la zone est raccordée à un toit ou à une coque : La surface de la zone est réduite par "Réduction de surface basse" définie dans Préférences Zone.
Elément(s) lié(s) 3D
L'identifiant des éléments avec lesquels la Zone est en conflit en 3D
Le paramètre de liste correspondant (Général) est "Zones conflictuelles," qui liste les noms des éléments en conflit de la zone.
Surface
Surface associée à la zone.
Surface extraite totale
Total des surfaces de mur, de poteau, de mur-poteau, de hachure et de plafond bas soustraites pour calculer la surface de la zone.
Entre en jeu si le polygone de zone contient certains éléments.
Le calcul de la surface de la zone varie en fonction des réglages Relation aux zones des éléments à l'intérieur du polygone de zone et des Préférences Zones.

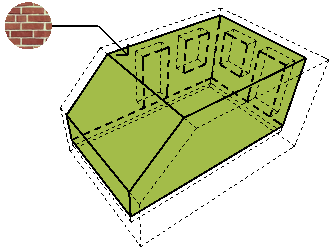

Surface uniforme
Case à cocher indiquant si la zone utilise une surface uniforme ou non.
Si elle n'est pas cochée, les faces de la zone reprennent les surfaces des limites de zone.
Cette valeur est définie dans le volet Modèle des Options Zone. Sélectionnez une surface pour la zone, puis choisissez soit : “Utiliser cette surface pour toutes les faces de zone”, soit “Utiliser surfaces des murs de bordure et des éléments de raccord”.
Surface de fond d'incrustation de mur
Surface de l'incrustration de mur à l'arrière de la zone
Les incrustations de mur sont créés par la géométrie des ouvertures : ébrasures, incrustations et/ou niches. Si ces géométries affectent la zone (par ex. la taille de l'incrustration est supérieure au minimum défini dans Préférences Zone et/ou la ligne de référence de l'ouverture coïncide avec celle de la zone), ces paramètres vous donnent les surfaces supérieure, latérales et arrière de l'incrustation 3D.
Surface de côté d'incrustation de mur
Surface de l'incrustration de mur sur les côtés de la zone
Surface supérieure d'incrustation de mur
Surface de l'incrustration de mur en haut de la zone
Périmètre Murs
Périmètre des murs qui délimitent la zone.
Superficie des murs
Surface des murs dans la zone.
Un mur se trouve à l'intérieur d'une zone si une partie quelconque de son polygone 2D se trouve à l'intérieur du polygone 2D de la zone ou s'il coïncide avec une arête de ce polygone.
Superficie des fenêtres
Surface des bords des fenêtres de la zone.
Une fenêtre se trouve à l'intérieur d'une zone si une partie quelconque de son polygone 2D se trouve à l'intérieur du polygone 2D de la zone ou si elle coïncide avec une arête de ce polygone.
Largeur Fenêtres
Largeur totale de toutes les fenêtres de la zone.
Une fenêtre se trouve à l'intérieur d'une zone si une partie quelconque de son polygone 2D se trouve à l'intérieur du polygone 2D de la zone ou si elle coïncide avec une arête de ce polygone.
Catégorie Zone
Nom de la catégorie de zone associée à cette zone.
Définie dans le volet Nom et position du dialogue Options Zone.
Code Catégorie Zone
Numéro de la catégorie de zone associée à cette zone.
Dépend de la catégorie de zone. Les codes de Catégorie de zone sont associées aux catégories dans Options > Attributs élément > Catégories de Zone (cliquez sur Renommer pour activer le champ Code).
Périmètre brut de zone
Périmètre de la zone correspondant au polygone de zone à sa base.
Pour les zones créées avec la méthode Ligne de référence, le périmètre est mesuré le long des lignes de référence des murs les délimitant.
Nom de Zone
Nom de la zone défini dans le volet Nom et position du dialogue Options Zone.
Périmètre net de Zone
Périmètre de la zone mesuré le long des arêtes intérieures des murs qui l'entourent (quelle que soit la position de la ligne de référence des murs).
Numéro de Zone
Numéro de la zone défini dans le volet Nom et position du dialogue Options Zone.
