Données des composants dans ARCHICAD

Qu'est-ce qu'un composant ?

Tous les éléments de construction et éléments de bibliothèque possédant un Matériau de construction sont constitués d'un ou plusieurs composants.

Une dalle simple possède un seul matériau de construction et un seul composant.

Une dalle composite possède autant de composants que de couches : chaque couche possède son propre matériau de construction, et chaque couche est un composant distinct (même si plusieurs couches utilisent le même matériau de construction).

Dans les éléments possédant un profil : chaque hachure (comme affichée dans l'Editeur de profils) représente un composant séparé.

Les Objets GDL fonctionnent d'une autre manière. Toutes les parties de l'objet qui utilisent le même matériau de construction sont considérées comme un seul composant. Par exemple, si plusieurs parties de l'objet utilisent le même matériau de construction Verre, elles sont considérées comme un seul composant.

Utiliser les données de composant dans le modèle BIM

Les données de composant peuvent être affichées dans :

la Liste de composants de la Nomenclature interactive

les Etiquettes qui listent les données de composant

un fichier IFC exporté

Listes de Composants

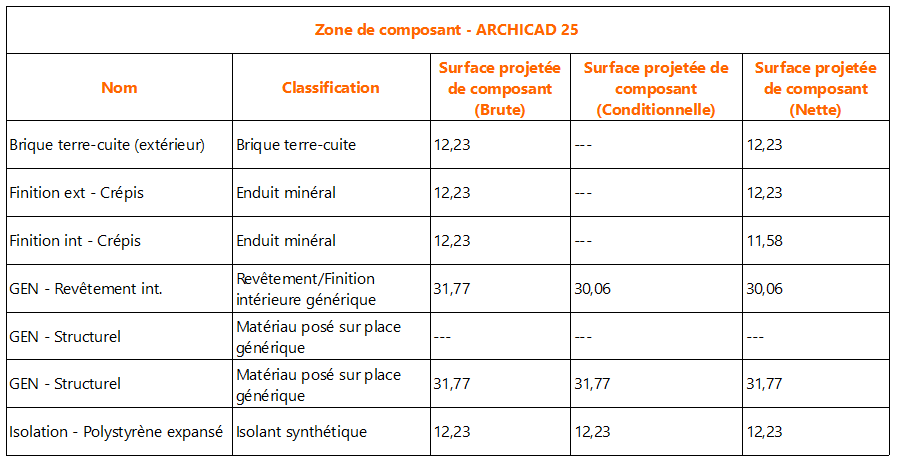

Les Listes de Composants sont optimisées pour lister des informations sur tous les composants des éléments composites, profilés ou basiques : les murs, dalles, toits, formes, maillages et/ou éléments profilés à composants multiples.


Une liste de composants peut inclure :

les propriétés spécifiques à des composants (voir Paramètres de liste de composants dans la Nomenclature interactive)

toute propriété de matériau de construction (parce que chaque composant est constitué d'un matériau de construction au maximum)

naturellement, vous pouvez ajouter des propriétés d'éléments à cette liste, mais ces valeurs de propriétés reflèteront les données au niveau des éléments (et non les données du composant)

Afficher les données de classification dans la Liste de composants

Les composants eux-mêmes ne possèdent pas de classification.

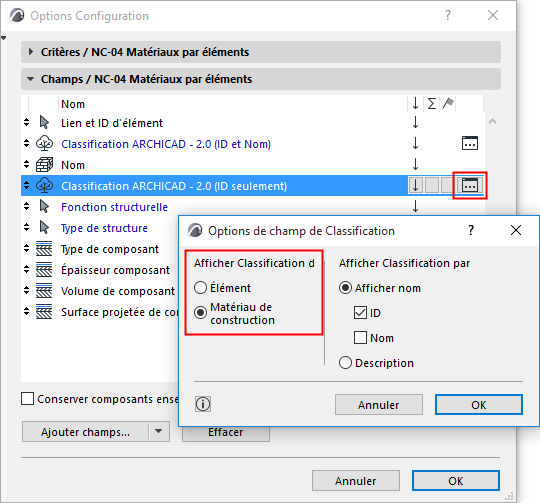

Si votre schéma de composants inclut le paramètre Classification : cliquez sur le menu déroulant pour spécifier les données de classification à afficher :

par Elément (liste la classification de l'élément contenant le composant)

par Matériau de construction (liste la classification du matériau de construction du composant)


Sujets liés :

Paramètres de liste de composants dans la Nomenclature interactive

Calcul des superficies de composant

Paramètres d'élément
