Dessiner une hachure 2D

Utilisez l'outil Hachure pour dessiner des hachures main levée dans le projet, par exemple pour créer des patches dans une Coupe ou une Façade.

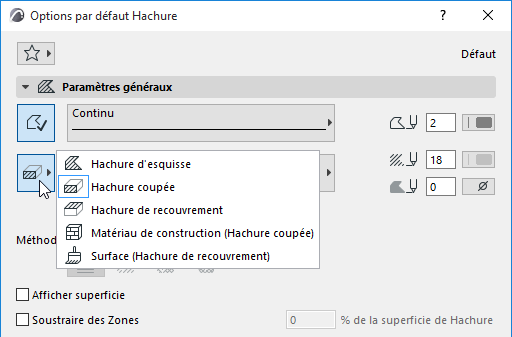

1.Dans les réglages de l'outil Hachure, choisissez une Catégorie de hachure.


Les trois premières (Hachure d'esquisse/coupée/de recouvrement) sont les mêmes que celles définies dans le dialogue Hachure. Voir Catégories de Hachures

Utilisez la catégorie qui correspond à la fonction de la hachure : si vous placez un patch sur un élément de Coupe, choisissez Hachure coupée si vous travaillez sur un élément non coupé dans une Façade, choisissez Hachure de recouvrement.

Les deux autres catégories (Matériau de construction et Surface) rendent plus facile la correspondance des hachures coupées fondées sur des matériaux de construction et les hachures de recouvrement fondées sur des surfaces. Voir les descriptions ci-dessous.

2.Le menu déroulant Hachure contient maintenant les hachures de cette catégorie. Choisissez un type de hachure (ou une surface ou un matériau de construction).

3.Dessiner une hachure main levée.

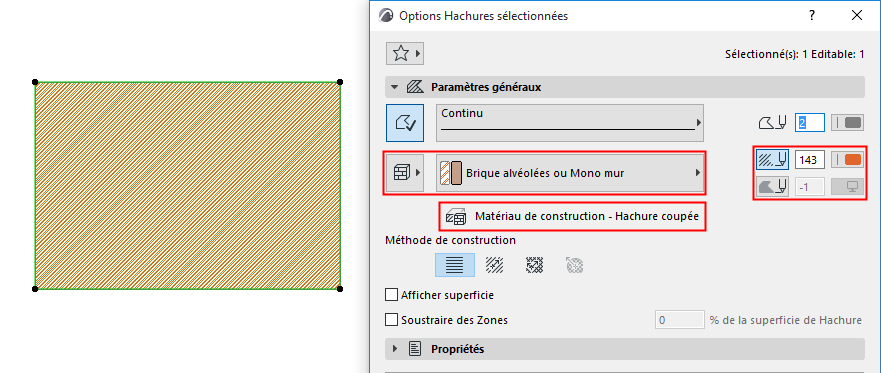

Matériau de construction (Hachure coupée)

Utilise la hachure de recouvrement et les couleurs du matériau de construction choisi.

Si nécessaire, vous pouvez substituer ces couleurs de fond et d'avant-plan pour l'élément Hachure.


Remarques :

Un élément Hachure de cette catégorie est considéré comme une “Hachure coupée” dans les Règles de substitution graphique.

Dans les critères (par ex. dans Chercher et sélectionner ou les Nomenclatures) “Matériau de construction - Hachure coupée” est un critère distinct, spécifique.

Surface (Hachure de recouvrement)

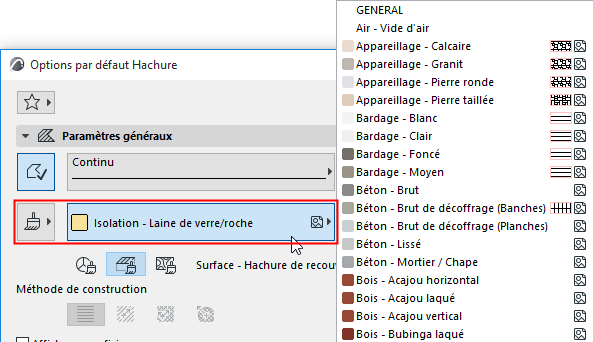

1.Choisissez une surface dans la liste déroulante.


2.Vous pouvez choisir d'utiliser la couleur, le recouvrement ou la texture de la surface choisie.


Remarques :

Un élément Hachure de la catégorie "Surface" est considéré comme une “Hachure coupée” dans les Règles de substitution graphique.

dans les critères (par ex. dans Chercher et sélectionner ou les Nomenclatures), la couleur, le recouvrement et la texture de surface de la hachure sont tous considérés comme des critères distincts.

Surface - Hachure couleur

Utilise le stylo de fond de la couleur de surface.

Si nécessaire, vous pouvez remplacer cette couleur pour l'élément Hachure.

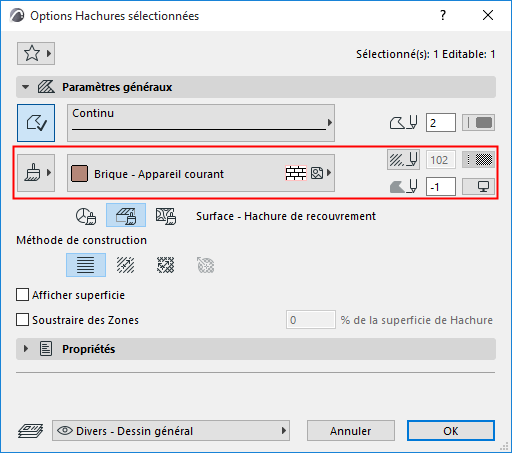

Surface - Hachure de recouvrement

Utilise le stylo d'avant-plan de la hachure de recouvrement de la surface.

Si nécessaire, vous pouvez remplacer les stylos d'avant-plan et de fond de l'élément Hachure.

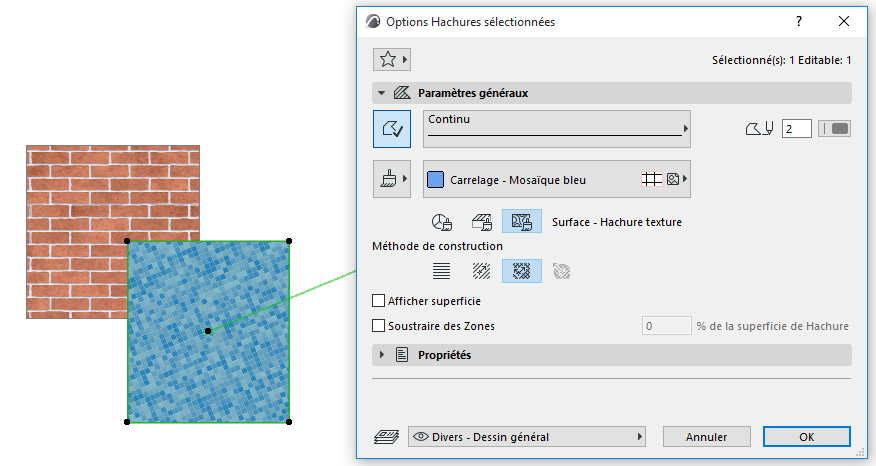

Surface - Hachure texture

Cette hachure est fondée sur la texture de la surface. Elle n'utilise pas de stylos.
