Modes d'affichage des hachures : Apparence de hachure réelle ou Bitmap

Chaque type de hachure possède deux aspects ou modes d'affichage : Apparence de hachure réelle et bitmap.

Par défaut, toutes les hachures de votre projet sont définies de manière à s'afficher comme des Hachures réelles, sous Vue > Options vue écran.

Si vous désactivez ce contrôle, toutes les hachures s'afficheront à l'écran en mode bitmap. Toutefois, en traçant ou en imprimant les hachures, c'est toujours l'apparence réelle de la hachure qui sera utilisée, même si l’affichage à l’écran est réglé sur bitmap.

Les versions bitmap de tous les motifs de hachure prédéfinis correspondent approximativement à leurs équivalents de hachure réelle. Si vous modifiez un motif Hachure réelle ou que vous générez un nouveau motif symbole, vous devrez créer la version bitmap manuellement.

Motif de hachure écran seulement

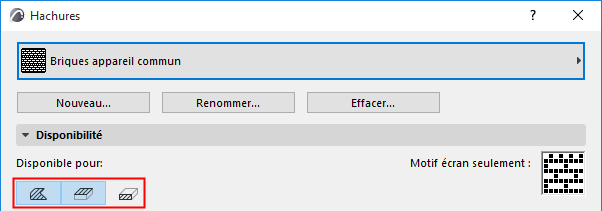

Utilisez le volet Disponibilité du dialogue Hachures pour voir et éditer le motif bitmap de la hachure.


Ce motif est utilisé :

pour identifier la hachure dans les menus déroulants

pour l'affichage de la hachure à l'écran si vous désactivez l'option de vue écran “Apparence de hachure réelle” (Vue > Options affichage écran).

Pour éditer ce motif écran seulement, cliquez avec le curseur en forme de flèche dans la fenêtre de motif et activez et désactivez les pixels.
