Systèmes MEP

Un Système MEP est un jeu mémorisé de stylos, de couleurs et de matériaux utilisés pour afficher des Eléments MEP dans votre projet. Les Systèmes MEP sont des attributs du projet ARCHICAD.

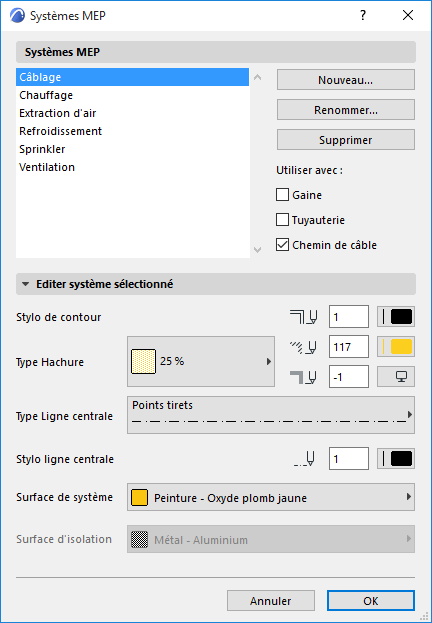

Pour définir ou éditer les Systèmes MEP, choisissez

Dessin > Systèmes MEP

Options > Attributs élément > Systèmes MEP

(ou utilisez le raccourci Systèmes MEP dans la barre d'outils Ingénierie MEP).


Ces contrôles sont les analogues de ceux des autres attributs ARCHICAD (comme les Lignes). Vous pouvez soit créer un nouveau Système MEP, soit renommer un système existant.

Utiliser avec : Cochez la case d'une ou plusieurs catégories d'outil MEP pour lesquelles vous voulez utiliser ce Système MEP:

Gaine

Tuyauterie

Chemin de câble

Le Système MEP (fondé sur la disponibilité “Utiliser avec” que vous définissez ici) peut ensuite être associé à des outils MEP donnés, à des connexions MEP individuelles ou à une opération de Cheminement.

Voir les sections suivantes :

Associer un Système MEP dans le dialogue de paramétrage d'un outil

Associer un Système MEP à chaque connexion d'élément

Définir les réglages dans la palette Cheminement

Associer un Système MEP dans le dialogue de paramétrage d'un outil

Dans le cas d'un élément de bibliothèque compatible MEP qui utilise un seul Système MEP (par ex. Gaine) :

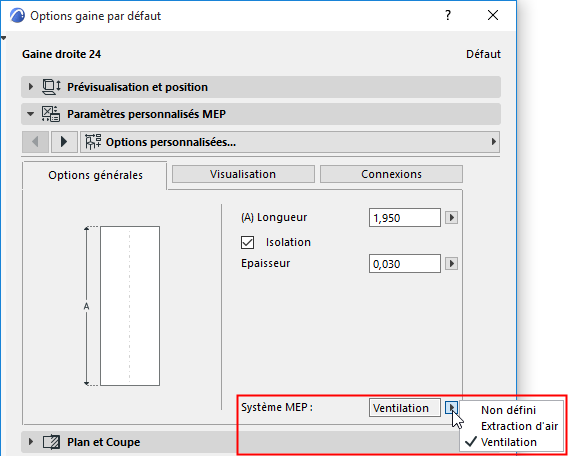

1.Dans le dialogue de paramétrage, allez au volet Paramètres généraux.

2.Utilisez le menu déroulant Système MEP pour associer un Système MEP à la connexion actuellement sélectionnée ou laissez la valeur “Non définie”.


Le menu déroulant Système MEP liste uniquement les Systèmes MEP qui ont été définis comme disponibles pour le type MEP de l'élément actuel : Système de gaine, Tuyauterie ou Chemin de câble.

Associer un Système MEP à chaque connexion d'élément

Certains Eléments MEP possèdent de multiples connexions utilisées à des fins différentes. Par exemple, un objet toilettes avec des tuyaux pour l'eau douce et les eaux usées.

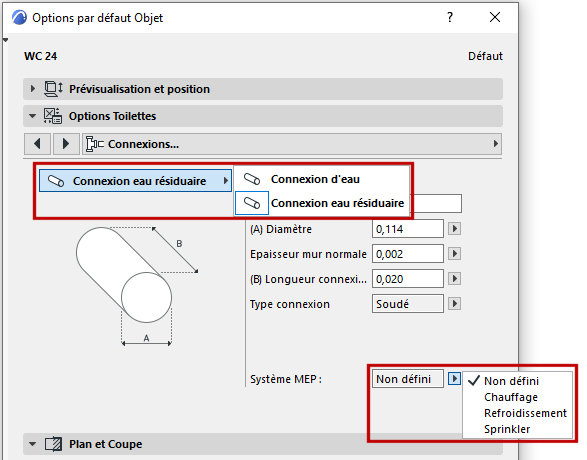

Vous pouvez associer des attributs de Système MEP individuellement à chaque connexion, sur la page d'onglet Connexions de son dialogue de paramétrage :
