Correspondance des Profils complexes (par nom)

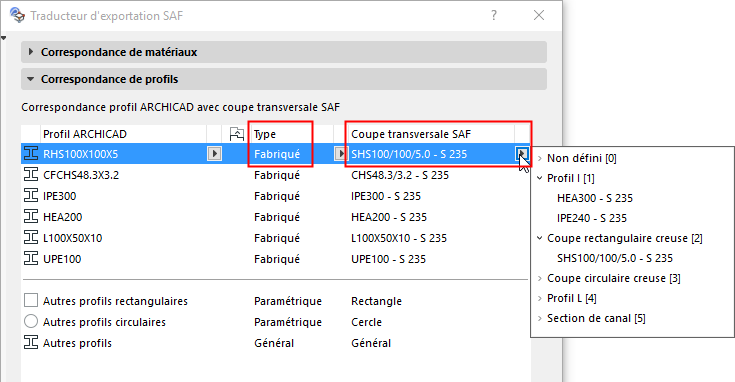

1.Pour chaque Profil ARCHICAD listé, choisissez un Type correspondant et une coupe transversale.


La liste déroulante de Coupes transversales SAF est filtrée par le type choisi (Préfabriqué, Paramétrique ou Composé) et répertoriée selon le Formcode de SAF.

Si vous ne trouvez pas dans la liste déroulant la Coupe transversale SAF dont vous avez besoin, vous pouvez en ajouter d'autres à la liste. Voir Ajouter plusieurs coupes transversales SAF à la liste de correspondance (Exporter vers SAF).

Pour tous les Profils avec une correspondance par nom, la coupe transversale SAF inclut la définition de matériau.

La correspondance des Profils de type “Général” ne se fait pas par leurs noms. Ils seront recréés comme des Coupes transversales SAF selon leur polygone de profil ou leur géométrie. Leur matériau est défini dans le volet Correspondance de matériaux.

2.Pour ajouter un Profil ARCHICAD à la liste, procédez de l'une de ces manières :

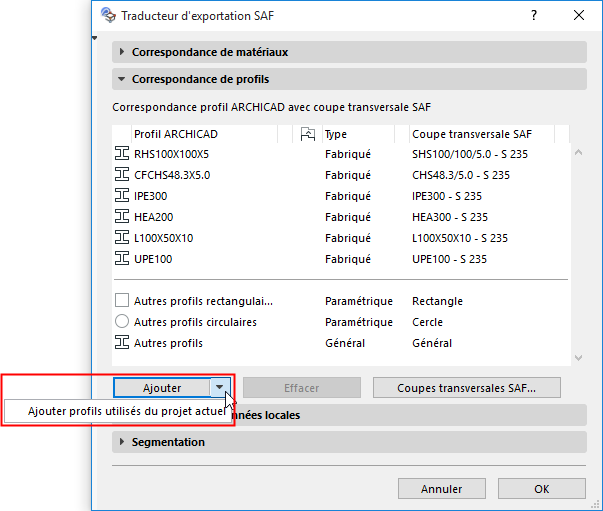

A partir du bouton Ajouter, choisissez Ajouter profils utilisés dans projet actuel


Cliquez sur Ajouter, puis choisissez dans la liste des profils complexes du projet ARCHICAD. (Attributs de Profil disponibles : ceux possédant une âme et utilisés avec des poutres et des poteaux.)
