Réglages divers (Exporter vers SAF)
Accédez aux réglages du Traducteur SAF avec :
Fichier > Interopérabilité > SAF > Traducteurs SAF.

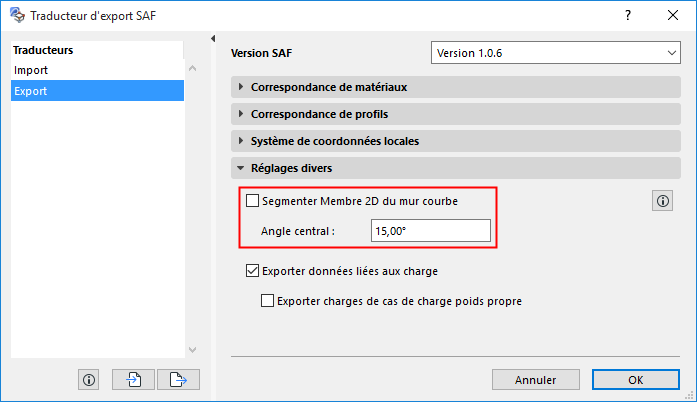

Segmenter Membre 2D du mur courbe (Défaut = INACTIVE)
Ce contrôle affecte l'exportation vers SAF des Membres 2D générés à partir de murs courbes.
La segmentation est désactivée par défaut. Si le logiciel d'analyse structurelle hôte est capable de gérer les Membres 2D courbes générés à partir de murs courbes, laissez la case non cochée.
Quand faut-il activer la Segmentation ?
Cochez la case uniquement si votre logiciel d'analyse structurelle hôte n'est pas capable de gérer les murs courbes. Le Membre 2D courbe sera exporté sous forme de segments multiples.
Dans le champ Angle central : Définissez l'angle maximum des segments obtenus.
–L'angle fermé par les segments obtenus sera une approximation de l'angle central que vous avez défini (sans jamais l'excéder), mais les ajustements suivants entrent également en jeu :
-Si le mur courbe contient des noeuds supplémentaires en plus de ses extrémités (par ex. des noeuds structurels aux points de connexion d'un élément avec le mur), les segments seront créés de manière à ce que leurs extrémités coïncident avec ces noeuds existants.
-En fonction de l'emplacement de ces noeuds, les valeurs réelles de l'Angle central (et des longueurs de segment) peuvent varier.
Remarques importantes :
–Si vous activezSegmenter Membre 2D du mur courbe : le logiciel externe générera des extrémité de segment supplémentaires coïncidant avec les noeuds des Appuis structurels et Liens structurels attachés à ce mur courbe.
–Les arêtes internes nouvellement générées des segments du mur exporté verront leurs relâchements d'arête définis comme Rigides (quelles que soient les valeurs de relâchement des arêtes de mur originales).

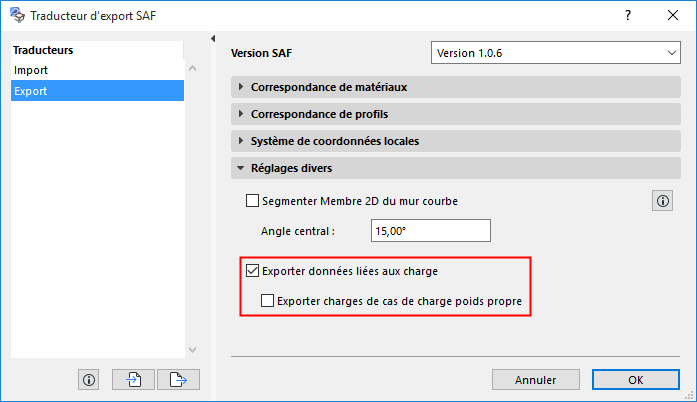

Exporter les données liées aux charges
Actif par défaut :
Désactivez ce contrôle si vous voulez ignorer toutes les données liées aux charges en exportant le Modèle analytique structurel vers SAF.
Par exemple, dans les scénarios suivants d'échange de données bidirectionnel :
•le logiciel structurel utilise des données de charge non reconnues par ARCHICAD
•l'architecte ne souhaite pas incorporer les données de charge du fichier SAF dans le modèle ARCHICAD
Dans ces cas de figure, l'échange bidirectionnel des données peut entraîner la perte des données liées aux charge. Pour éviter cette perte, il est conseillé de désactiver la case à cocher. Les données de charge seront ignorées.
Ignorer charges de poids propre
Inactif par défaut .
La majorité des programmes analytiques ne gèrent pas les charges de type poids propre des logiciels externes.
