Exporter modèle 3D comme géométrie Revit 3D
Cette commande exporte le contenu du modèle 3D d'Archicad vers Revit en générant des objets RVT avec leur géométrie précise (y compris les couleurs véritables) et leurs propriétés, dans un fichier RVT de version 2021.
1.Dans Archicad, ouvrez la fenêtre 3D contenant la vue à exporter. Les Options Vue, y compris l'Affichage partiel des structures, affectent le contenu de l'objet exporté. Les Substitutions graphiques sont ignorées.
2.Utilisez l'une des méthodes suivantes :

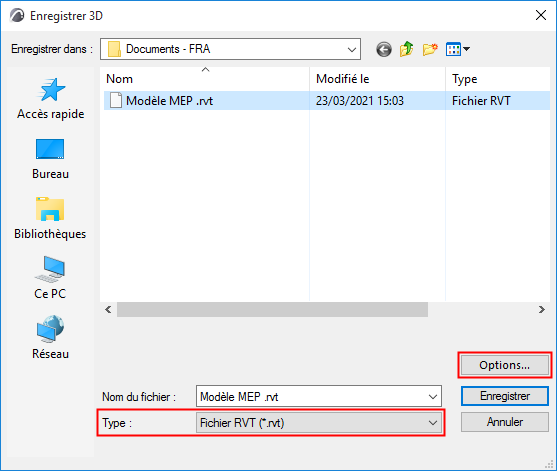

–Choisissez la commande Fichier > Enregistrer sous et sélectionnez le format de fichier RVT :

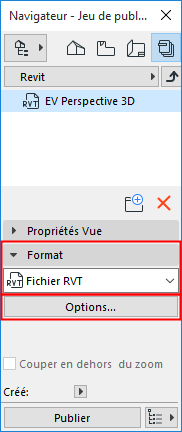

–Ajoutez la Vue 3D à un Jeu de publication et sélectionnez le format fichier Projet Revit.
Enregistrez le fichier sous RVT ou publiez la vue au format RVT

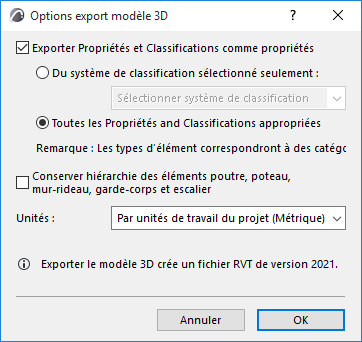

3.Cliquez sur Options pour ouvrir le dialogue Options exportation modèle 3D.
–Exporter Propriétés et Classifications comme propriétés : Cochez ceci pour inclure les données de Classification et Propriétés dans le modèle exporté. Comme Revit ne prend pas en charge les classifications multiples, utilisez les options ci-dessous pour déterminer lesquelles des propriétés (ou des classifications) sont à exporter.
-Du système de classification sélectionné seulement : Choisissez un Système de classification pour exporter ses Propriétés avec les éléments exportés. Les Propriétés des autres Systèmes de classification ne seront pas exportées.
-Toutes les Propriétés et Classifications appropriées : Toutes les propriétés des éléments exportés seront incluses. Tous les Systèmes de classification des éléments exportés seront également inclus, mais ils seront traités comme des propriétés dans Revit.
Remarque : La correspondance aux catégories Revit des éléments exportés est établie selon leur type d'élément Archicad.
–Conserver hiérarchie des éléments poutre, poteau, mur-rideau, garde-corps et escalier : Cochez ceci pour exporter ces types d'élément comme éléments uniques. Décochez la case pour les exporter comme des jeux d'éléments hiérarchiques (par exemple, un Mur-rideau exporté inclura des éléments Ossature et Panneau séparés).
–Unités : Choisissez Par unités de travail du projet pour choisir automatiquement métrique ou anglo-saxon pour les éléments de modèle exportés ou définissez les unités manuellement.
Remarques :
–Les données 2D telles que les Dessins et les Mises en page ne sont pas exportées.
–Les Paramètres des Objets GDL ne sont pas exportés
–Les données de projet et d'étage Archicad ne sont pas exportées.
–La vérification d'interférence (détection des collisions) de Revit peut être appliquée au fichier RVT exporté.
–Les Zones Archicad ne sont exportées qu'avec leur représentation 3D, par conséquent, Revit ne génère pas automatiquement de pièces à partir de celles-ci.
–Les éléments sont exportés comme des éléments nommés Revit DirectShape (interopérabilité). Ils peuvent être utilisés comme éléments de modèle de référence. Par conséquent, un mur Archicad exporté ne sera pas un mur avec sa fonctionnalité native entière mais un élément mur de référence seulement.
–Les géométries exportées sont figées et verrouillées, elles ne peuvent être modifiées.
–Les éléments DirectShape ne contiennent pas de matériaux dans Revit, ils ne possèdent que des couleurs (comprenant la transparence), par conséquent, seules les Surfaces Archicad sont exportées (les Matériaux de construction ne le sont pas).
