Correspondance Propriétés pour exportation IFC

Fichier > Interopérabilité > IFC > Traducteurs IFC

Choisissez un Traducteur pour l'exportation et ouvrez le préréglage Correspondance des propriétés.

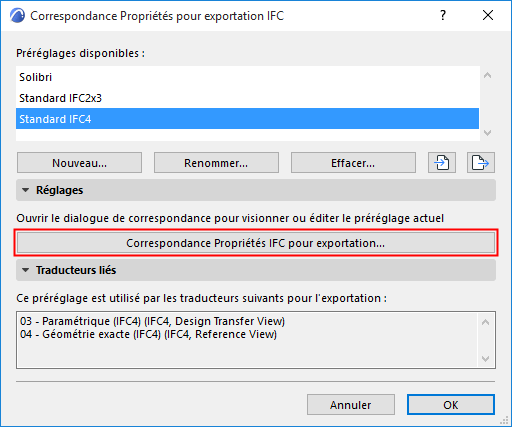

Dans le dialogue de prédéfinition, cliquez sur Correspondance Propriétés IFC pour l'exportation pour accéder aux définitions de correspondance.


Ces correspondances définissent les propriétés IFC associées aux éléments exportés à partir d'ARCHICAD.


Arborescence des Entités IFC

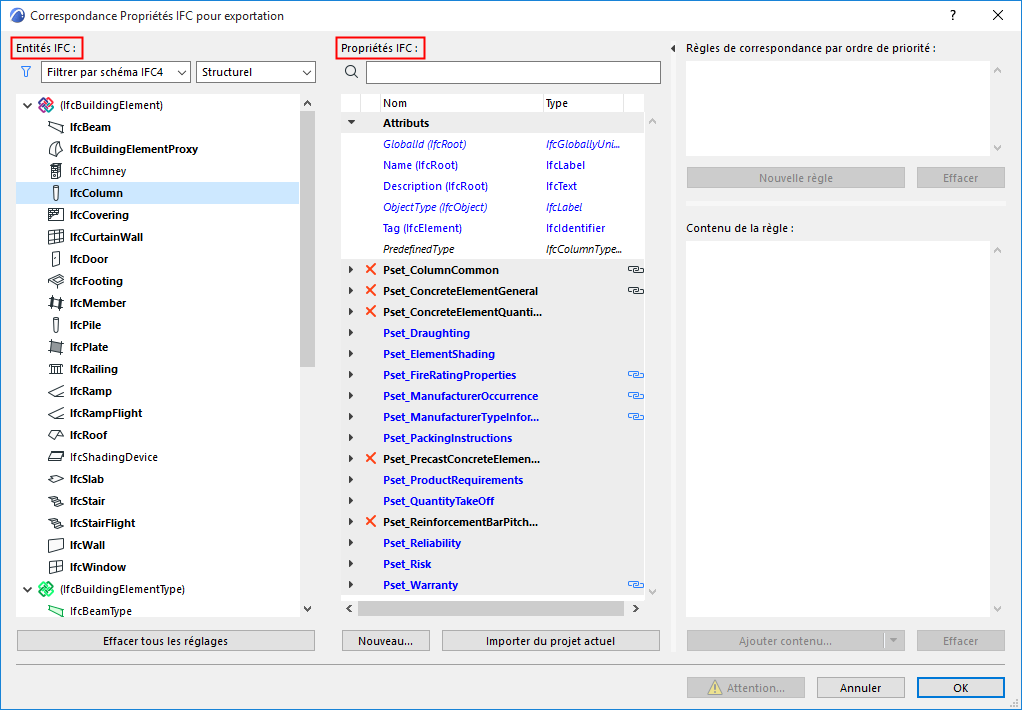

Les Entités IFC sont listées dans l'arborescence à gauche.

Utilisez les menus déroulant pour filtrer l'arborescence, si nécessaire :

Filtrer par schéma (IFC2x3 ou IFC4)

-Remarque : Si cette entité de type parent peut être utilisée pour la  correspondance des propriétés, elle sera affichée même si elle n'appartient pas au schéma du filtre actuel

filtrer par domaine (Structure ou MEP). Par exemple, le domaine Structurel contient les types d'élément de construction (IfcBuildingElement - IfcBeam, IfcColumn, etc.), tandis que le domaine MEP contient les types IfcDistribution.

filtrer par types d'Association IFC, par Objets Type IFC ou types d'Elément spatial IFC (IfcSpatialStructureElements : IfcSite, IfcBuilding, IfcBuildingStorey et IfcSpace).


Filtrer Entités IFC dans l'arborescence

Remarque : Les Entités IFC entre parenthèses sont nécessaires pour le Schéma IFC, mais aucun élément ARCHICAD nest associé à elles directement.

Liste des Propriétés IFC

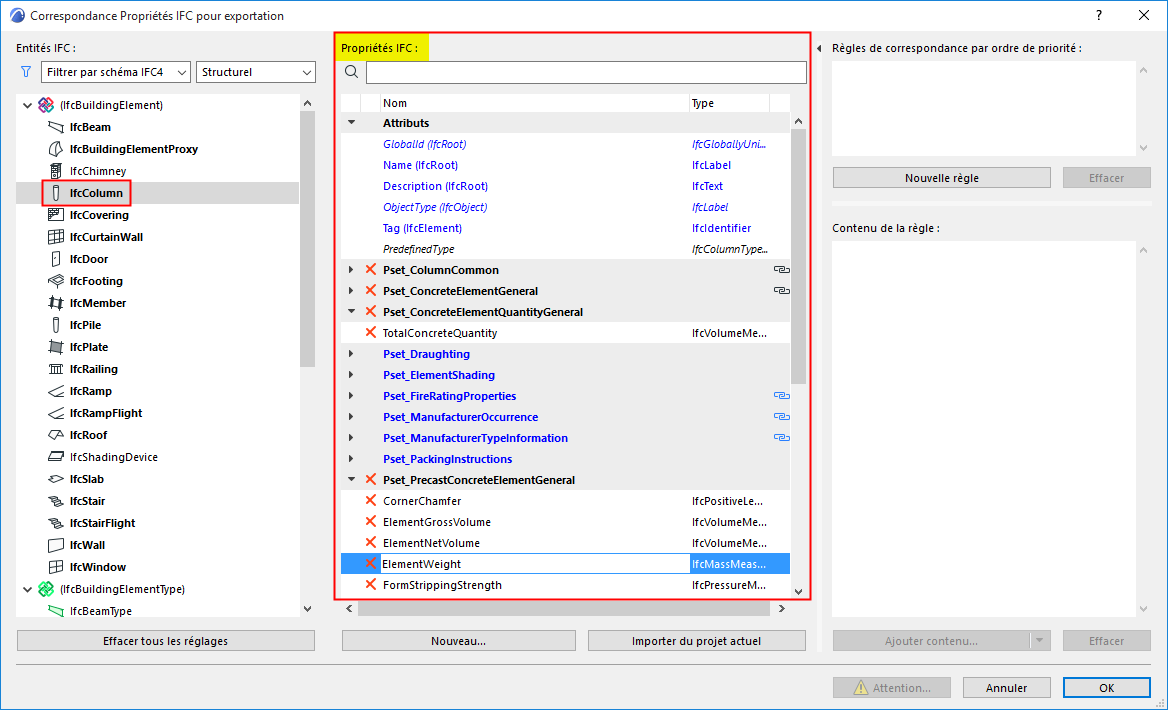

Les Propriétés IFC de chaque entité sélectionnée sont listées dans la colonne Propriétés IFC.


Les données de propriété associées à un élément parent (par exemple IfcElement) sont automatiquement associées à tous ses éléments enfants (par ex. IfcBeam, IfcColumn, IfcSlab, IfcWall, etc.)

EN GRAS : Les Entités IFC auxquelles des données de jeu de propriétés sont associées sont affichées en caractères GRAS.

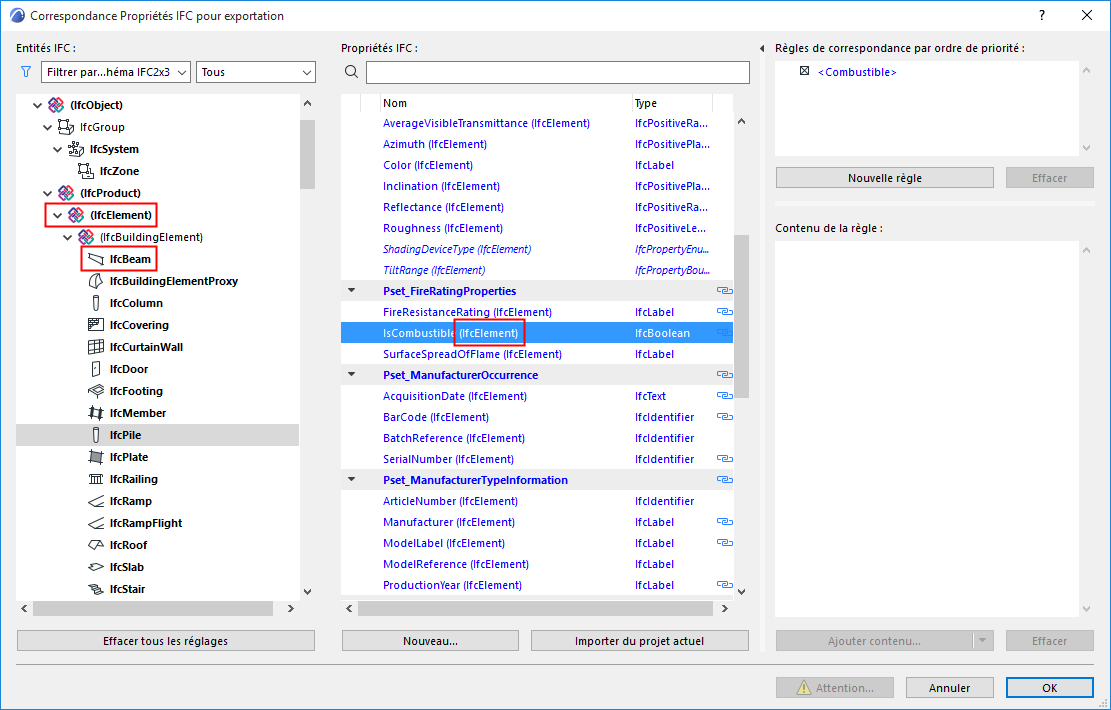

EN BLEU : Les propriétés d'un élément enfant sont affichées en caractères bleus. Le nom du son type parent est inclus entre parenthèses.

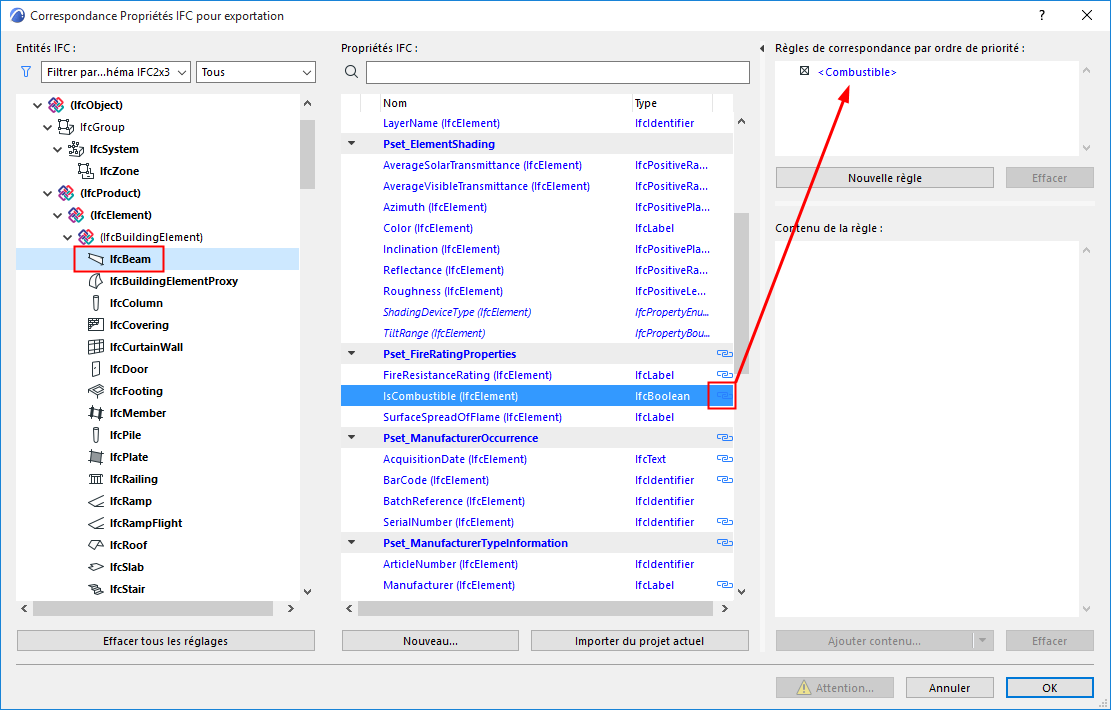

Icône chaîne: Indique que la propriété possède une règle de correspondance. Vous pouvez voir sa règle de correspondance du côté droit du dialogue.

X : Vous pouvez supprimer un article en cliquant sur le X rouge. Les attributs ne peuvent être supprimés.


L'association d'une propriété ne peut être modifiée qu'au niveau du parent. De ce fait, pour créer une propriété commune pour tous les éléments de construction, il n'est pas nécessaire de le faire individuellement pour chaque type d'élément de construction (IfcWall, IfcColumn, IfcSlab, etc.) : vous pouvez la créer en une seule fois à un niveau supérieur (par exemple sous IfcElement).


Les règles de correspondance peuvent être associées à des niveaux différents. Par exemple, vous pouvez appliquer une règle au niveau d'IfcElement qui s'appliquera alors à tous ses éléments enfants (par exemple IfcBeam).

La règle de correspondance d'une propriété peut également être redéfinie au niveau enfant.

Ajouter nouvelle Propriété/Référence de classification

Pour ajouter une nouvelle Propriété IFC ou Référence de classification à l'entité actuellement sélectionnée, procédez de l'une ou des deux de ces manières :

Cliquez sur le bouton Nouveau pour créer une nouvelle Propriété ou Classification.

Cette même fonction est disponible dans le Gestionnaire de projet IFC et dans les dialogues de paramétrage d'élément.

Voir Créer nouvelle propriété IFC personnalisée.

Importer du projet actuel

Cliquez ici pour ajouter tous les Jeux de propriétés et Propriétés IFC personnalisés du projet actuel (définis soit dans le Gestionnaire de projet IFC, soit dans les dialogues de paramétrage d'élément) au préréglage de Correspondance de propriétés.

Remarque : Si une propriété personnalisée associée à un type d'élément IFC (par exemple IfcWall) n'est pas encore disponible dans le projet courant, elle n'est pas affichée dans les dialogues de gestion IFC jusqu'à ce qu'au moins un exemplaire du type soit défini dans le modèle.

Effacer tous les réglages

Supprimez le contenu entier de la Prédéfinition de correspondance actuelle (règles de correspondance, Propriétés et Références de classification).
