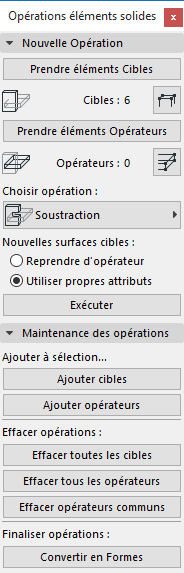

Palette Opérations d'éléments solides

Pour une description détaillée, voir Opérations d'éléments solides.

La commande Dessin > Opérations éléments solides ouvre cette palette flottante.


Volet Nouvelle Opération

Utilisez les contrôles de ce volet pour configurer et exécuter une opération d'éléments solides.

Prendre éléments Cibles : Cliquer pour mémoriser les éléments sélectionnés comme cibles. Ils seront alors mémorisés comme Eléments cibles (même si vous les désélectionnez ensuite), tant que la palette Opérations éléments solides reste ouverte.

Remarque : Si vous sélectionnez les éléments cibles dans la Fenêtre 3D, il se peut qu'ils ne se trouvent pas sur le même Etage. Dans ce cas, une alerte vous avertira de ce fait.

Si vous avez désélectionné les éléments cibles mémorisés, vous pouvez les sélectionner de nouveau en cliquant sur le bouton Sélectionner Cibles mémorisées.


Remarque : Si vous sélectionnez un autre élément et que vous cliquez de nouveau sur le bouton Prendre éléments Cibles, vous remplacerez la sélection actuelle.

Prendre éléments Opérateurs : Cliquer pour mémoriser les éléments sélectionnés comme opérateurs. Il n'est pas nécessaire de sélectionner ces éléments dans la même fenêtre que les cibles ; vous pouvez sélectionner la cible sur un étage et l'opérateur sur un autre.

Si vous avez désélectionné les éléments opérateurs mémorisés, vous pouvez les sélectionner de nouveau en cliquant sur le bouton Sélectionner Opérateurs mémorisées.


Choisir une opération : Cliquez ci-dessous pour choisir un type d'opération entre les éléments cibles et opérateurs.

Les nouvelles surfaces de la Cible vont : Spécifier si les nouvelles surfaces des éléments cibles devront utiliser les attributs de surface de ces éléments ou prendre ceux des éléments opérateurs.

Utiliser les attributs des Opérateurs : Choisissez ce bouton radio pour que les nouvelles surfaces utilisent les attributs de éléments opérateurs.

Utiliser leurs propres attributs : Choisissez ce bouton radio pour que les nouvelles surfaces utilisent les attributs des éléments cibles.

Exécuter : Cliquer ici pour créer un lien d'opération solide entre les éléments opérateurs et cibles mémorisés.

Volet Maintenance des opérations

Maintenance des opérations : Utilisez les contrôles de ce volet pour vérifier, éditer et annuler les opérations sur les solides déjà existantes. Ces contrôles agissent sur les éléments liés par une opération solide terminée et ne sont aucunement liés aux réglages avec le volet Nouvelle opération.

Ajouter à sélection

Si vous avez sélectionné un élément qui fait partie d'une opération d'élément solide, vous pouvez utiliser les deux boutons suivants pour ajouter d'autres éléments à la sélection : ceux qui sont soit les cibles, soit les opérateurs des éléments sélectionnés. Vous pouvez cliquer sur les deux boutons l'un après l'autre ; ceci sélectionnera toutes les cibles et tous les opérateurs de l'opération d'éléments solides liée.

Cibles des éléments sélectionnés : Cliquez sur ce bouton pour ajouter à la sélection actuelles les éléments cibles de l'élément sélectionné.

... Opérateurs des éléments sélectionnés : Cliquez sur ce bouton pour ajouter à la sélection actuelle les opérateurs de l'élément sélectionné.

Annuler opérations des éléments sélectionnés

Toutes les cibles : Cliquer sur ce bouton pour annuler tous les liens qui peuvent exister entre les opérateurs sélectionnés et leurs cibles.

Tous les opérateurs : Cliquer sur ce bouton pour annuler tous les liens qui peuvent exister entre les cibles sélectionnées et leurs opérateurs.

Tous les autres éléments sélectionnés : Il se peut que la sélection actuelle contienne des éléments liés par une opération solide. Cliquer sur ce bouton pour annuler tous ces liens.
