Contrôles de la Palette de Prévisualisation Navigateur 3D
La palette de Prévisualisation Navigateur 3D n’est visible que si vous travaillez dans la Fenêtre 3D.
Voir aussi Prévisualisation Navigateur (3D).
Les options sont différentes pour les perspectives et les projections parallèles (axonométries).
Si vous vous trouvez dans une vue perspective :

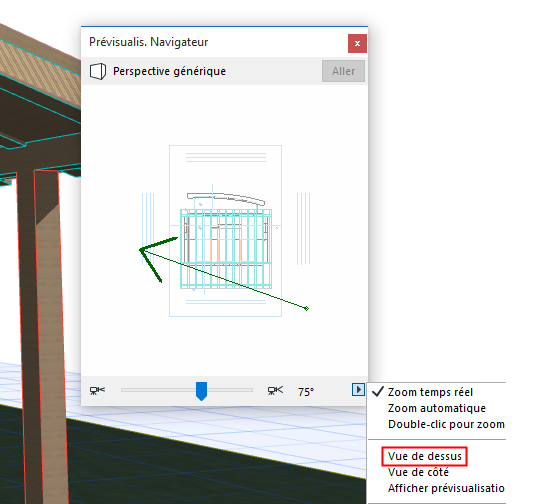

Choisir Vue de dessus dans le menu déroulant à l'angle inférieur droit de la palette vous permet de manipuler directement une caméra perspective : déplacez-la, puis figez le point visé ou le point de vue.

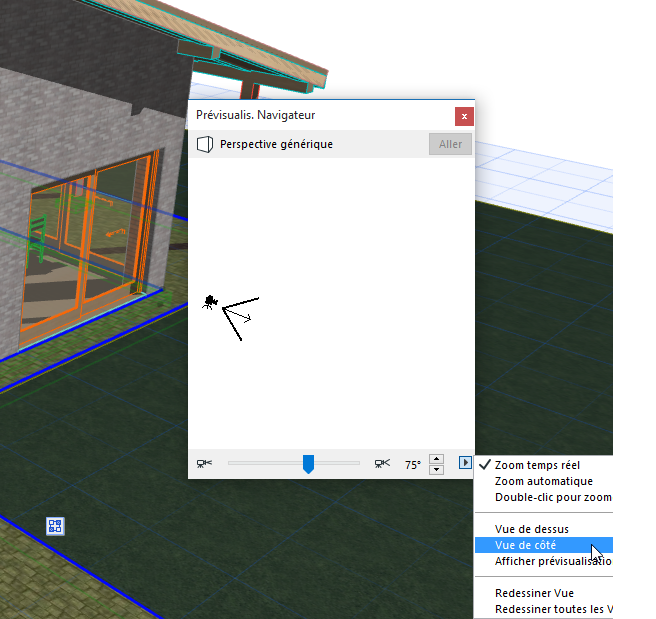

Choisir Vue de côté dans le menu déroulant à l'angle inférieur droit affiche uniquement la caméra perspective et les marques d'altitude d'étage. Cliquez sur la caméra et maintenez le bouton de la souris enfoncé sur la flèche haut ou bas pour ajuster la position verticale de la caméra. (Les marques d'étage commenceront à se déplacer dans la direction inverse, simulant ainsi le mouvement de la caméra sur le modèle.). Une marque apparaîtra dans l'angle supérieur ou inférieur droit du champ d'aperçu pour indiquer que la position de la caméra a atteint le sommet ou la base du modèle.
La double flèche au bas de la fenêtre vous permet d'ajuster en un seul clic la position de la caméra étage par étage (vers le haut ou vers le bas).
Cliquez et faites glisser la flèche de la caméra pour ajuster l'inclinaison de la caméra.
Utilisez la flèche coulissant au bas de la fenêtre pour ajuster le cône de vision de la caméra.

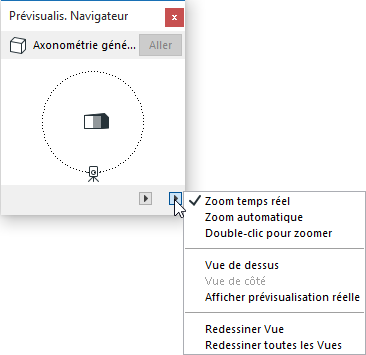

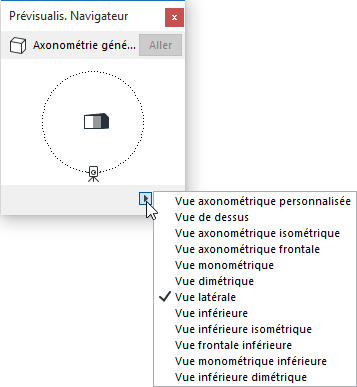

Pour les vues axonométriques, seule la petite maison représentant le modèle est affichée quand vous choisissez la vue de dessus. Les contrôles ressemblent à ceux du dialogue Options Projections parallèles.
Pour une description détaillée, voir Points de vue.
Choisir Afficher prévisualisation réelle affiche le contenu actuel de la Fenêtre 3D. Dans ce cas, tous les contrôles de zoom sont désactivés. Pour rafraîchir la prévisualisation de la vue 3D actuelle, faites un double clic dessus ou choisissez Redessiner Vue. Redessiner toutes les Vues redessinera l'image de prévisualisation Navigateur 3D de toutes les vues 3D.
