Dialogue Fusionner espace modèle DXF-DWG

Pour la description du processus de fusionnement, voir Fusionner DXF-DWG.

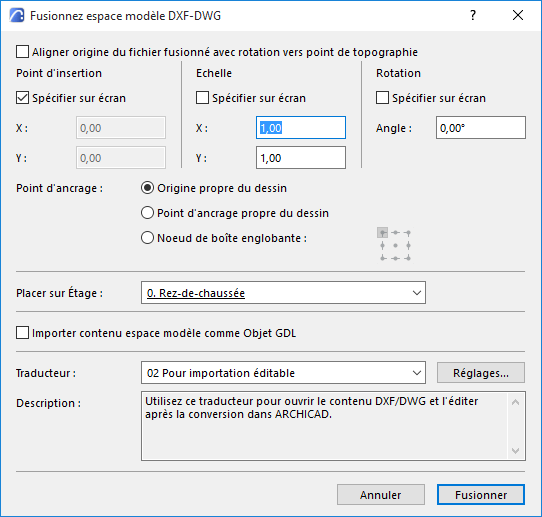

Utilisez ces contrôles pour définir où et comment vous voulez placer le fichier DXF-DWG sur le plan ARCHICAD.


Aligner origine du fichier fusionné avec rotation vers point de topographie : cochez ceci pour insérer le modèle fusionné à la position et avec la rotation du Point de topographie ARCHICAD.

Les contrôles suivants vous permettent de définir l'insertion, l'échelle et la rotation du dessin placé.

Point d'insertion : (non disponible si vous avez coché Aligner à Point de topographie)

Saisissez les coordonnées X/Y pour l'angle inférieur gauche de la boîte englobante ou l'origine du dessin. Vous pouvez également cocher Spécifier sur écran pour définir le point d'insertion en cliquant sur le Plan.

Echelle :

Spécifiez un facteur d'échelle dans les directions X/ Y. Une valeur négative produit une symétrie du dessin.

Vous pouvez également cocher Spécifier sur écran pour définir l'échelle à l'écran.

Rotation : (non disponible si vous avez coché Aligner à Point de topographie)

Définissez l'angle de rotation pour le dessin placé autour de son point d'insertion. Vous pouvez également cocher Spécifier sur écran pour faire subir une rotation manuelle à l'écran.

Point d'ancrage : Définir le point de la boîte englobante utilisé pour placer le dessin.

Origine propre du dessin : l'origine globale (coordonnées 0;0) du dessin attaché sera placé aux coordonnées que vous spécifiez soit à l'écran, soit dans ce dialogue.

Point d'ancrage propre du dessin : le point d'ancrage propre du dessin (s'il en a un) sera placé aux coordonnées spécifiées.

Noeud de boîte englobante : Choissiez l'un des neuf points de la boîte englobante. Le dessin sera placé en utilisant ce point.

Placer sur Etage : Utilisez cette liste déroulante pour choisir l'étage sur lequel vous souhaitez placer le dessin.

Importer contenu espace modèle comme Objet GDL : Cochez cette case pour importer le modèle comme un seul Objet GDL.

Traducteur : Choisissez un Traducteur DXF/DWG pour convertir le dessin AutoCAD attaché (le traducteur par défaut “Pour importation éditable” convient dans la majorité des cas). Cliquez sur Réglages pour ouvrir et si nécessaire modifier les Réglages de traducteur.
