Volet Texture de Surface (moteur basique)

(Options > Attributs élément > Surfaces)


Choisir et éditer une Texture

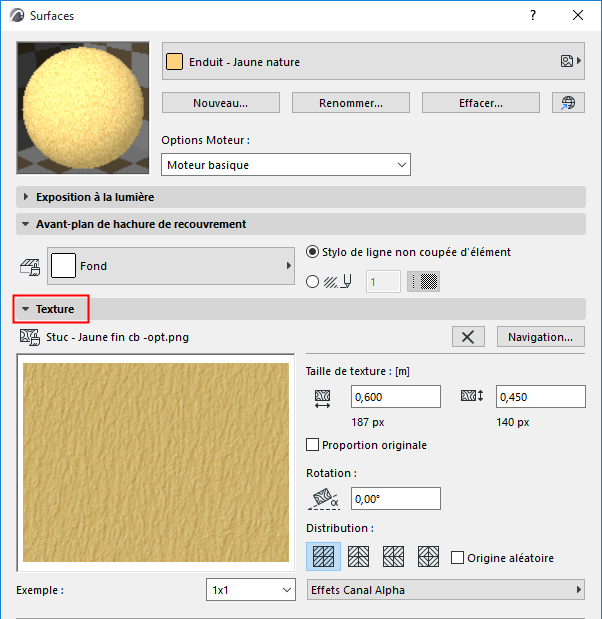

Sur le volet Texture, vous pouvez lier une Texture à une surface standard ou personnalisée.

Si une Texture a déjà été liée à la Surface sélectionnée, le nom du fichier de texture et l'image de prévisualisation s'affichent avec la taille de l'image en pixels.

Pour associer une texture à une surface :

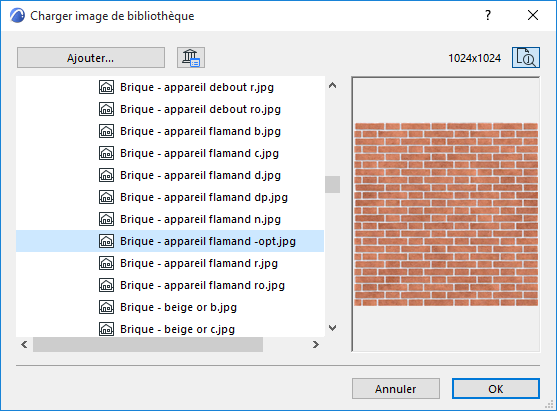

1.Cliquez sur le bouton Navigation pour ouvrir le dialogue Charger image de bibliothèque et rechercher la texture nécessaire.

2.Cliquez sur OK pour associer la texture.


Voir aussi Conventions pour les noms de texture.

Commentaires :

Seuls sont disponibles à la sélection les fichiers qui se trouvent dans les bibliothèques du projet.

Si vous enregistrez votre projet comme une archive, toutes les textures associées peuvent être enregistrées en cochant la case Inclure textures liées (voir Projets archive).

Si une texture associée manque dans la bibliothèque active, son nom apparaîtra dans la liste des Eléments manquants.

Cliquez sur Supprimer texture pour délier la texture de la surface.

Définir affichage de texture

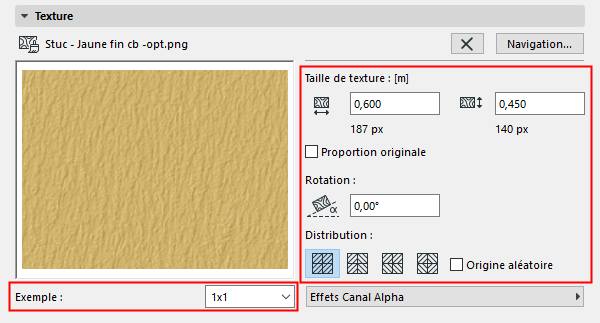

Définissez la taille verticale et horizontale de la texture qui sera appliquée aux surfaces 3D.


Cochez la case Conserver proportion originale  pour conserver les proportions du fichier texture original pour tous les éléments.

Définissez l'angle de rotation auquel la texture sera appliqué aux éléments.

Utilisez l'un des quatre boutons radio Distribution pour définir la séquence de la texture.

Remarque : Pour un résultat satisfaisant, il vous faut des textures préparées pour une connexion sans faille. Ces images peuvent être placées dans une matrice sans qu'une ligne apparaisse aux bords qui se touchent.

Activer la case Origine aléatoire choisira un point d'origine aléatoire pour démarrer l'application de la texture. Cette option est utile si vous avez des éléments identiques qui doivent être différenciés.

Utilisez la liste déroulante Exemple pour ajuster le nombre d'unités de texture affichées dans la zone de prévisualisation - ceci vous aidera à mieux vous rendre compte de ce que la texture donnera dans les vues.

Effets Canal Alpha

Utilisez ce contrôle déroulant du volet Texture pour les effets de Canal Alpha.


Dans les images en couleurs 32 bits, le canal alpha est un canal supplémentaire en addition des composants RVB, pouvant être édité par des logiciels de dessin comme Adobe Photoshop. ARCHICAD vous permet de mettre à profit les informations placées dans le canal alpha de diverses manières :

pour masquer des éléments dans le Rendu photoréaliste

pour obtenir un effet de transparence ou de relief

pour modeler certaines propriétés de surfaces de la texture

Charge surfacique

Si la valeur alpha est 'blanc', vous obtenez la surface de la texture, si elle est 'noir", c'est la couleur originale de la surface qui est appliquée au pixel donné de la surface donnée. Si la valeur est un gris, les deux couleurs sont mélangées et c'est le résultat qui apparaît dans le Rendu photoréaliste.

Ambiant

Les valeurs sont les mêmes que ci-dessus, mais pour la couleur ambiante au lieu de la couleur de la surface.

Spéculaire

Définit dans quelle mesure l'effet spéculaire est appliqué. Si la valeur alpha est 'blanc', l'effet spéculaire s'applique entièrement au pixel donné. Si la valeur alpha est 'noir', l'effet spéculaire ne joue pas du tout au pixel donné. Là aussi, les valeurs intermédiaires sont permises.

Diffusion

Contrôle l'effet de la lumière diffuse de la même manière que pour la lumière spéculaire.

Relief

Contrôle la normale de la surface au pixel donné, permettant un effet convexe. Blanc représente les protubérances, tandis que Noir représente les trous.

Transparence

Si la valeur est 'blanc', la couleur de la texture est visible ; si elle est 'noir", la texture sera entièrement transparente au pixel donné. Les valeurs intermédiaires sont permises.
