Options Document 3D

Le dialogue Options Document 3D peut être ouvert avec :

le menu contextuel de n'importe quel article Document 3D listé dans le Navigateur

le bouton Options dans la partie inférieure du Plan du projet du Navigateur, si un Document 3D est sélectionné

le menu contextuel d'une fenêtre de Document 3D

le menu Documentation > Outils de documentation

Pour d'autres informations sur ce sujet, voir Document 3D.

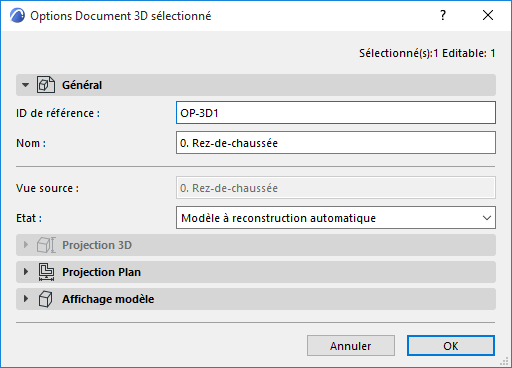

Volet Général Document 3D

3DDSettingsDefault.png   3DDSettings.png

ID de référence : Un identifiant est associé par défaut ; vous pouvez le modifier en saisissant une autre valeur dans le champ.

Nom : Apparaît dans la palette Navigateur et dans la barre de titre de la fenêtre Document 3D.

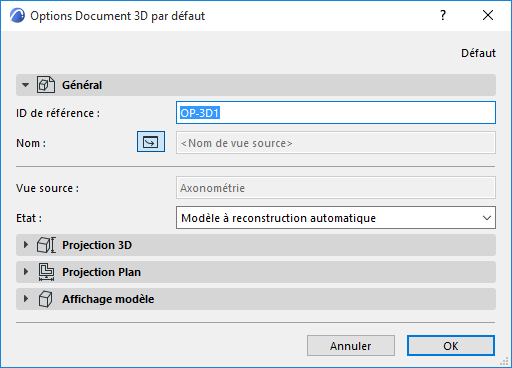

Dans le dialogue Options Document 3D par défaut, vous pouvez activer l'icône Nom de vue source : ceci associera automatiquement la vue source comme nom du Document 3D nouvellement créé.

Remarque : Cette action ne définira le nom de la vue source qu'au moment de sa création, les changements de nom d'étage ne seront pas automatiquement repris. Par la suite, vous pouvez le remplacer par n'importe quel texte personnalisé.

Etat : Définissez le lien entre le Document 3D et le modèle.

Modèle à reconstruction automatique : Reconsruit le Document 3D automatiquement chaque fois qu'il est ouvert ou apporté au premier plan de l'écran si le modèle a été modifié.

Modèle à reconstruction manuelle : Le Document 3D n'est reconstruit à partir du modèle qu'en choisissant la commande Vue > Rafraîchir > Reconstruire du modèle. (La même commande est disponible à partir du menu contextuel de la fenêtre Document 3D et du menu contextuel de l'article de Plan de projet.)

Remarque : Il n'existe pas de document 3D de type Dessin.

Volet Projection 3D de Document 3D

Ce volet n'est disponible que pour les Documents 3D sélectionnés non fondés sur la Fenêtre 3D.

Ce volet fournit des informations sur :

la Fenêtre 3D source du Document 3D sélectionné (délimitée ou non par une sélection explicite ou par zone de sélection) et

la Fenêtre 3D actuelle (délimitée ou non par une sélection explicite ou par zone de sélection)


Les trois contrôles suivants vous permettent de redéfinir le document 3D sélectionné :

Voir Redéfinir le document 3D.

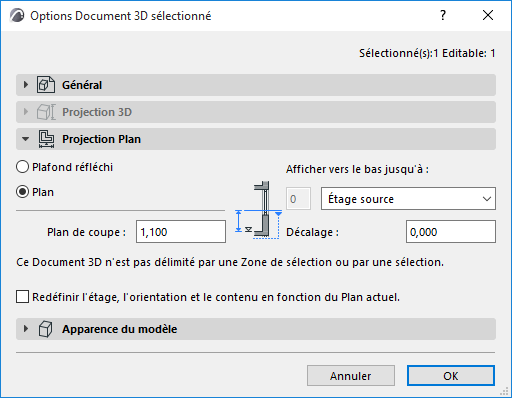

Volet Projection plan de Document 3D

Ce volet contient des options pour les Documents 3D fondés sur une projection de plan.


Vue source : Affiche le nom de la vue plan source de ce Document 3D.

Direction : Choisissez une option pour définir la direction dans laquelle la vue doit être projetée à partir du plan de coupe :

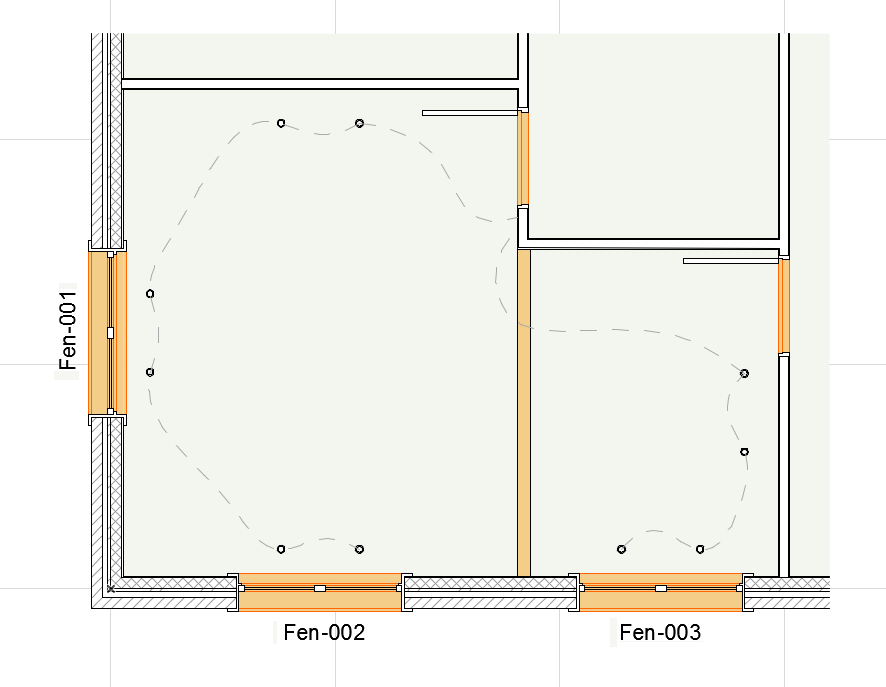

Plafond réfléchi : Direction “Vers le haut” à partir du Plan de coupe. Affichera une image reflétée de la partie supérieure du modèle.

Définissez l'étendue de la projection : par exemple afficher vers le haut jusqu'à l'étage supérieur.

Vous pouvez éventuellement définir un décalage positif ou négatif à partir de la limite d'étage de la projection.

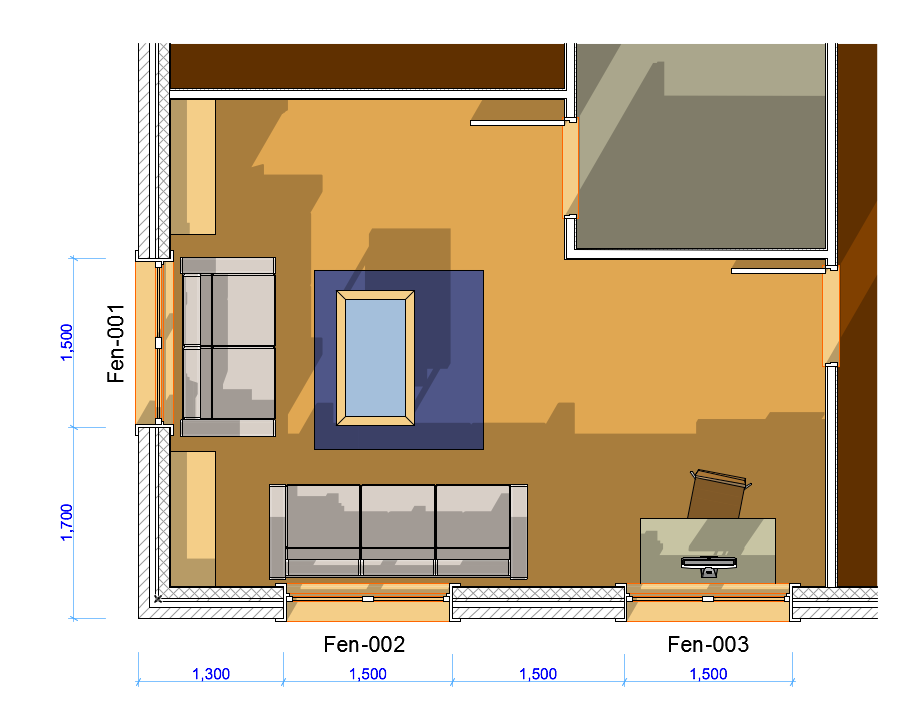

Plan : Projection “Vers le bas” à partir du plan de coupe (vers le sol ) : par exemple afficher vers le bas jusqu'au premier étage en-dessous.

Vous pouvez éventuellement définir un décalage positif (vers le haut) ou négatif (vers le bas) à partir de la limite d'étage de la projection.


Hauteur de plan de coupe : Définissez la hauteur du plan de coupe à partir de laquelle vous créez la projection plan. La Hauteur de plan de coupe est mesurée à partir de l'étage Plan qui sert de source au Document 3D.

Information de sélection/zone de sélection : Le dialogue fournit des informations sur la source Plan du Document 3D Plan. Il indique si une sélection ou nue zone de sélection existait sur le Plan au moment de la génération du Document 3D : ceci délimite le contenu du Document 3D obtenu.

Remarque : La fenêtre Plan source n'est pas forcément la même que la fenêtre Plan actuellement ouverte.

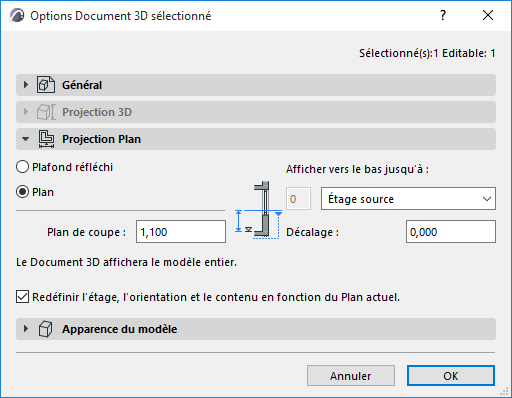

Si vous avez cochez la case Redéfinir en-dessous, le dialogue vous informera si le Document obtenu redéfini sera coupé ou affichera le modèle entier.


Volet apparence modèle de Document 3D

Voir Apparence du modèle (vues de type Coupe).

Important : Ces réglages sont appliqués au document 3D et sont indépendants de la fenêtre source.

Arêtes masquées

Cochez cette option pour afficher les arêtes des éléments qui sont normalement masquées dans cette vue.

Définissez le type et le stylo des lignes pour les arêtes masquées.

Afficher sur Plan de coupe : Contrôle la visibilité des lignes masquées qui coïncideront avec le plan de coupe ou l'affichage des limites d'étendue.

Contours d'élément aux bordures du Document 3D (pour Documents 3D fondés sur le plan)

Cochez ceci pour ajouter une ligne de contour à l'endroit où les éléments sont coupés par la bordure du Document 3D.

Vous pouvez éventuellement remplacer le type et la couleur de la ligne.
