Importer Vues d'un Projet ARCHICAD

Pour la description générale, voir Accédez à des vues/mises en pages d'un projet ARCHICAD externe.

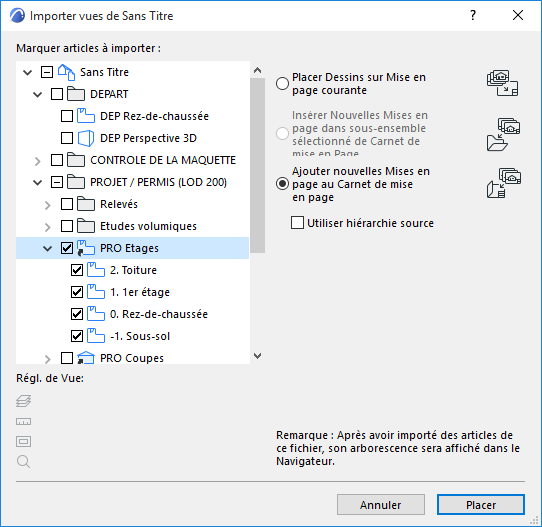

Ce dialogue apparaît si vous placez un dessin dans votre projet de l'une de cette manière:

Vous avez choisi Fichier > Contenu externe > Placer dessin externe de fichier et sélectionné un type de fichier Projet ARCHICAD :


Marquer articles à importer : Cette liste affiche dans une arborescence toutes les vues du projet choisi. Activez la case à cocher de chaque article que vous souhaitez importer dans le projet actif. (Les Options de vue d'une vue individuelle sélectionnée sont affichées au bas du dialogue.)

Si la fenêtre de mise en page est ouverte, vous placez un dessin dans une fenêtre de mise en page ouverte et ne pouvez choisir qu'une seule vue.

Cocher une case devant le nom d'un dossier sélectionnera toutes les Vues qu'il contient.

Choisissez un bouton radio à droite pour définir l'emplacement des dessins importés.

Placer Dessin sur Mise en page courante : Chaque vue sélectionnée sera placée comme dessin sur la Mise en page active.

Insérer Nouvelle Mise en page dans le Sous-ensemble courant de Carnet de Mise en Page : Chaque vue sera placée sur une nouvelle mise en page dans le sous-ensemble actuel (à condition qu'un Sous-ensemble ait été sélectionné dans le Navigateur avant de choisir la commande Placer dessin externe)

Remarque : Cette option est inactive si aucun sous-ensemble n'a été sélectionné dans le Navigateur ou plusieurs structures d'arborescence de Navigateur sont ouvertes avec plusieurs sous-ensembles sélectionnés.

Ajouter nouvelle Mises en page au Carnet de Mise en page : Chaque vue sera placée comme dessin sur une nouvelle mise en page ajoutée au Carnet de mise en page

Remarque : Après avoir importé des articles à partir de ce fichier, son arborescence restera affiché dans le Navigateur, ce qui vous permettra de glisser-déposer facilement d'autres articles de ce fichier.

Utiliser hiérarchie source : Cochez cette case pour conserver la hiérarchie du dossier source : le projet actuel recréera la même structure de dossiers dans la palette Navigateur.
