Stylos et couleurs (Configuration de traduction DXF-DWG)
Ce sont des options dans le dialogue Configuration de Traducteur DXF-DWG.
Voir Configuration de traduction DXF-DWG.
Les Couleurs de stylo d'ARCHICAD peuvent être configurées, tandis que l'association des numéros de stylo AutoCAD aux couleurs ne peut être modifiée.
Vous pouvez convertir les stylos ARCHICAD en couleurs AutoCAD en recherchant la meilleure correspondance ou en définissant un dictionnaire de conversion.

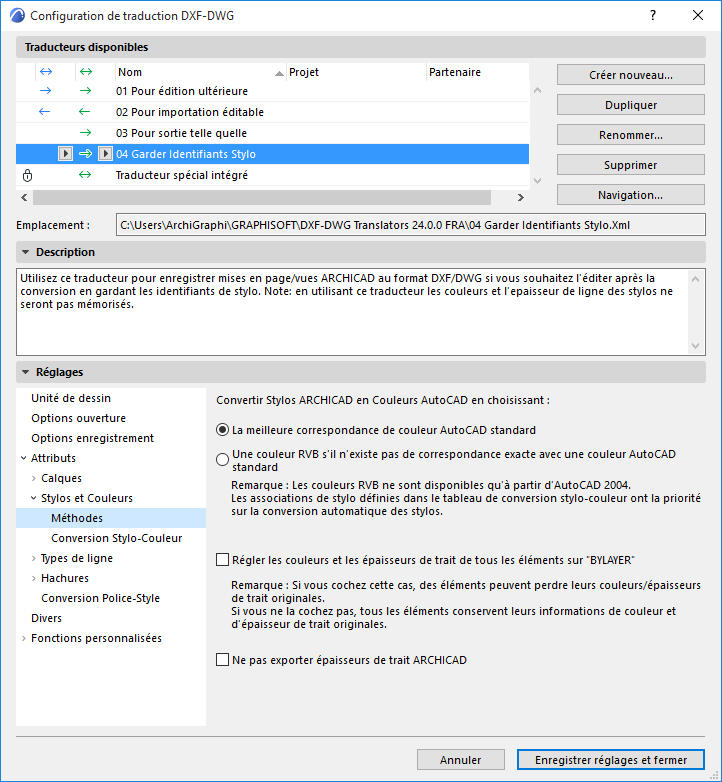

Pour la conversion par numéro de stylo, utilisez le traducteur par défaut nommé Garder identifiants de stylo. (Choisissez cette option dans la liste déroulante de traducteur en haut du dialogue Configuration de traducteur DXF-DWG.)
•Si le stylo de hachure de fond d'ARCHICAD est celui du fond de la fenêtre (-1), il sera converti en une unité Wipeout dans AutoCAD.
•La couleur de fond d'un objet patch est associée à la couleur de stylo de fond de la fenêtre (-1) : par conséquent, le patch sera correctement affiché en cas de changement de couleur de fond. En convertissant un patch dans AutoCAD, son fond sera converti en une entité Wipeout sans cadre et sera correctement affiché.
Remarque : Si vous utilisez une version d'AutoCAD antérieure à AutoCAD 2004, Wipeout est disponible parmi les “Express Tools.” Wipeout est intégré dans AutoCAD 2004.
Ouverte
•Ouvert : Quand vous ouvrez un fichier DXF/DWG, le tableau de stylos ARCHICAD est réglé sur les couleurs AutoCAD. Les numéros de stylos seront les mêmes que les numéros d'index de couleur AutoCAD dans le fichier DXF/DWG.
Autres importations : Pour toute autre opération d'importation de DXF/DWG durant laquelle les stylos ne doivent pas être modifiés (Fusionner, Attacher XREF, Ouvrir Objet, etc.), chaque couleur AutoCAD correspondra au stylo ARCHICAD dont les composants couleur RVB sont les plus proches.
Remarque : Tous les stylos AutoCAD au numéro d'index égal ou supérieur à 256 sont convertis au stylo 255 dans ARCHICAD.
Enregistrer
Les deux options suivantes sont disponibles en enregistrant vers AutoCAD 2004 ou ultérieur.
•La meilleure correspondance de couleur AutoCAD standard : Dans les opérations d'enregistrement, chaque stylo ARCHICAD correspondra à la couleur AutoCAD ayant les composants de couleur RVB les plus proches.
Remarque : Si vous faites un aller-retour entre les deux programmes, vous n'obtiendrez pas nécessairement en fin de compte les couleurs originales. Par exemple, si le stylo ARCHICAD numéro 25 trouve qu'il correspond le mieux à la couleur AutoCAD 236, il se peut que la couleur AutoCAD numéro 236 trouve qu'elle correspond le mieux au stylo ARCHICAD numéro 32 et non 25. Les couleurs pastel de hachure de Zone grisées deviennent toujours des gris clairs purs.
•Couleur RVB : Si aucune correspondance n'existe, la valeur RVB de cette couleur de stylo ARCHICAD sera enregistrée et associée à un numéro d'index égal ou supérieur à 256 dans le dessin AutoCAD.
Régler les couleurs et épaisseurs de trait de tous les éléments sur BYLAYER
•Pour Enregistrer : Cochez ceci pour remplacer les préférences de conversion Stylo-Couleur définies plus haut.
•Chaque entité enregistrée sera associée à la couleur BYLAYER. Lorsque l'utilisateur AutoCAD modifie la couleur associée à un calque, tout ce qui se trouve sur ce calque changera de couleur en conséquence.
Ne pas exporter épaisseurs de trait ARCHICAD
•Pour Enregistrer : Avec cette option, les épaisseurs de trait des couleurs ARCHICAD ne seront pas exportées vers le dessin AutoCAD obtenu.

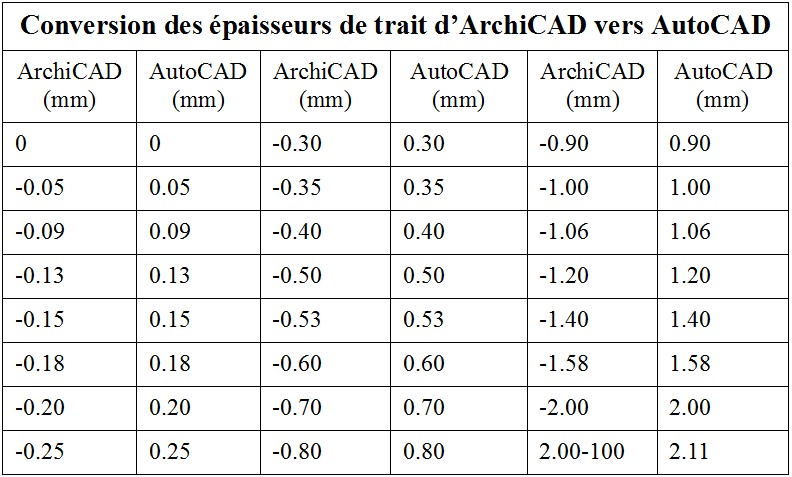

Le tableau suivant montre comment les épaisseurs de trait d'ARCHICAD seront converties en épaisseurs de trait AutoCAD si cette case n'est pas cochée et que les épaisseurs de trait soient exportées.
Cochez cette case pour activer les réglages de conversion entre Stylo ARCHICAD et Couleurs AutoCAD .
Ces réglages sont prioritaires par rapport aux méthodes de conversion automatiques définies sur la page Méthodes.
