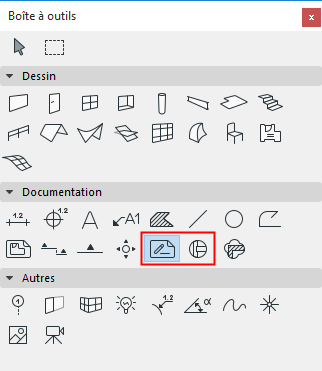

Options de l'outil Feuille de travail et Détail

Les réglages suivants fonctionnent essentiellement de la même manière pour les outils Feuille de travail et Détail.

Pour une description des réglages génériques communs à tous les outils de la Boîte à outils, voir Travailler dans les dialogues Options Outil.

Pour d'autres informations sur ces vues, voir :

Feuilles de travail

Détails


Volet Général

ID de référence : Ce champ éditable contient l'identifiant du point de vue du Détail généré. l'identifiant sert à identifier le Détail dans la fenêtre du projet et dans le Navigateur.

Nom : Entrez ici un nom pour le dessin de Détail, si vous le souhaitez. Ce nom apparaît dans la palette Navigateur et dans la barre de titre de la fenêtre de Détail.

Remarque : Si vous avez placé une marque liée ou indépendante qui ne génère pas de point de vue, les champs Identifiant et Nom seront gris.

Utilisez les menus déroulants suivants pour soit placer une nouvelle marque de Détail (Options par défaut de Détail ), soit redéfinir la marque de Détail sélectionnée:

Pour placer une nouvelle marque de Feuille de travail ou de Détail (Options par défaut)

Si vous choisissez Créer nouveau point de vue :

sélectionnez un des articles dont la marque devra afficher les informations :

Point de vue

soit

le premier dessin placé à partir du point de vue

Si vous choisissez Placer marque liée :

sélectionnez un des articles dont la marque devra afficher les informations :

un point de vue sélectionné

un dessin sélectionné

le premier dessin placé du point de vue sélectionné

le premier dessin placé de la vue sélectionnée

Si vous choisissez Placer marque non liée :

la marque ne contiendra aucune information liée ; vous pouvez définir un texte personnalisé sur le volet Marque en-dessous.

Référence à : affiche le chemin (emplacement dans la hiérarchie du Navigateur) de l'article de référence choisi.

Copier éléments de construction seulement : Si cette case est cochée, seuls les lignes et hachures 2D et les éléments de construction de la vue modèle seront décomposés et copiés au point de vue Détail (sans les cotations et les annotations).

Pour savoir ce qui arrive aux éléments d'annotation coupés par la bordure de la détail, voir Annotations, Cotations et Marques coupées par la bordure.

Pour redéfinir une Marque placée :

Si nécessaire, utilisez les menus déroulants pour modifier l'état de la Marque sélectionnée (les possibilités sont Marque Source, Marque liée et Marque non liée).

Pour redéfinir les informations de la marque : Choisissez parmi les options des menus déroulants ou cliquez sur le bouton Navigation pour sélectionner le point de vue/vue/dessin dont vous souhaitez afficher les informations dans la marque. Les choix disponibles dépendent de l'état de la marque (Marque source, Marque liée ou Marque non liée).

Pour les marques non liées, saisissez un texte personnalisé sur le volet Marque en-dessous.

Volet Marque

Sélectionner type de marque : Choisissez une marque paramétrique dans la liste déroulante.

Le symbole 2D de la marque choisie apparaît dans la fenêtre d'aperçu.

Définir la taille et la couleur de stylo de la marque

Stylo Marque uniforme : Cochez cette case pour utiliser cette couleur de stylo pour toutes les parties du symbole de marque, sans tenir compte des couleurs personnalisées définies autre part pour cette marque.

Angle Marque : Utilisez ces contrôles pour définir l'angle souhaité de la marque. Définissez l'angle relativement à l'écran ou au modèle.

Entrez un angle de rotation pour la marque.

Utilisez les deux icônes pour définir la manière dont cette valeur d'angle doit être interprétée lors du positionnement de l'élément :

Angle fixe à écran

Angle fixe à modèle : La Marque suivra la rotation de la vue.
