Options de l'outil Figure

Pour une description des réglages génériques communs à tous les outils de la Boîte à outils, voir Travailler dans les dialogues Options Outil.

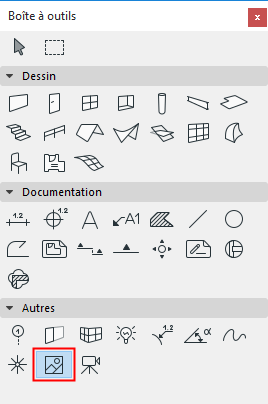

L'outil Figure est un outil dédié permettant de placer et de manipuler des images. Les Figures sont des images imbriquées dans le fichier projet.


Les fichiers image peuvent être importés directement à partir du dialogue Options Figure.

Pour une description détaillée, voir Figures.

Volet Prévisualisation et position de Figure

Vous disposez de deux options pour insérer des fichiers image :

Vous pouvez cliquer sur le bouton Ouvrir pour parcourir les dossiers à la recherche de fichiers d’image.

Vous pouvez également cliquer sur le bouton Coller pour utiliser le contenu du Presse-papiers. (Si le contenu est une image, elle est utilisée telle quelle. S’il s’agit d’un texte, celui-ci est converti en bitmap.)

Remarque : Vous pouvez également insérer une vue découpée d'un fichier image sur le plan ARCHICAD. Le projet ARCHICAD étant ouvert, ouvrez un fichier de format image. Cliquez avec le curseur et, faites-le glisser pour sélectionnez la surface d'image souhaitée (l'outil Zone de sélection étant le seul outil disponible), puis copiez cette surface au presse-papiers. Fermez le fichier image, puis collez le contenu du presse-papiers dans le projet ouvert. Vous pouvez le modifier tout comme n'importe quelle autre figure.

La surface d'aperçu affiche l'image.

En-dessous, le champ Nom indique le nom du fichier importé ou “Image collée n° x” si la figure a été collée à partir du Presse-papiers. Cliquez dans ce champ pour renommer l'image, si nécessaire. Ceci n'affecte pas le nom du fichier original.

Taille Figure : Utilisez ces champs pour introduire des dimensions précises pour des plans de chantier scannérisés ou dans des plans masse.

Entrer une valeur pour la taille verticale de l'image insérée dans l'unité de longueur par défaut.

Entrer une valeur pour la taille verticale de l'image insérée dans l'unité de longueur par défaut.

La case à cocher Garder proportions qui se trouve dessous vous permet de fixer les proportions de l'image.

Un conseil : Les dimensions sont souvent modifiées lorsque des dessins ou des images sont scannérisées. Si vous souhaitez vous assurer que les dimensions sont correctes, enlevez la coche devant la case Garder proportions pour dissocier les dimensions et réglez la hauteur et la largeur de manière indépendante. Cette opération est particulièrement importante lors de l’insertion de plans de chantier, de plans de masse ou d’implantation dans des projets ARCHICAD.

Résolution : Ajustez la résolution de la figure insérée si vous en avez besoin pour obtenir une qualité d'impression spécifique :

Entrez ici la résolution horizontale en ppp.

Entrez ici la résolution verticale en ppp.

Remarque : La taille de la figure et la résolution de l’image sont interdépendantes. Si vous augmentez la taille de la figure, vous diminuez la résolution, et inversement.

Cliquez sur le bouton Valeurs originales pour rétablir les paramètres de taille et de résolution par défaut de l'image.

Insérer Figure par correspondance de pixels écran : Si vous insérez l'image sélectionné avec cette option, un pixel de l'image sélectionnée correspondra à un pixel à l'écran. Après son insertion, la taille de la Figure dépendra du niveau de zoom actuel de l'écran.

Cochez la case Transparent pour afficher les éléments qui se trouvent en-dessous des pixels blancs de la Figure, conformément à l'ordre de dessin actuel.

Utilisez les icônes Symétrie pour insérer une figure inversée horizontalement.

Angle de rotation : Entrez un angle de rotation pour la Figure.

Utilisez le menu déroulant pour définir la manière dont cette valeur d'angle doit être interprétée lors du positionnement de l'élément :

Relatif à orientation (l'angle sera mesuré relativement à la vue orientée)

soit Absolu par rapport au système de coordonnées (l'angle sera mesuré à partir du point (0,0) des coordonnées du projet)

Voir aussi Définir Orientation.

Cliquer sur un bouton de Point d'ancrage pour définir le point de placement de la Figure.

Volet Format image de Figure

Utilisez le champ Format pour modifier le format dans lequel le fichier est conservé à l'intérieur du fichier projet : cliquez sur le format préféré puis sur OK.

Le contrôle à droite de Format de sauvegarde affiche la résolution de couleur de l'image.

Les contrôles en-dessous affichent la taille horizontale et verticale en pixels de l'image.

Utilisez le bouton Enregistrer sous pour enregistrer comme fichier externe dans un format différent une copie du fichier image sélectionné.

Le champ à côté de l'icône en forme de disquette affiche la taille du fichier de l'image sélectionnée en kilo-octets.
