Dati dei Componenti in ARCHICAD

Cosa sono i Componenti?

Tutti gli elementi di costruzione e gli Elementi di Libreria che hanno un Materiale da costruzione sono costituiti da uno o più componenti.

Una semplice Solaio ha un solo materiale da costruzione e un solo componente.

Un Solaio composto ha tanti componenti quanti sono i suoi strati: ogni strato ha un Materiale da Costruzione e ogni strato è un componente distinto (anche quando diversi strati usano lo stesso Materiale da Costruzione).

In un elemento profilo: ciascun retino (visibile nell'Editor Profilo) rappresenta un componente separato.

Gli oggetti GDL funzionano in modo diverso. Tutte le parti dell'oggetto che usano lo stesso Materiale da costruzione sono considerate un unico componente. Ad esempio, le diverse parti di oggetti che usano lo stesso Materiale da Costruzione Vetro, sono considerati come un unico componente.

Uso dei Dati dei Componenti nel Modello BIM

I Dati dei Componenti possono essere visualizzati come segue:

Lista Componenti dell'Abaco Interattivo

Etichette che elencano i dati dei Componenti

File IFC esportato

Liste Componente

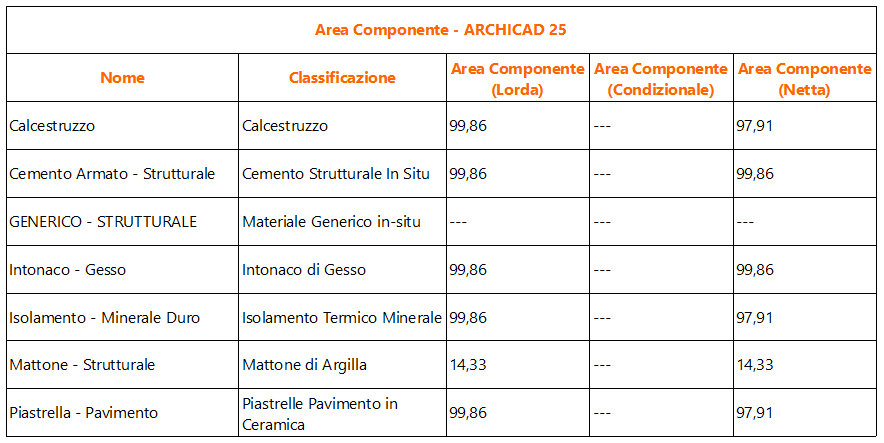

Le Liste Componenti sono ottimizzate in modo da elencare le informazioni su ogni componente degli elementi composti, profilo o di base: muri, solai, falde, forme, mesh e/o elementi profilo multicomponente


Una lista di componenti può includere:

Proprietà che sono specifiche dei componenti (vedere Parametri lista componenti nell'Abaco interattivo)

Qualsiasi proprietà del Materiale da Costruzione (perché ogni componente consiste al massimo di un Materiale da Costruzione)

Naturalmente, si possono aggiungere delle proprietà dell'elemento alla lista, ma questi valori di proprietà rifletteranno i dati a livello di elemento (non i dati del componente)

Mostrare i Dati di classificazione nella Lista dei Componenti

I componenti stessi non hanno una classificazione.

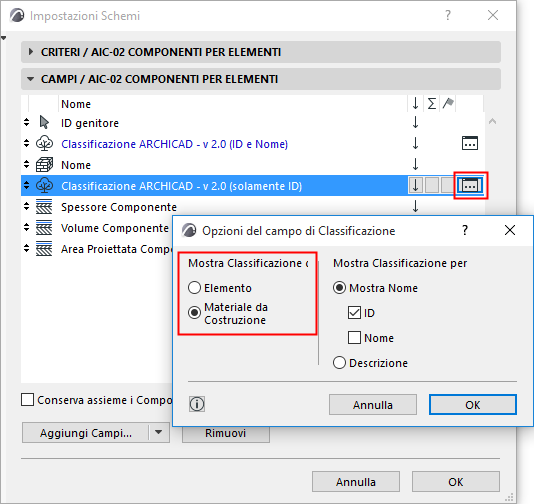

Se il proprio Schema Componenti include il parametro Classificazione: fare clic sul menu di scelta rapida per specificare quali dati di classificazione mostrare:

per Elemento (elenca la classificazione dell'elemento che contiene il componente)

per Materiale da Costruzione (elenca la classificazione del materiale da costruzione del componente)


Argomenti correlati:

Parametri lista componenti nell'Abaco interattivo

Calcolare le aree dei componenti

Parametri elemento
