Beispiel für Eigenschaften-Zuordnungsregeln

Beispiel 1

Ordnen Sie die benutzerdefinierte “Akustik-Bewertung”-Eigenschaft (Optionen > Eigenschaften-Manager) der Eigenschaft “AcousticRating” für IfcWall zu.


Beispiel 2

Zuordnung des Feuerwiderstandsklasse-Parameters für die Fenster zur FireRating-Eigenschaft, die für IfcWindow definiert ist.


Beispiel 3

Definition des Name-Attributs von IfcWall-Elementen mit einer Kombination aus Wand-ID und Baustoff/Mehrschichtiger Aufbau Name.


Beispiel 4: Zuordnungsregel nach IFC-Typ-Produkt

Sie können Zuordnungsregeln auch auf IFC-Typ-Produkt-Elemente anwenden.

Erzeugen Sie beispielsweise die Namen von Türtypen (Name-Attribut von IfcDoorStyle) mit der Kombination aus Bibliothekselementname und den Breiten- und Höhenparametern der Tür.

Definition des Namensattributs für IfcDoorStyle by durch Verwendung eines Teils des Tür-Bibliothekselementnamens + “-” + “Breite” + “x” + “Höhe”.


Diese Regel überschreibt die standardmäßige IfcDoorStyle-Erstellungsregel (siehe IFC Typ Produkt) mit neuen IfcDoorStyle-Namen (Sie können das Ergebnis im IFC Projekt-Manager noch einmal überprüfen).


Beispiel 5

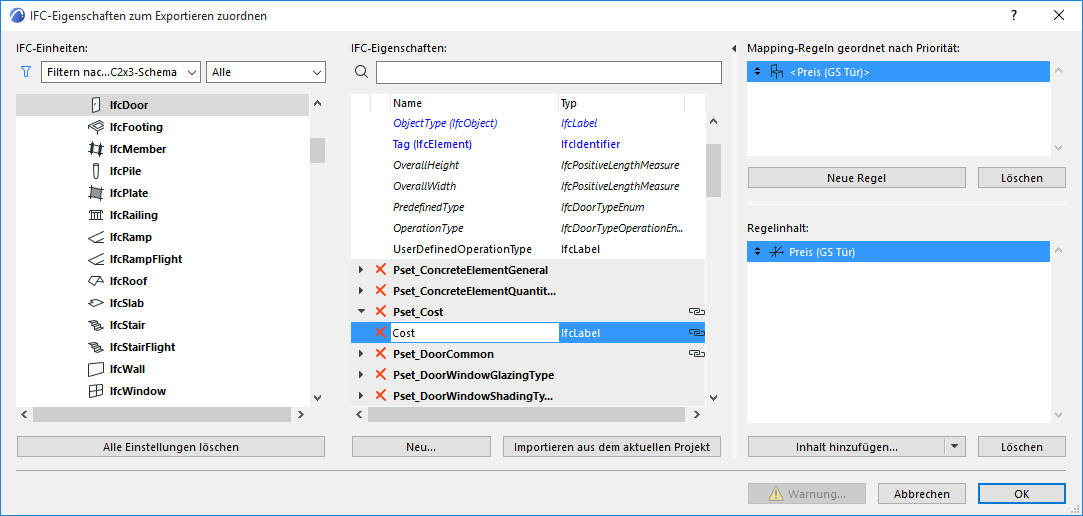

Definieren Sie die Eigenschaft “Kosten” für IfcDoor als vom Bibliothekselement abhängigen “Parameter”.

Wählen Sie für die Zuweisung den Parameter “gs_list_cost” des Bibliothekselements “GS Door” aus.

Sie finden diesen Parameter in der Dropdown-Schaltfläche Inhalte hinzufügen; wählen Sie hier die Bibliotheks-Teil-Parameter aus. Suchen Sie in dem jetzt angezeigten Dialogfenster den Parameter gs_list_cost wie gezeigt:

LibPartContent.png     GSCostParameter.png


Die Zuweisungsregel gilt für die Bibliothekselemente, bei denen es sich um untergeordnete Elemente der Untergruppe “GS Tür” handelt (z. B. “Tür”, “Doppeltür”, “Metalltür” etc.).

Beispiel 6

Definieren Sie die Eigenschaft “Kosten” für IfcDoor als vom Bibliothekselement unabhängigen “Parameter”. Wählen Sie für die Zuweisung den Parameter “gs_list_cost” des Bibliothekselements “Doppeltür” aus.

Sie finden diesen Parameter in der Dropdown-Schaltfläche Inhalte hinzufügen; wählen Sie hier die Bibliotheks-Teil-Parameter aus. Wählen Sie in dem jetzt angezeigten Dialogfenster zunächst das Bibliotheksteil Doppeltür aus und suchen Sie anschließend den Parameter gs_list_cost wie gezeigt. Vergewissern Sie sich jedoch, dass Sie ihn als Parameter Unabhängiges Bibliotheksteil hinzufügen:

LibPartContent00350.png     GSCostParameterIndep00351.png


Beispiel 7

Definieren Sie die Eigenschaft “Kosten” für IfcElement als vom Bibliothekselement unabhängigen “Parameter”. Wählen Sie für die Zuweisung den Parameter “gs_list_cost” des Bibliothekselements “Doppeltür” aus. Die Zuweisungsregel gilt nicht nur für IfcDoor Elemente, sondern für alle weiteren Bibliothekselemente, die in IFC-Einheiten umgewandelt werden und bei denen es sich um untergeordnete Elemente von IfcElement handelt (z. B. IfcWindow, IfcFurnishingElement, IfcDistributionElement, IfcTransportElement etc.) und die den Parameter “gs_list_cost” enthalten (z. B. “Lehnstuhl”, “Schreibtisch”, “Becken”, “Spüle” etc.).
