Modell filtern beim Import (Sekundärer Filter)

Beim Hotlinken, Dazuladen oder Öffnen einer IFC-Datei müssen Sie einen IFC-Übersetzer zum Importieren auswählen, der den Umwandlungsprozess steuert. Jeder IFC-Übersetzer zum Importieren hat eine Filterkomponente (siehe Modell-Filter für den IFC-Import), die festlegt, welche Elemente des IFC-Modells in Archicad platziert (und welche übergangen) werden sollen.

Jeder Übersetzer zum Importieren enthält außerdem eine weitere sekundäre Modell-Filterfunktion. Dieses Dialogfenster (Modell-Filter zum Importieren) ermöglicht Ihnen eine weitere Feinabstimmung des Sets der importierten IFC-Elemente auf der Basis der spezifischeren Elementkategorien - z. B. Typ, Geschoss, Besitzer.

Dieses sekundäre Dialogfenster Modell-Filter zum Importieren erscheint standardmäßig nicht. Zum Verwenden dieser Funktion schalten Sie es in den IFC Übersetzer-Einstellungen ein:

1.Öffnen Sie die Vorlagendatei, deren IFC-Übersetzer verwendet werden.

2.Wechseln Sie zu Ablage > Interoperabilität > IFC > IFC-Übersetzer.

3.Wählen Sie einen Übersetzer für den Import.

4.Unter Einstellungen, öffnen Sie Modell Filter-Einstellungen.


5.Markieren Sie das Kästchen Modell-Filter-Dialogfenster beim Import anzeigen.

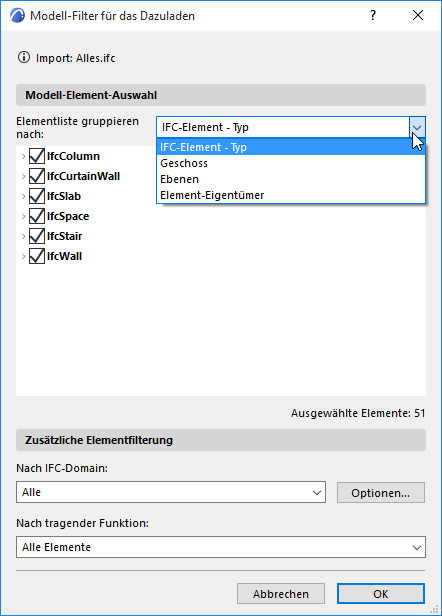

Das Dialogfenster Modell-Filter für den Import erscheint beim Öffnen, Verknüpfen oder Dazuladen einer IFC-Datei zu Archicad. Verwenden Sie es zur Anwendung individueller Elementfilter auf den aktuellen Importprozess.

ModelFilterOpen.png     ModelFilterMerge.png

Elementliste gruppieren nach

Zum einfacheren Filtern sortieren Sie die Listenelemente oder gruppieren Sie sie wie folgt:

IFC-Element - Typ

Geschoss: Listen-Elemente nach Geschosszugehörigkeit

Ebene: Listen-IFC-Elementtypen und -Elemente nach Ebenen aufgelistet.

Element-Eigentümer: Listen-Elementtypen und -Elemente sind nach der Person, die sie erstellt hat, in IFC aufgelistet.

Anmerkung für den Element-Eigentümer

Elementen in IFC-Modellen ist ein Eigentümer zugewiesen. Wenn die IFC-Datei zwischen verschiedenen Nutzern und Programmen ausgetauscht wird, kann ein Element mehrere Eigentümer haben.

Die IFCProject-Einheit hat, wie alle IFC-Einheiten, ebenfalls einen Eigentümer. Wenn ein Ifc Projekt nach Archicad importiert wird, werden die Eigentümer der IFCProject-Einheit der Archicad Projektinfo hinzugefügt. Beim Export aus Archicad werden alle Modellelemente diesem Eigentümer zugewiesen.

Zusätzliche Elementfilterung

Filtern Sie, falls erforderlich, die Elemente weiter nach IFC-Domain oder nach tragender Funktion.
