在Archicad Start Edition 2023中不可用
在Archicad 26 Solo中不可用
表面通道产生了一个虚拟表面不规则性即实事求是的照亮。
这需要被称为正规映射的技术 (与凹凸贴图截然相反)。正规映射使它有可能给出一个低的多边形对象 (有详图低水平的对象)详图，看似结构化表面， 导致低渲染时间。
•凹凸贴图 使用一个灰度位图来生成高度数据。
•正规映射使用正常定向编码的RGB纹理(法向可以在不同方向上调整)。
您可以在标准化着色器的帮助下创建法线纹理 (可以加载标准色纹理，通常是凹凸纹理。
渲染的结果将与原始的高-多边形对象非常相似。

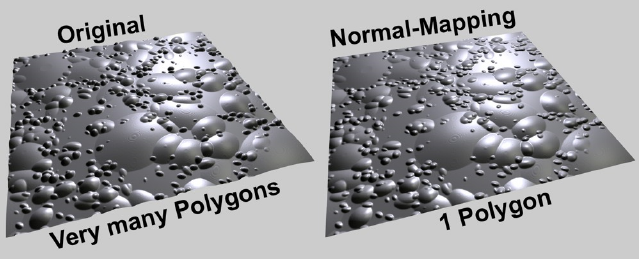

左，以子多边形位移模式渲染的原始对象;
右，使用普通材质渲染的结果

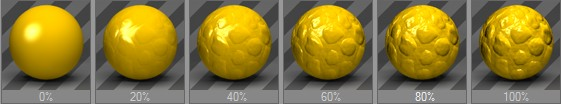

控制法线贴图的强度。不使用非常高的值，因为效果会越来越不真实。
基本上，使用的值越高，越垂直于表面的视图必需使表面保持逼真的外观。

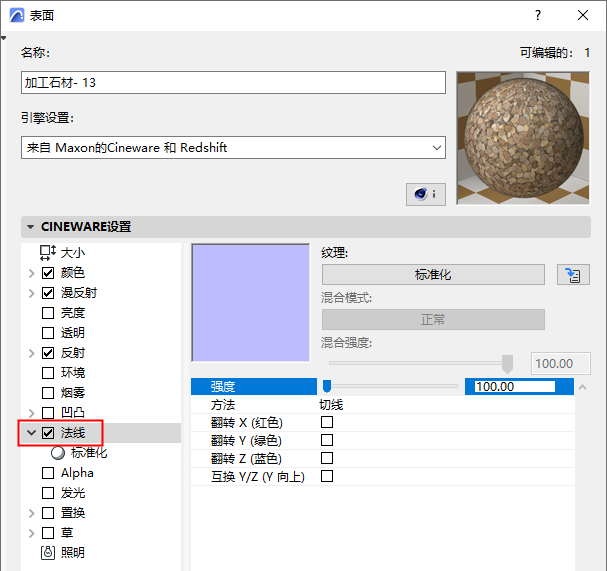

方法
有几种方法可以定义法线贴图：
•正切：最常用的方法。定义关于下垫面的正常定向。此类纹理可以通过大多数淡蓝色或淡绿色着色来鉴别；这些调整法线垂直于表面的区域。
•对象：使用对象的坐标系来编码正常定向。在大多数情况下，此类纹理发出彩虹的所有颜色。
•世界：使用世界坐标系来编码正常定向。此类纹理也同样发出彩虹的所有颜色。
当选择一个方法时，您必须了解使用哪种方法创建法线纹理。相同的方法应在此定义。
注意：标准化着色器使用切线。
由于没有创建法线纹理的标准方法存在，每个应用程序几乎做他希望做的：有时Ｙ方向的颜色组分是绿色，有时是蓝色。为保证最大的兼容性，这些设置允许您转换所有的颜色组分。
下列经验法则适用于最常见的方法，切线：
•如果法线纹理通常是淡绿色，激活交换Y & Z (Y向上)。
•如果法线纹理通常是淡绿色，注销交换Y & Z (Y向上)。
