Vytvoření BIMx Hyper-modelu pomocí publikace

Abyste zajistili maximální možný výkon modelu Archicadu ve formátu BIMx, může být potřeba model optimalizovat.

Viz BIMx: Poznámky k datům modelu, nastavení 3D modelu a texturám.

Krok 1:Vytvoření sady publikace

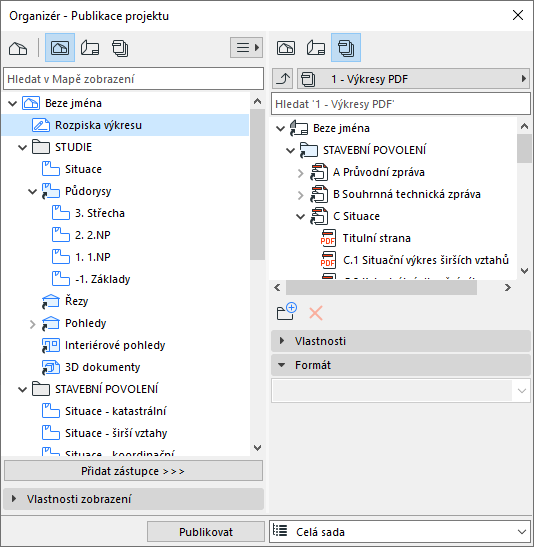

V Organizéru vytvořte potřebnou sadu publikace: sestavte kombinaci zobrazení (včetně cesty kamery), výkresů nebo sad výkresů a 3D zobrazení, která chcete zahrnout do vašeho Hyper-modelu.

Viz také Publikace projektu.

Obsah 3D zobrazení můžete přizpůsobit vašim potřebám - např. jej můžete omezit částečným zobrazením konstrukce, kombinací vrstev nebo ohraničením.


Krok 2: Nastavení vlastností publikace

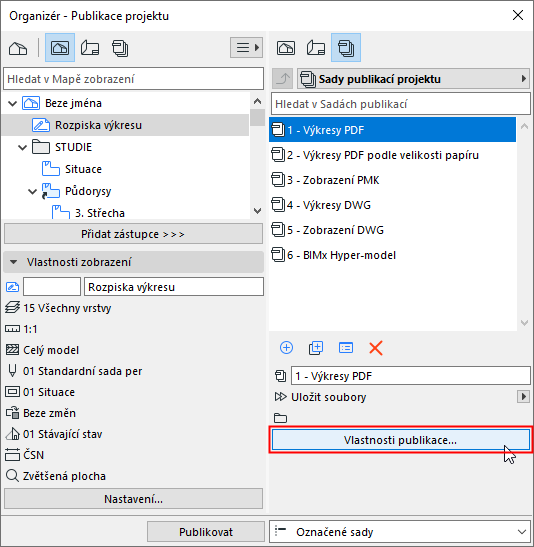

Otevřete dialogové okno Vlastnosti publikace.


Ve vlastnostech publikace vyberte, jakým způsobem chcete váš Hyper-model uložit: nahrát nebo uložit.

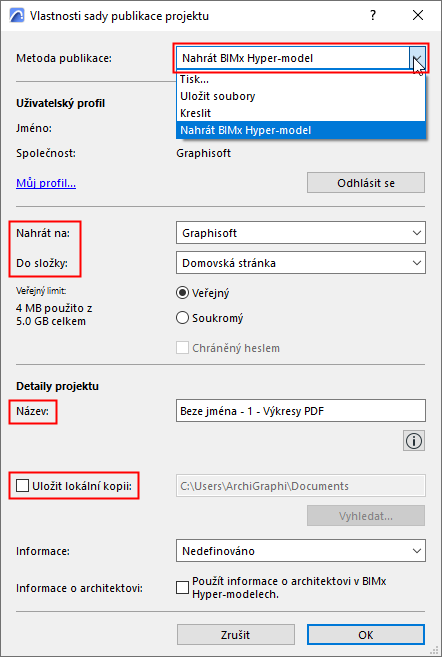

Nahrát BIMx Hyper-model

Tuto metodu publikace vyberte, pokud chcete model nahrát na Úložiště BIMx modelů na adrese bimx.graphisoft.com.


Pokud chcete nahrát model na úložiště BIMx modelů, klikněte na Přihlásit se a zadejte vaše Graphisoft ID (GSID) (pokud ještě nejste přihlášeni).

Pokud nemáte GSID, klikněte v následujícím okně na Zaregistrovat se.

Nahrát na: Vyberte firemní nebo vaše osobní úložiště.

Do složky: Vyberte, jestli má být model nahrán do veřejné nebo soukromé složky. Pokud zvolíte soukromou složku, můžete nastavit heslo. Zbývající volné místo je zobrazené nalevo.

Poznámka: Volba Soukromá složka je dostupná pouze na firemním úložišti a pouze pro uživatele, kteří mají pro Archicad uzavřenou servisní smlouvu.

 Jméno: Hyper-model můžete přejmenovat.

Uložit lokální kopii: Pokud chcete Hyper-model uložit i na svůj disk, zaškrtněte tuto volbu a vyberte místo, kam bude model uložen při nahrávání na Úložiště BIMx modelů.

Další informace o těchto volbách najdete zde Krok 3: Informace a zde Krok 4: Informace o architektovi.

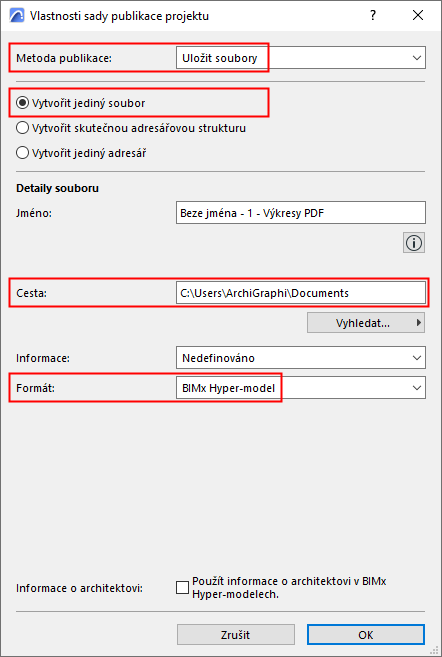

Uložit BIMx Hyper-model


Vyberte metodu uložení souborů:

Vytvořit jediný soubor

Cesta: Zadejte cílovou složku

Výběr formátu BIMx Hyper-model

Krok 3: Informace

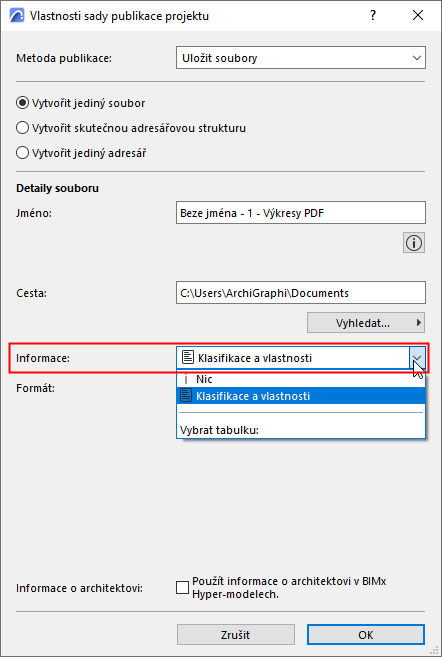

V nabídce Informace můžete nastavit, jaké informace o prvcích budou vidět v BIMx aplikacích na mobilních zařízeních:


Možnost Klasifikace a vlastnosti používá data nastavená na panelu Klasifikace a vlastnosti v nastavení každého prvku.

Pokud nechcete přidat žádné informace o prvcích modelu, vyberte volbu Nic (např. pokud cílový uživatel bude model pouze prohlížet jako celek a nepotřebuje zobrazovat žádné podrobnosti o prvcích.)

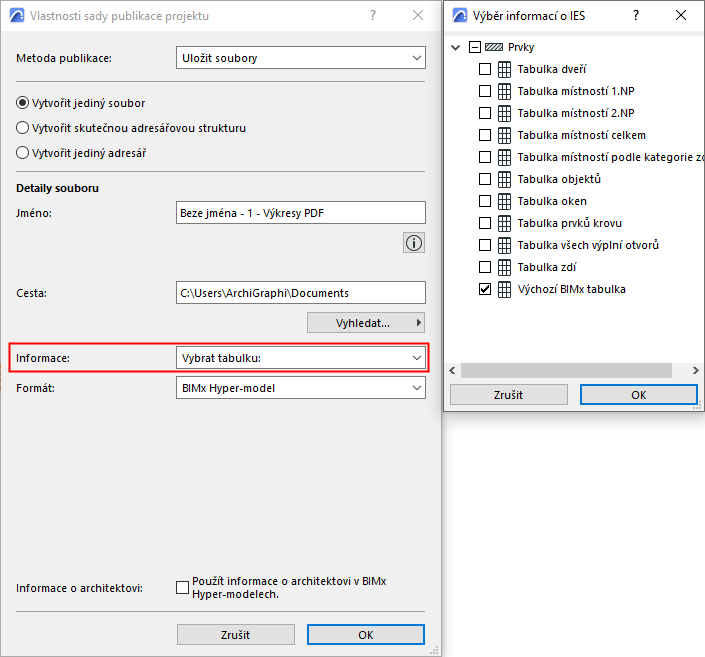

Vybrat tabulku: Kliknutím otevřete okno, kde můžete vybrat jednu či více interaktivních tabulek. Informace z tabulek budou použity v BIMx modelu.

Protože lze vybrat více tabulek najednou, můžete exportovaná data rozdělit do více samostatných tabulek (například podle typu prvků). Díky tomu je aktualizace a publikování rychlejší a správa dat snazší.

 Výchozí BIMx tabulka používá data nastavená v interaktivní tabulce stejného názvu. Tato tabulka je součástí standardní šablony Archicadu (INT trh), ale podle potřeby tuto tabulku můžete upravit nebo vybrat libovolné jiné tabulky.


Krok 4: Informace o architektovi

Pokud chcete, aby se při otevírání Hyper-modelu v aplikaci BIMx zobrazily informace o architektovi, aktivujte tuto volbu.

Informace musíte nejprve nastavit v Archicadu v menu Soubor > Info > Náhled na projekt a informace o architektovi v BIMx.

Viz Informace o architektovi v BIMx.

Krok 5: Nastavení exportu BIMx

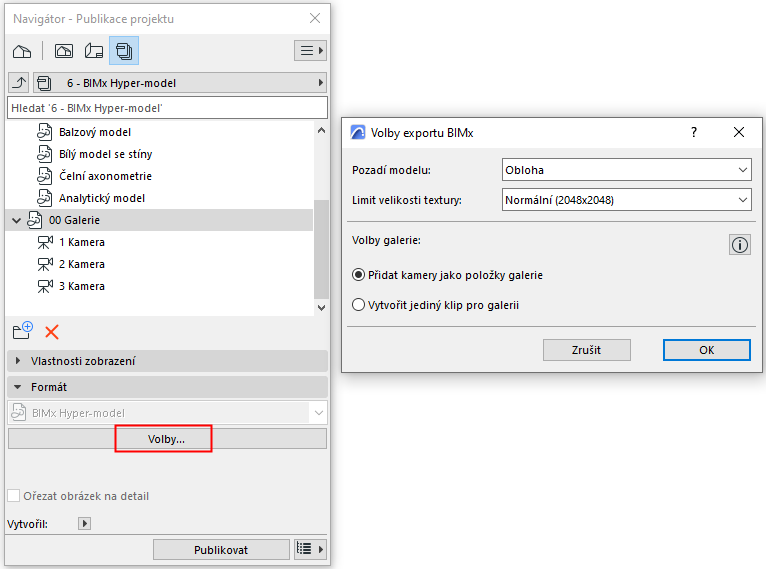

V sadě publikace: vyberte cestu kamery (pokud existuje) nebo 3D zobrazení a klikněte na tlačítko Možnosti.


Pozadí modelu

Vyberte pozadí, které bude zobrazené při prohlížení BIMx modelu:

"Obloha" je výchozí obrázek oblohy BIMx.

Limit velikosti textury

textury 3D modelu mohou poskytnout lepší vzhled, ale také ovlivnit velikost modelu a rychlost exportu.

Nastavte výchozí limit "Normální":

nižší limit může zrychlit export a snížit velikost modelu

vyšší limit může poskytnout lepší detaily modelu (ale vede k větší velikosti souboru).

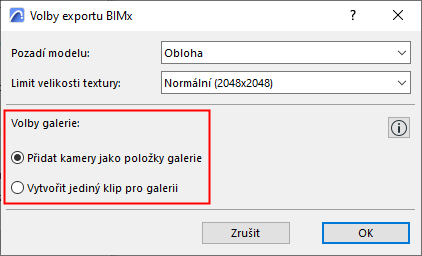

Možnosti galerie pro cesty kamery

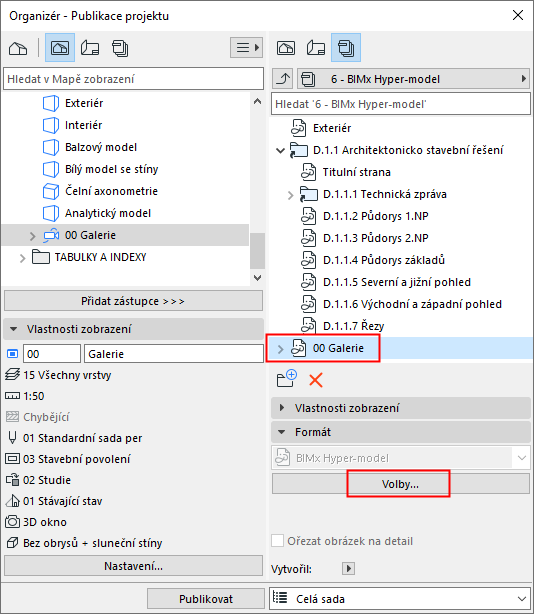

Pokud jste vybrali dráhu kamery: Volby galerie:


Přidat kamery jako položky galerie: Z každé kamery aktuální cesty v Archicadu bude vytvořena samostatná položka galerie (snímek bodu pohledu)

Vytvořit jediný klip pro galerii: Z aktuální cesty vytvořené kamerami v Archicadu bude vytvořen jediný videoklip.

Krok 4: Proces publikace

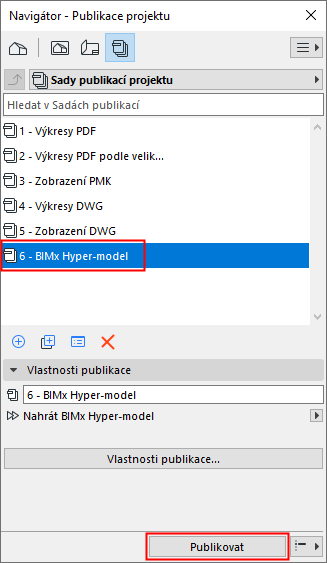

Označte sadu publikace a klikněte na tlačítko publikovat.

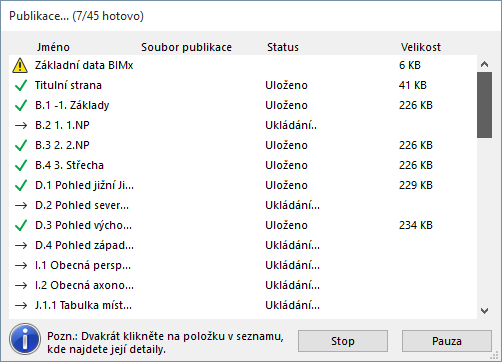

Objeví se okno, ve kterém je zobrazen proces publikace:

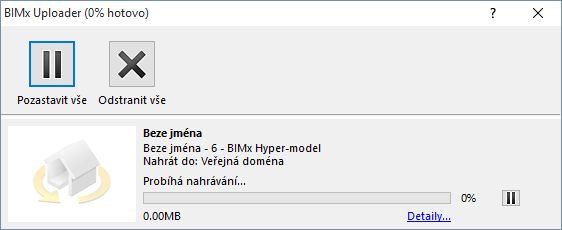

Pokud ukládáte BIMx Hyper-model na úložiště BIMx modelů, bude zobrazeno okno se stavem tohoto nahrávání. V tomto okně můžete nahrávání zastavit nebo znovu spustit.

Pro více informací klikněte na Podrobnosti.
