Az alábbiak helyezhetők el rajzként a tervlapon
•modellnézet az aktuális Archicad tervből
•modellnézet külső Archicad tervből
•rajz típusú külső fájl, például PDF vagy más rajzformátum
Nézet elhelyezése az aktuális projektből (áthúzással)
Nézet elhelyezése az aktuális tervből (Rajz eszköz)
Nézet elhelyezése külső Archicad tervből (menüparancs)
Nézet elhelyezése külső Archicad tervből (a Navigátor tervválasztójával)
Külső rajzfájl elhelyezése (több módszer)
Nézet mentése és lehelyezése a tervlapra (parancs)
Rajz lehelyezése a Szervező használatával (Tervlapszerkesztő mód)
Nézet elhelyezése az aktuális projektből (áthúzással)
1.Nyissa meg a Tervlapot.
2.Húzza át az elemeket (nézőpontokat vagy nézeteket) a Navigátorból közvetlenül a tervlapra. Ezek mostantól rajzok.
Megjegyzések:
–A tervlaphoz hozzáadott nézőpont is nézetté alakul, és felkerül a nézettérképre.
–Ha több elemet húz át a tervlapra, akkor azok rendezése a Tervlapsablon beállításainál található Rajz lehelyezése beállítás szerint történik.
Húzza a nézetet a tervlapra, így abból rajz lesz

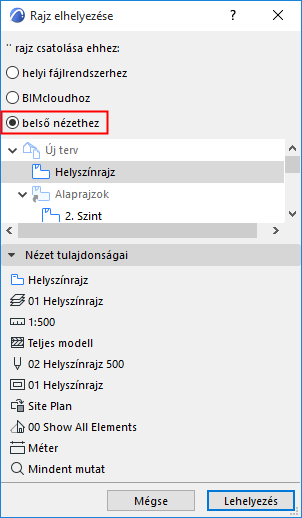

Nézet elhelyezése az aktuális tervből (Rajz eszköz)
1.Nyissa meg a Tervlapot.
2.Aktiválja a Rajz eszközt, majd kattintson a Tervlapra.
3.A megjelenő párbeszédpanelen válassza a „Belső nézet” lehetőséget, majd válasszon egy nézetet.
4.Kattintson a Lehelyezés gombra.
Nézet elhelyezése külső Archicad tervből (menüparancs)
1.Használja a Fájl > Külső tartalom > Külső rajz elhelyezése parancssort.
2.A megjelenő párbeszédpanelen jelöljön ki egy Archicad tervet (PLA vagy PLN).
3.A következő párbeszédablakban jelölje ki az importálni kívánt nézet(ek)et, és az eljárást, amellyel hozzá kívánja őket adni a Tervlapkönyvhöz.
4.Kattintson a Lehelyezés gombra.
Megjegyzés: amikor elhelyez egy nézetet egy másik Archicad tervfájlból, azzal megnyitja az Archicad egy másik példányát. Ennek elkerülése érdekében: lépjen a Beállítások > Munkakörnyezet > További beállítások menüpontba, és jelölje be a „Ne induljon új Archicad” lehetőséget.

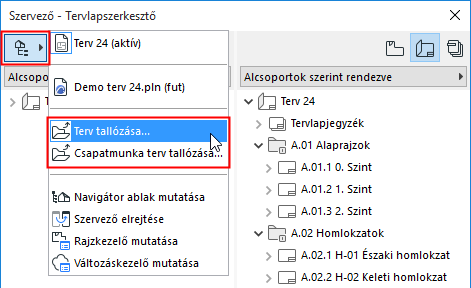

Nézet elhelyezése külső Archicad tervből (a Navigátor tervválasztójával)
1.Nyissa meg az aktív terv Navigátorát vagy Szervezőjét.
2.A Tervválasztó gombon: kattintson a Terv tallózása vagy Csapatmunka terv tallózása lehetőségre.
3.Válasszon egy külső Archicad tervet.
Csapatmunka terv tallózásakor: válassza ki a BIMcloudot, majd a kívánt tervet.
4.Kattintson a Megnyitás gombra.
A terv fastruktúrája mostantól látható a Navigátorban.
5.Húzza a nézeteket az aktív ablakban lévő tervlapra.
Megjegyzés: amikor elhelyez egy nézetet egy másik Archicad tervfájlból, azzal megnyitja az Archicad egy másik példányát. Ennek elkerülése érdekében: lépjen a Beállítások > Munkakörnyezet > További beállítások menüpontba, és jelölje be a „Ne induljon új Archicad” lehetőséget.
Külső rajzfájl elhelyezése (több módszer)
1.Nyissa meg a Tervlapot.
2.Húzza át a rajzfájlt (egyszerre egyet) a fájlrendszerből
Vagy tallózzon a fájlrendszerben vagy a BIMcloudon az alábbi módszerek bármelyikével:
•Aktiválja a Rajz eszközt, majd kattintson a Tervlap lehetőségre.
Válassza a „helyi fájlrendszer” lehetőséget, majd tallózzon.
•Fájl > Külső tartalom > Külső rajz elhelyezése
•Fájl > Külső tartalom > Külső rajz elhelyezése BIMcloudból
Válassza ki a BIMcloudot, majd a kívánt tervet.
Megjegyzés: Csapatmunka projektből kapcsolt rajz esetén a forrás Csapatmunka terv és a fogadó terv verziószámának meg kell egyeznie.
Ez akkor használható, ha a PDF-et párbeszédpanelek közötti áthúzással vagy a Fájl menü egy parancsával helyezi el.

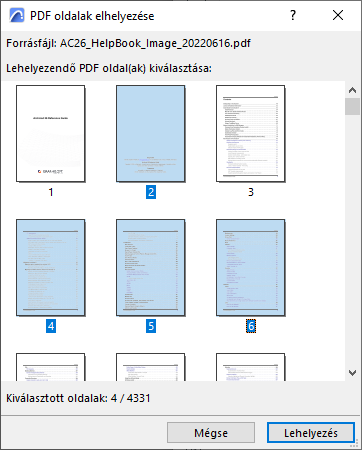

Ha az importált rajz többoldalas PDF fájl:
1.Megnyílik a kiválasztó párbeszédpanel. Válasszon ki egy vagy több oldalt, vagy az összeset.
2.Kattintson a Lehelyezés gombra.
Nézet mentése és lehelyezése a tervlapra (parancs)
Megjegyzés: Ez a parancs nem érhető el az Archicad összes helyi változatában.
Ez a parancs megtalálható:
•az aktív ablak helyi menüjében
•a nézet/nézőpont helyi menüjében (legördülő navigátor) – nézet esetén a parancs neve: Helyezd a Tervlapra)
•a Dokumentáció menüben
Ez a parancs megnyitja a tervlap ablakot (a legutóbb használt vagy a Tervlapkönyvben elsőként szereplő tervlapot).
Kattintson a rajz lehelyezéséhez.
Rajz lehelyezése a Szervező használatával (Tervlapszerkesztő mód)
A Szervező paletta Tervlapszerkesztő nézetében a bal oldali hierarchikus listából áthúzhatja a nézőpontokat, nézeteket és külső fájlokat a jobb oldalon látható Tervlapkönyvbe. (Használhatja erre a célra a Szervező bal oldalán látható Rajz elhelyezése parancsot is.)
Lásd Szervező.
A rajzok lehelyezése az alábbi szabályok szerint történik:
•Ha egy elemet egy létező tervlap nevére húzunk rá, akkor az adott rajz arra a tervlapra kerül.
•Ha egy elemet egy alcsoport nevére vagy magára a Tervlapkönyvre húzzuk rá, akkor az adott rajz egy új tervlapra kerül, amelyik automatikusan az alcsoportba kerül (illetve a Tervlapkönyv legfelső szintjére).
