均等踏面のワインダーのワインダータイプ

階段の設定の[形状と位置]パネルで、以下の設定を行います。

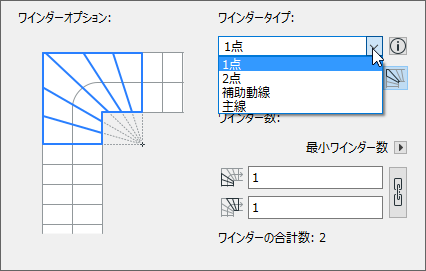

1.ポップアップから4タイプの均等踏面のワインダーのいずれかを選択します(1点、2点、主線、補助動線)。

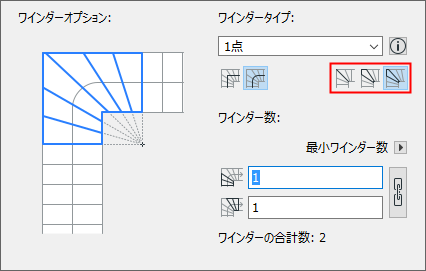

2.3つのアイコンのいずれかをクリックして、ワインダー軸が動線と交差する回転ポイントで踏面を分配する方法を設定します。


蹴上:回転ポイントに蹴上を配置

対称の踏面:踏面を回転ポイントで半分に分割

非対称の踏面:踏面の配置に制限なし

以下の図を参照してください。


ワインダータイプ:補助動線
回転ポイント:蹴上


ワインダータイプ:補助動線
回転ポイント:対称の踏面


ワインダータイプ:補助動線
回転ポイント:非対称の踏面

ワインダーセグメント

ワインダーセグメントの場合、動線のワインダー部分の中間点がワインダーの始点とみなされます。

二等分線は、この点を通る動線の垂線として構築されます。

均等踏面は、この点から計測されます。

テーパード踏面の最小幅は、この点の内側の辺への投影から計測されます。
