階段の上部リンクおよびフロア高さの変更

壁と同様に、階段はフロアにリンクできるため、床面の高さの変化に追従させることができます。

階段の上部リンク」を参照してください。

フロア高さをわずかに変更した場合は、階段も自動的に調整されます(蹴上数は変更されず、蹴上の高さのみが増加します(ルールの設定範囲内))。

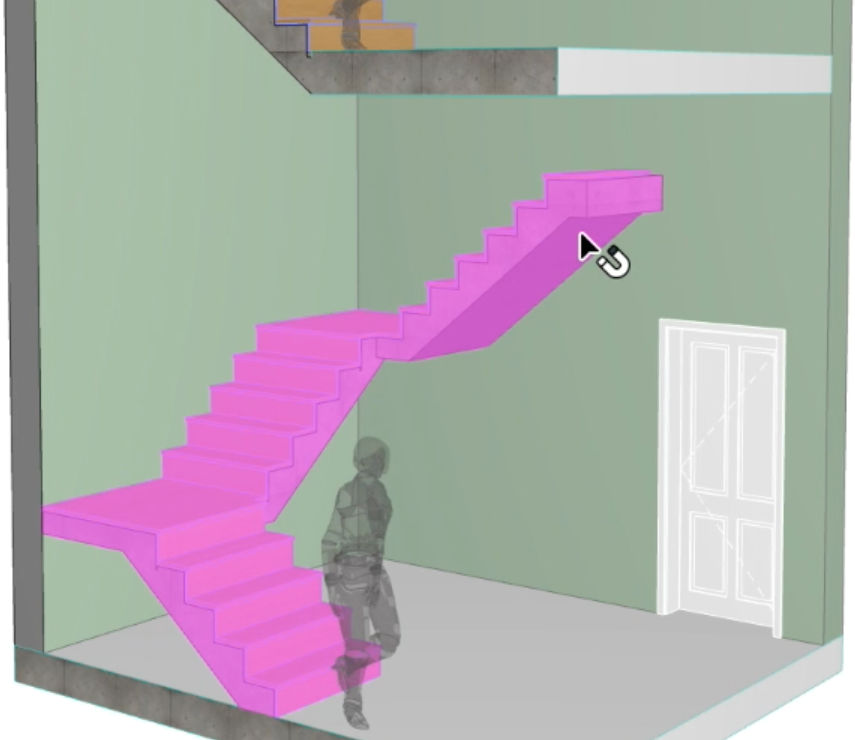

フロア高さを大幅に変更した場合は、ユーザーが関連するデータ(段数や蹴上高さなど)を変更するまで、プロジェクト全体で影響を受ける階段が強調表示されます。

注記:無効な階段の強調表示カラーを設定するには、[オプション]→[作業環境]→[画面オプション]の反転要素のコントロールを使用します。

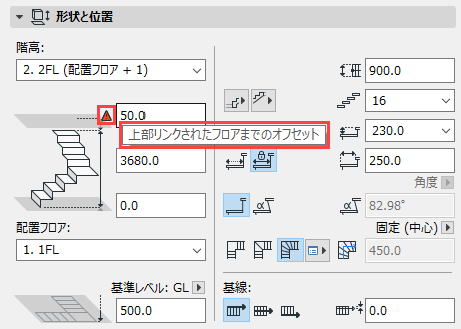

階段設定には、変更が必要なパラメータを示すフィードバックが表示されます。


階段を有効にするには(上部フロアまで拡張するには)、元のオフセット値を設定ダイアログに入力してから、必要に応じて、蹴上数を変更します。

無効な階段の検索

プロジェクトで無効な階段を簡単に見つけるには、デフォルトテンプレートにある[検索と選択]の[無効な階段]条件セットを使用してください。
