表現の上書きセットは表現の上書きルールの集合で、モデル表示の要素に適用されます。
表現の上書きセット
セットを有効なビューに適用するには、以下のいずれかから選択します。

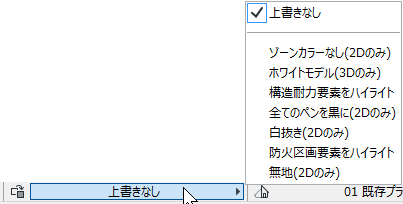

•クイックオプションポップアップ(ウィンドウの一番下)
•[表現の上書きセット]ダイアログ

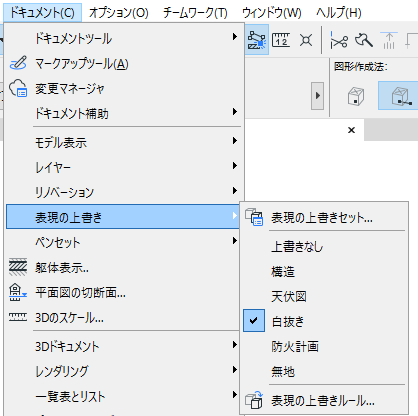

•[ドキュメント]→[表現の上書き]メニュー

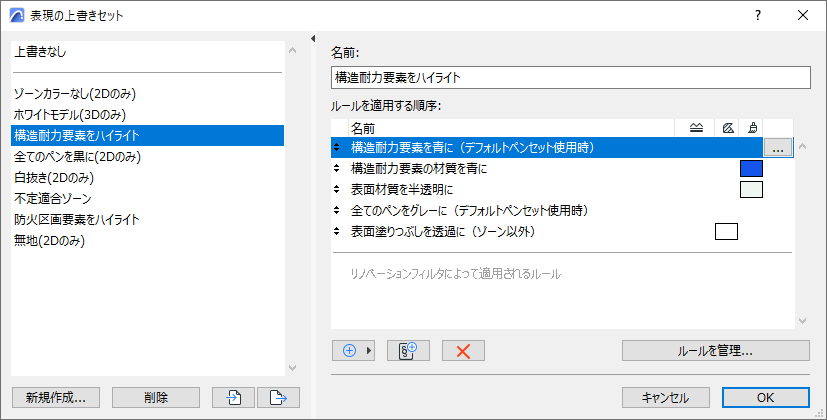

このダイアログを使用して、表現の上書きルールのセットを作成して名前を付けます。
開くには、以下のいずれかを実行します。
•[ドキュメント]→[表現の上書き]→[表現の上書きセット]
•クイックオプションから開く
左側には、プロジェクトの定義済みの表現の上書きセットが表示されます。
一番上のセット[上書きなし]はあらかじめ定義されたもので、編集できません。
新しいセットを作成か、セットを複製するには、[新規作成...]をクリックします。
既存のルールを追加
定義された表現の上書きルールのリストから選択し、現在のセットに追加します。

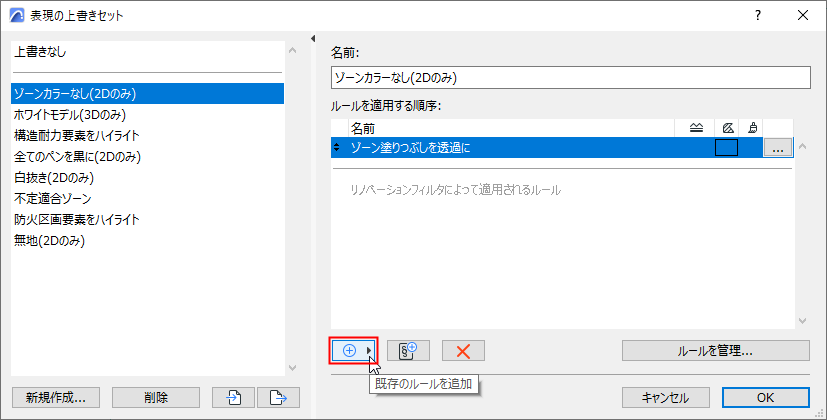

1.[既存のルールを追加]をクリックします。

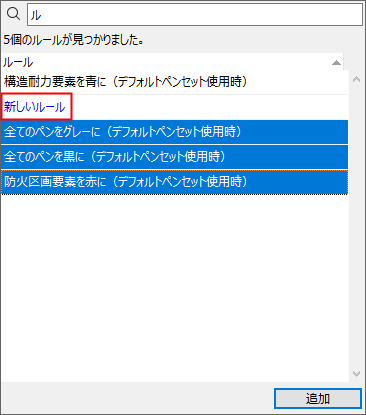

2.表示されるリストから、必要なルールを検索して選択します。
ルールの名前が青で表示されている場合は、([表現の上書きセット]ダイアログが開いているときに[ルール]ダイアログで)作成したばかりのものか、セットの一部としてインポートしたばかりのものなので、簡単に見つけることができます。
3.選択したルールを現在のセットに追加するには、以下のいずれかを実行します。
•Enterを押す
•リストの一番下にある[追加]をクリック
•Macの場合:ダブルクリック
ルールを管理
ルールの管理および編集するには、[表現の上書きルール]ダイアログが必要です。

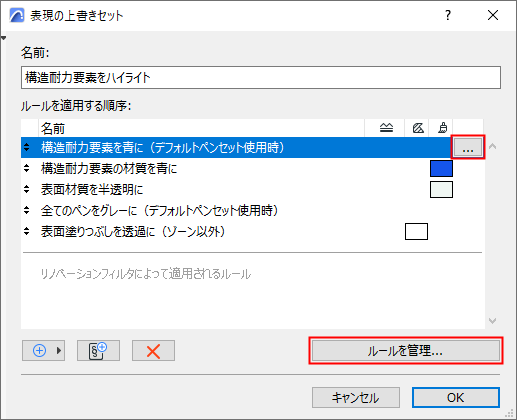

セットのダイアログから開くには、以下のいずれかを実行します。
•ルールをダブルクリックします。
•ルールを選択してから、行の最後にある[ルールの編集]をクリックします。
•ダイアログボックスの下部にある[ルールを管理]をクリックします。
「表現の上書きルール」を参照してください。
新規ルールを追加
これにより、現在のセットに新規または複製のルールを追加することができます。

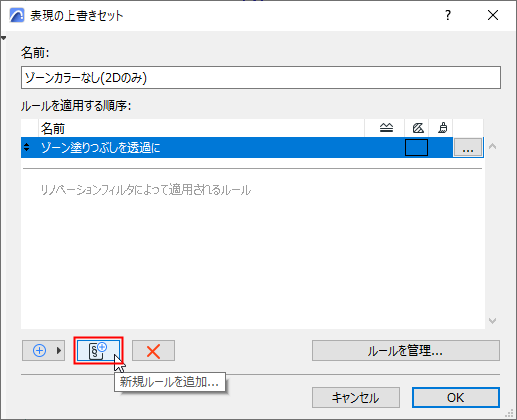

1.[新規ルールを追加]ボタンをクリックします。
2.表示されたダイアログから[新規作成]または[複製]を選択して、ルールに名前を付けます。
3.新しいルールが現在のセットに追加されます。その条件を今すぐまたは後で設定します。
詳細は、「表現の上書きルール」を参照してください。
表現の上書きセットのルールは、リストに表示されている順序で適用されます。
2つのルールが両方適用されるが、同時に適用できない場合は、上位のルールが適用されます。
•例:全てのしっくい壁は青で、耐火等級が30分の全要素は赤など。これらのルールの両方に当てはまる壁は、リストで上位にあるルールから上書きされます。
ルールの順番を変更するには、リスト内の行の左端にある矢印を使用して、ルールを上下にドラッグします。
リノベーションフィルタによって適用されるルールはリストの最後にあり(最低優先度)、この位置を変更することはできません。
表現の上書きセットをエクスポート/インポート
他のArchicadプロジェクトで表現の上書きセットを使用します。

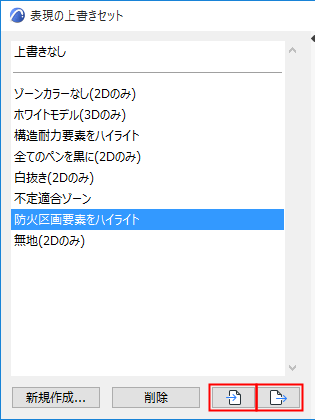

1.1つまたは複数の表現の上書きセットを選択します。
2.選択したセットをXML形式でエクスポートまたはインポートするには、セットのダイアログの下部にあるボタンを使用します。
インポートされたセットのルールを結合
インポートされた表現の上書きセットと、それに含まれる全てのルールが、インポート時に現在のプロジェクトのものに結合されます。
インポートされたルールの名前は、プロジェクトにすでにあるルールの名前と同じです。
•2つのルールの内容がまったく同じである場合は、複製されません。
•2つのルールの内容が異なる場合は、インポートされたルールがプロジェクトに結合され、その名前に新しい接尾文字が付加されます。
