カーテンウォールパネルリストパラメータ

パラメータ

概要

詳細



方角の略称

パネルが面する方向(略称を使用)。




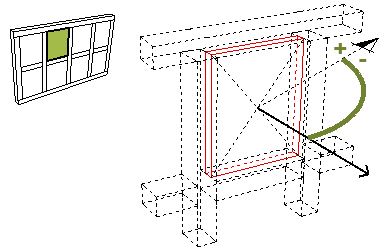

方位角

北から測定したパネルが面する方向。




カーテンウォールパネル傾斜角度

カーテンウォールパネルの傾斜角度。

カーテンウォールの傾斜と同じ。

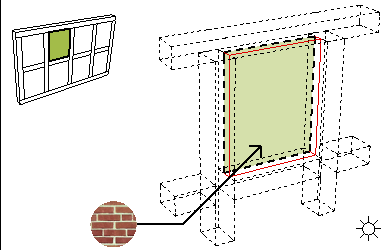

内部材質

CWパネル設定の[モデル]パネルで定義されたパネルの内部材質。

GDLオブジェクトであるパネルの場合、材質はGDLスクリプトで定義されます。

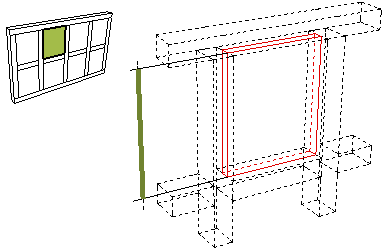

有効高さ

パネル高さ

周囲のフレームへのパネルの押出は含まれません。

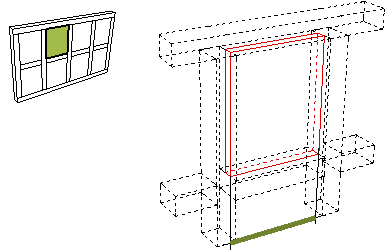

有効幅

パネル幅。

周囲のフレームへのパネルの押出は含まれません。

一般的なパネルの場合、これは通常の幅パラメータと同じです。

GDLパネルの場合、この値はパネルのパラメータで定義できます。

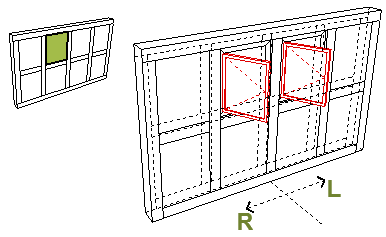

方向

ドア/窓として機能するパネルの方向(左または右)を一覧表示します。

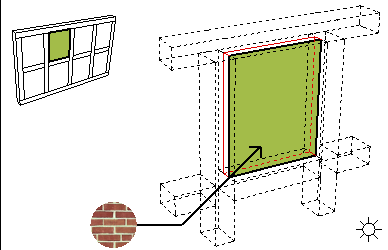

外部材質

CWパネル設定の[モデル]パネルで定義されたパネルの外部材質。

GDLオブジェクトであるパネルの場合、材質はGDLスクリプトで定義されます。

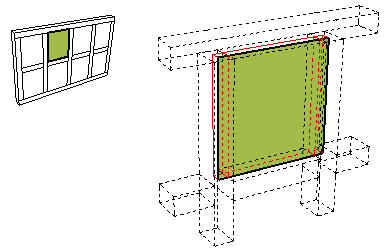

パネル面積(クランプを含む)

パネル総表面積

矩形パネル用。周囲のフレームへのパネルの押出も含まれます([カーテンウォールフレーム]設定の[フレームタイプおよび形状]パネルで定義する「奥行き」の値)。

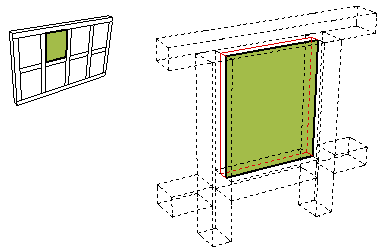

パネル面積(クランプを含まない)

パネル表面積

矩形パネル用。周囲のフレームへのパネルの押出は含まれません。

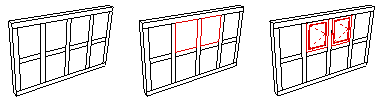

パネルクラス

メイン、サブ、またはカスタム

パネルクラスを割り当てるには、[カーテンウォールシステム設定]の[スキーム]ページの[グリッドパターンとプレビュー]パネルにある[プレビュー]ウィンドウでパネルをクリックします。

「カスタム」クラスのパネルは、パネルの設定を使用して個別にカスタマイズされています。これにはカーテンウォールの編集モードからアクセスできます。

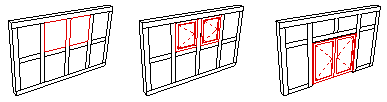

パネルファンクション

固定、窓、ドアのいずれか。これは選択したパネルタイプに応じて異なります。

カーテンウォールパネル設定の[パネルタイプおよび形状]パネルで定義します。


パネルタイプ

パネルタイプの名前。

[カーテンウォールパネル]設定の[パネルタイプおよび形状]で定義します。
