窓/ドアリストパラメータ

パラメータ

概要

詳細



間口寸法

(ドア専用フィールド) 間口の幅と高さ。これはドアの設定([カスタム設定]、[公称サイズと公差]ページ)で定義します。





枠厚さ

枠の厚さ。これは窓の設定([カスタム設定]、[枠とサッシ]ページ)で定義します。





扉寸法

(ドア専用フィールド) 扉の幅と高さ。これはドアの設定([カスタム設定]、[公称サイズと公差]ページ)で定義します。




公称幅×高さ

寸法が「高さ×幅」として表示されます。

設定ダイアログボックス([カスタム設定]、[公称サイズと公差]ページ)で「有効開口として設定」される高さと幅のパラメータ。


公称幅×高さ×厚さ

寸法が「高さ×幅×壁厚さ」として表示されます。

設定ダイアログボックス([カスタム設定]、[公称サイズと公差]ページ)で「有効開口として設定」される高さと幅のパラメータと、窓/ドアが配置される壁の厚さ ([窓/ドア開口部図面用体積]と同じ)。


窓/ドア外壁側公称開口部高さ

外壁側の上端+下端を減算した壁開口部の高さ

Archicad 10ライブラリの開口部に関連します(「公称サイズ=抱きの内部サイズ」パラメータがオンの場合)。


窓/ドア外壁反対側公称開口部高さ

外壁側の上端+下端を減算した壁開口部の高さ

Archicad 10ライブラリの開口部に関連します(「公称サイズ=抱きの内部サイズ」パラメータがオンの場合)。


窓/ドア抱き側開口面積

下端/上端間の高さ×外壁側の縦枠間の幅。

Archicad 10ライブラリの開口部に関連します(「公称サイズ=抱きの内部サイズ」パラメータがオンの場合)。


窓/ドア抱き反対側開口面積

壁開口部の高さ×壁開口部の幅。

Archicad 10ライブラリの開口部に関連します(「公称サイズ=抱きの内部サイズ」パラメータがオンの場合)。


窓/ドア外壁側公称開口部幅

外壁側の縦枠を減算した壁開口部の幅

Archicad 10ライブラリの開口部に関連します(「公称サイズ=抱きの内部サイズ」パラメータがオンの場合)。


窓/ドア外壁反対側公称開口部幅

壁開口部の幅。

Archicad 10ライブラリの開口部に関連します(「公称サイズ=抱きの内部サイズ」パラメータがオンの場合)。


方向

左または右

ドアまたは窓が開く方向。方向は平面図の開口線でも確認できます。

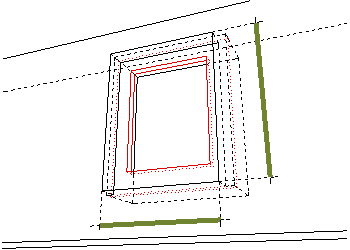

抱き寸法

窓の幅と高さ

ドア/窓の設定ダイアログボックス([カスタム設定]、[公称サイズと公差]ページ)で、抱き寸法に対して定義される高さと幅のパラメータ。

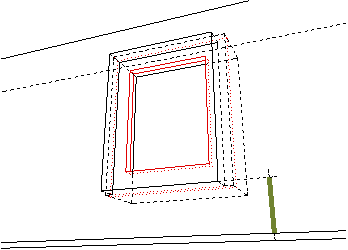

下端/上端値

上端(または下端)から壁の基部(または現在のフロア)までの距離。ユーザーが定義します。

下端/上端の値。これは設定ダイアログボックスの[プレビューと位置]パネルで定義します。


ユニット寸法

ドア/窓ユニットの幅と高さ。これは設定ダイアログボックスで定義します。

「ユニット」はドア/窓のフレームであり、壁開口部から公差を減算した値と同じです。

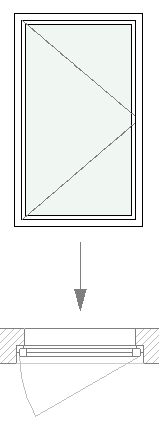

開口側からのビュー

開口側からのドア/窓のビュー





外壁側からのビュー

外壁側からのドア/窓のビュー




開口反対側からのビュー

開口反対側からのドア/窓のビュー





外壁反対側からのビュー

外壁反対側からのドア/窓のビュー




窓/ドア外壁側上端高さ

壁基部から上端までの距離

下端高さにドア/窓高さを加算した合計として定義され、外壁の形状が考慮されます。


窓/ドア外壁反対側上端高さ

壁基部から外壁側の反対側の上端までの距離

下端高さにドア/窓高さを加算した合計として定義され、外壁の形状が考慮されます。


窓/ドア公称上端高さ

壁基部から上端までの距離。外壁の形状が考慮されます。下端高さにドア/窓高さを加算した合計として定義され、外壁の形状が考慮されます。




窓/ドア公称下端高さ

壁基部から下端までの距離。外壁側の下端高さを加算した下端値が含まれます。




窓/ドア外壁側開口部高さ

外壁側の上端+下端を減算した壁開口部の高さ。

Archicad 10ライブラリの開口部に関連します(「公称サイズ=抱きの内部サイズ」パラメータがオフの場合)。


窓/ドア外壁反対側開口部高さ

壁開口部の高さ。

Archicad 10ライブラリの開口部に関連します(「公称サイズ=抱きの内部サイズ」パラメータがオフの場合)。


窓/ドア開口面積

壁開口部の高さ×壁開口部の幅。

Archicad 10ライブラリの開口部に関連します(「公称サイズ=抱きの内部サイズ」パラメータがオンの場合)。


窓/ドア開口部公称体積

「高さ×幅×壁厚さ」で計算される体積

これらは開口部の設定ダイアログボックスで「公称」として定義する開口サイズの高さと幅のパラメータと、開口部が配置される壁の厚さです ([窓/ドア開口部図面用体積]と同じ)。


窓/ドア外壁側開口部面積

下端/上端間の高さ×外壁側の縦枠間の幅。

Archicad 10ライブラリの開口部に関連します(「公称サイズ=抱きの内部サイズ」パラメータがオフの場合)。


窓/ドア外壁反対側開口部面積

壁開口部の高さ×壁開口部の幅。

Archicad 10ライブラリの開口部に関連します(「公称サイズ=抱きの内部サイズ」パラメータがオフの場合)。


窓/ドア外壁側開口部幅

外壁側の縦枠を減算した壁開口部の幅。

Archicad 10ライブラリの開口部に関連します(「公称サイズ=抱きの内部サイズ」パラメータがオフの場合)。


窓/ドア外壁反対側開口部幅

壁開口部の幅。

Archicad 10ライブラリの開口部に関連します(「公称サイズ=抱きの内部サイズ」パラメータがオフの場合)。


窓/ドア外壁側下端高さ

壁基部から下端までの距離。外壁の縦枠の下端幅が考慮されます。




窓/ドア外壁反対側下端高さ

壁基部から下端までの距離。外壁の縦枠の下端幅は考慮されません。




壁構造

ドア/窓が配置される壁のビルディングマテリアルまたは断面形状の名前。





壁厚さ

ドア/窓が配置される壁の厚さ。





壁開口寸法

ドア/窓壁開口部の幅と高さ。これは設定ダイアログボックス([パラメータ]パネルまたは[カスタム設定]パネル内)で定義します。

「壁開口」は壁に切り込まれた開口部であり、ユニット(フレーム)に公差を加算した寸法で構成されます。
