屋根リストパラメータ

パラメータ

概要

詳細

パラメータ

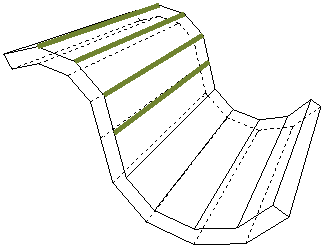

ドーム接続長さ

[辺のカスタム設定]ダイアログボックスで、タイプが「曲面屋根継目 - ドーム」に設定されている辺の長さ

通常、凸角を形成する2つの隣接する屋根平面の辺。


軒長さ

[辺のカスタム設定]ダイアログボックスで、タイプが「軒」に設定されている全ての辺の合計長





壁端部壁接続長さ

[辺のカスタム設定]ダイアログボックスで、タイプが「壁端」に設定されている全ての辺の合計長

通常、これは壁を接続し、壁に沿って傾斜する辺です。



破風長さ

[辺のカスタム設定]ダイアログボックスで、タイプが「切妻」に設定されている全ての辺の合計長





図形作成法

単一平面、複合平面

屋根図形作成法

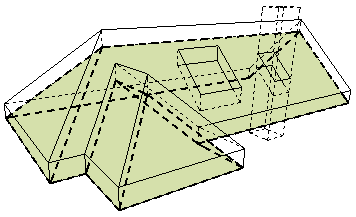

屋根下部の表面積(総体)

穴の面積を含む屋根の下部の面積

切り取りによって減算されます。ソリッド編集は無視されます。


屋根エッジの表面積(総体)

穴の面積を含む屋根の辺の面積

切り取りによって減算されます。ソリッド編集は無視されます。

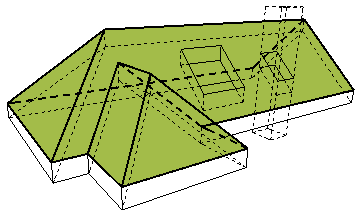

屋根上部の表面積(総体)

穴の面積を含む屋根の上部の面積

切り取りによって減算されます。ソリッド編集は無視されます。

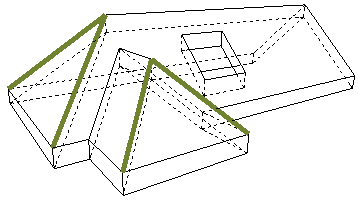

隅棟長さ

[辺のカスタム設定]ダイアログボックスで、タイプが「隅棟」に設定されている辺の長さ

通常、隅棟として交わる2つの隣接する平面の辺

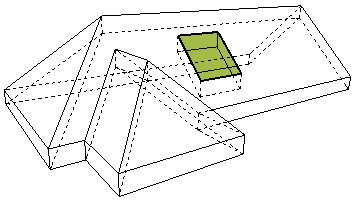

穴表面積

屋根の全ての穴の総表面積

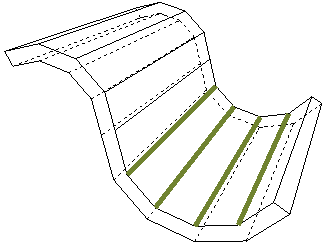

ボールド接続長さ

[辺のカスタム設定]ダイアログボックスで、タイプが「曲面屋根継目 - ボールド」に設定されている辺の長さ

通常、凹角を形成する2つの隣接する屋根平面の辺

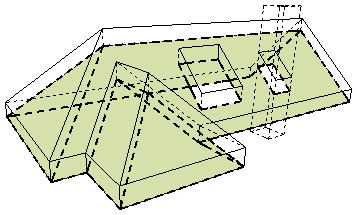

屋根下部の表面積(正味)

屋根下部表面積

穴、切り取りおよびソリッド編集によって減算されます。

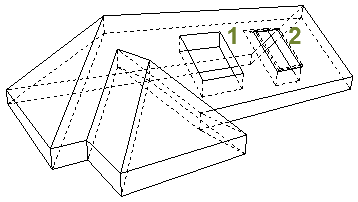

穴数

屋根の穴数

穴は、屋根に手動で作成されたり、屋根に配置された天窓によって切り取られます。

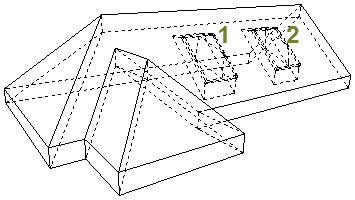

天窓数

屋根に配置された天窓の総数

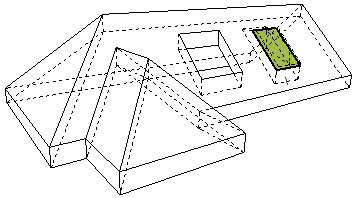

開口部表面積

屋根に配置された全ての天窓の総面積

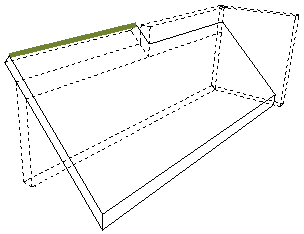

峰長さ

[辺のカスタム設定]ダイアログボックスで、タイプが「峰」に設定されている辺の長さ

通常、単一平面屋根の上端の辺

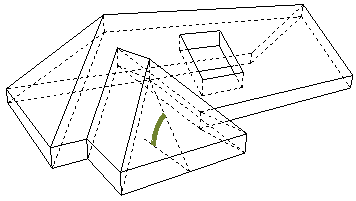

勾配

屋根の勾配

勾配は[形状と位置]パネルで設定しますが、屋根平面に対してカスタマイズ可能です。

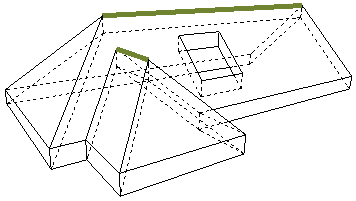

尾根長さ

[辺のカスタム設定]ダイアログボックスで、タイプが「尾根」に設定されている辺の長さ

通常、交わり尾根を形成する2つの隣接する屋根平面の辺


屋根レベル

複合レベル屋根の場合、リスト表示される屋根平面が属する屋根レベルを示します。

屋根レベルは、屋根の設定の[形状と位置]パネルまたは情報ボックスで確認できます。



壁側面接続長さ

[辺のカスタム設定]ダイアログボックスで、タイプが「側面壁」に設定されている全ての辺の合計長

通常、壁を接続し、壁に水平に伸びる屋根の辺

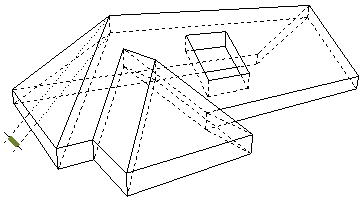

厚さ

基準面から垂直に測定した屋根の厚さ

厚みの値は、屋根の設定の[形状と位置]パネルまたは情報ボックスで設定します (屋根厚さまたは垂直軒高さの計測として表示できます)。

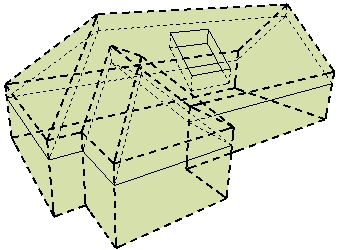

切り取りボディ

回転軸の下部または輪郭の下部

屋根の設定の[モデル]パネルで設定します。

この屋根で切り取りを行うときに、その他の要素に作用する切り取りボディの形状を定義します。

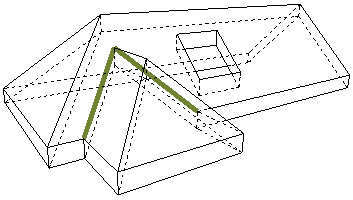

谷長さ

[辺のカスタム設定]ダイアログボックスで、タイプが「谷」に設定されている辺の長さ

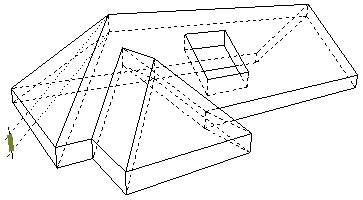

垂直方向厚さ

基準面から垂直に測定した屋根の厚さ

厚みの値は、屋根の設定の[形状と位置]パネルまたは情報ボックスで設定します(水平または垂直の計測として表示できます)。
