天窓リストパラメータ

パラメータ

概要

詳細



音響等級

音響等級値。これは窓の設定([カスタム設定]、[説明]ページ)で定義します。

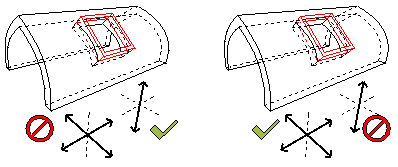

屋根の条件

「水平」または「垂直」。これは天窓の設定の[プレビューと位置]パネルで設定します。

基盤となる屋根の形状が修正された場合の、天窓の移動位置の制約を定義します。

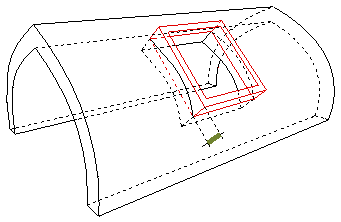

縁高さ

天窓のフレームが屋根/シェル平面から押し出される距離

ゼロの場合、天窓は平面上に平坦に配置されます。


耐火等級

耐火等級値。これは窓の設定([カスタム設定]、[説明]ページ)で定義します。

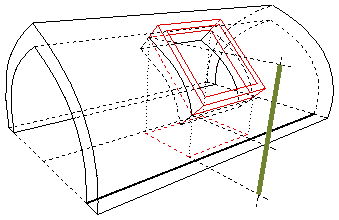

上端の高さ

天窓上端の高さ

上端および下端高さは、配置基準点(フロア0など)から測定されます。これは、[プレビューと位置]パネルで定義します。


マーカーテキスト

マーカーテキスト。これは設定ダイアログボックス([寸法マーカー]パネルの[テキストをカスタマイズ - マーカーテキスト]パラメータ)で指定します。

このテキストはデフォルトでは要素のID番号と同じですが、ここでカスタムテキストを割り当てることができます。

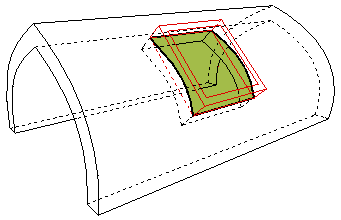

シェル/屋根の開口部面積

天窓によって切り取られた開口部の表面積

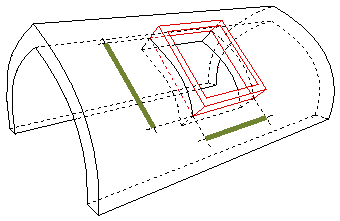

シェル/屋根の開口部寸法 (Archicad 20)

天窓によって切り取られた開口部の幅×高さ

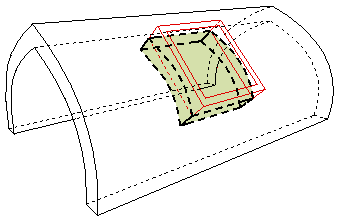

シェル/屋根の開口部体積

天窓によって切り取られた開口部の体積

体積はシェル/屋根からGDL開口部を切断して生成される穴に基づいて計算されます。


シェル/屋根の開口部 幅x高さ






シェル/屋根の開口部 幅x高さx厚さ







シェル/屋根厚さ

天窓が配置される親の屋根/シェルの厚み

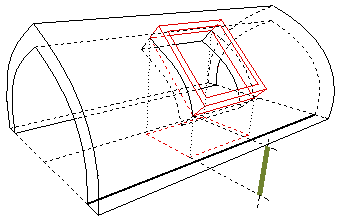

下端高さ

天窓下端の高さ。これは[プレビューと位置]パネルに表示されます。

上端および下端高さは、配置基準点(フロア0など)から測定されます。これは、[プレビューと位置]パネルで定義します。

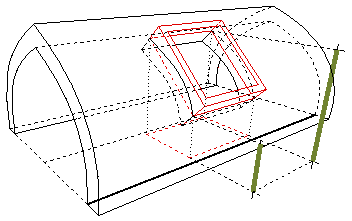

下端/上端値

下端/上端の高さ。これは設定ダイアログボックスの[プレビューと位置]パネルで定義します (上端または下端から屋根基準線または現在のフロア/別のフロアまでの距離が測定されます)。




ユニット寸法 (Archicad 20)

天窓ユニットの幅と高さ。これは設定ダイアログボックス([パラメータ]パネルまたは[カスタム設定]パネル内)で定義します。

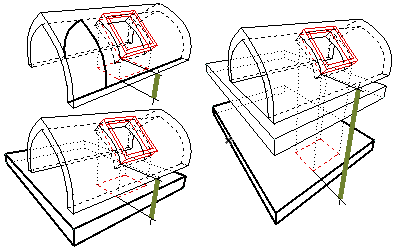

垂直固定位置

これは[プレビューと位置]パネルで定義します。上端/下端の高さは垂直固定位置に基づいて測定されます。

シェルに配置された天窓には無関係です。
