スラブリストパラメータ

パラメータ

概要

詳細

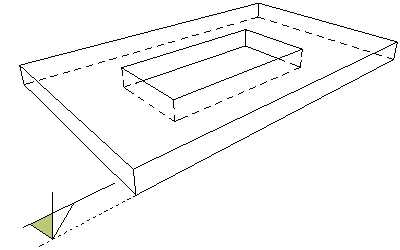

下部高度

スラブ下端高度

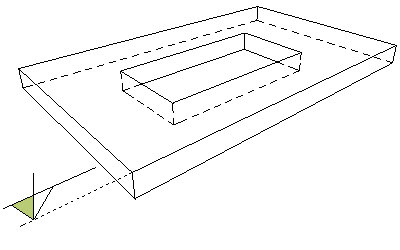

上部高度

スラブ上端高度

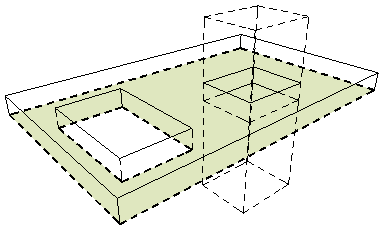

スラブ下部の表面積(総体)

穴の面積を含むスラブの下部の表面積

切り取りによって減算されます。ソリッド編集は無視されます。


スラブ下部の表面積(総体、穴を含む)

穴の面積を減算したスラブの下部の面積。

切り取りによって減算されます。ソリッド編集は無視されます。

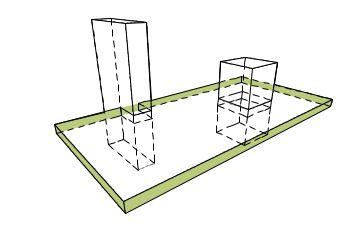

スラブエッジの表面積(総体)

全てのスラブの辺の表面積 穴の辺は無視されます。

切り取りによって減算されます。ソリッド編集は無視されます。

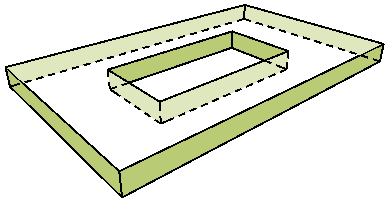

スラブエッジの表面積(総体、穴を含む)

穴の辺を含むスラブの全ての辺の表面積

切り取りによって減算されます。ソリッド編集は無視されます。

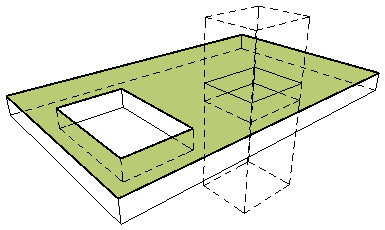

スラブ上部の表面積(総体)

穴の面積を含むスラブの上部の表面積

切り取りによって減算されます。ソリッド編集は無視されます。

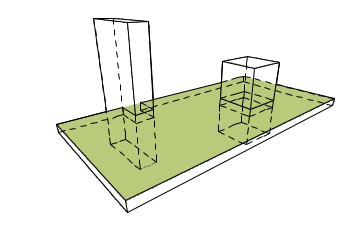

スラブ上部の表面積(総体、穴を含む)

穴の面積を減算したスラブの上部の表面積

切り取りによって減算されます。ソリッド編集は無視されます。

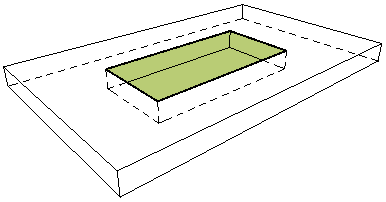

穴表面積

スラブの全ての穴の総上部表面積。これはスラブの2Dポリゴンに応じて測定されます。

ソリッド編集は無視されます。


基準面の位置

上端または下端

複合構造スラブでは、躯体上端および躯体下端も選択できます。

基準面の位置。これはスラブの設定で定義します。
