階段構造リストパラメータ

パラメータ

概要

詳細



構造タイプ

階段構造のタイプ:板形、梁、階段梁、または片持ち

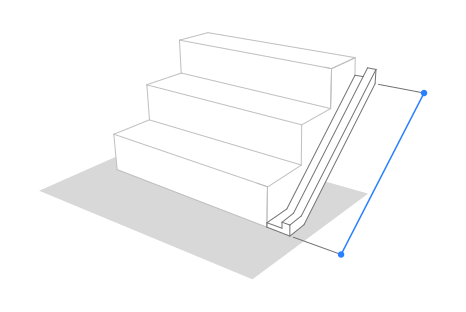

排水溝長さ

排水溝の長さ(板形構造のみ)




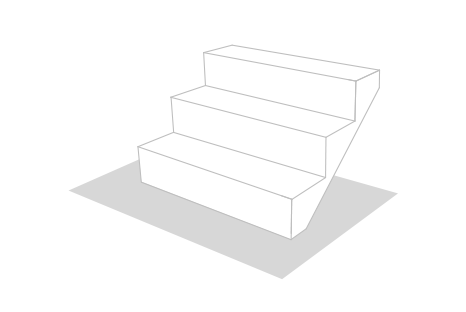

排水溝位置

排水溝の位置(階段の基準線の方向を基準として、右または左)

階段の設定の[フライトの排水溝]パネルで割り当てます(板形構造のみ)。

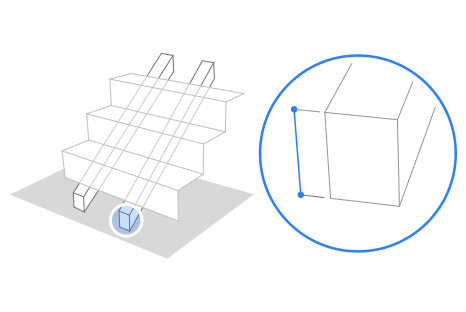

断面形状高さ

支持構造の断面形状寸法

板形構造には関係ありません。


断面形状幅

支持構造の断面形状寸法

板形構造には関係ありません。

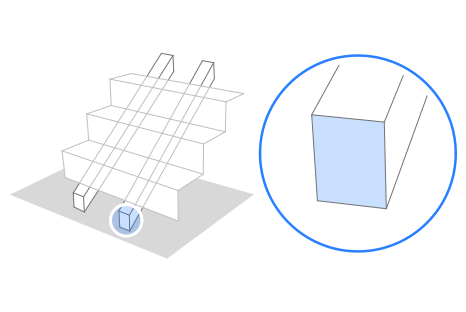

断面形状 幅x高さ

支持構造の断面形状寸法

板形構造には関係ありません。


セカンダリ厚さ

設定による - 段または可変形状を使用した板形フライト構造に関連します。




形状タイプ

フライト構造設定で定義されている階段下部の形状。

平行、段、可変、または塗りつぶし(板形フライト構造の場合)

直線または段(梁タイプフライトの場合)




階段構造の3D高さ

3Dでの階段構造の高さ

フライトの最低Z点から最高Z点まで測定



階段構造 フライトインデックス

フライト番号

フライト構造には連続番号が付けられています



階段構造 踊り場インデックス

踊り場番号

踊り場構造(ある場合)には連続番号が付けられます

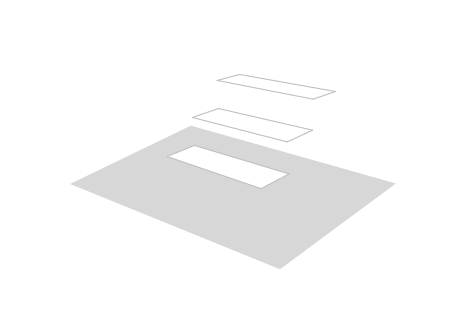

階段構造位置

階段梁の場合:左または右位置 他の全ての構造は「階段下」と表示されます。




厚さ

構造要素の厚さ(設定による)
